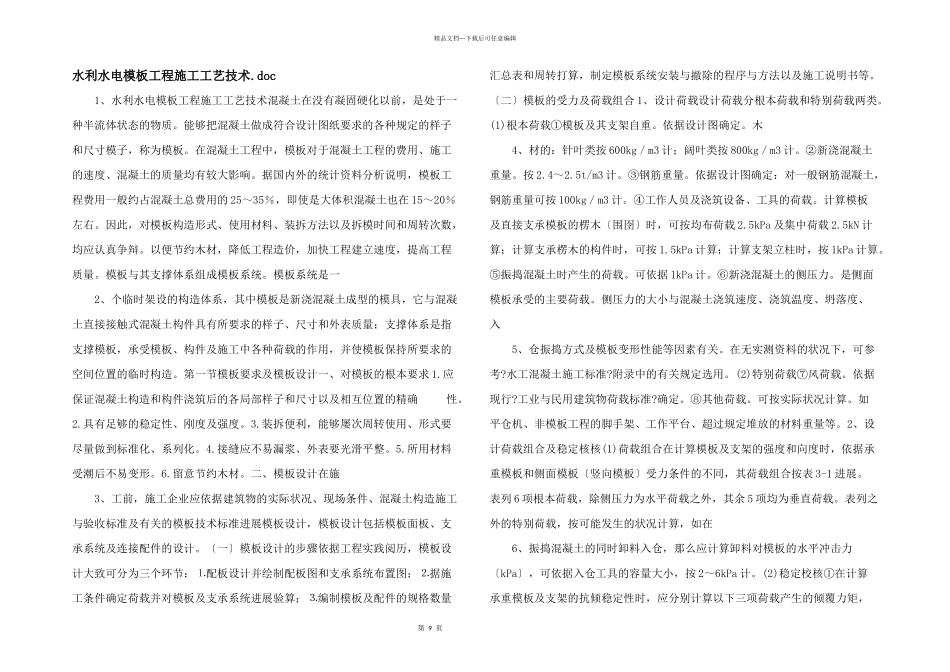

第 9 页精品文档---下载后可任意编辑水利水电模板工程施工工艺技术.doc 1、水利水电模板工程施工工艺技术混凝土在没有凝固硬化以前，是处于一种半流体状态的物质。能够把混凝土做成符合设计图纸要求的各种规定的样子和尺寸模子，称为模板。在混凝土工程中，模板对于混凝土工程的费用、施工的速度、混凝土的质量均有较大影响。据国内外的统计资料分析说明，模板工程费用一般约占混凝土总费用的 25～35％，即使是大体积混凝土也在 15～20％左右。因此，对模板构造形式、使用材料、装拆方法以及拆模时间和周转次数，均应认真争辩。以便节约木材，降低工程造价，加快工程建立速度，提高工程质量。模板与其支撑体系组成模板系统。模板系统是一 2、个临时架设的构造体系，其中模板是新浇混凝土成型的模具，它与混凝土直接接触式混凝土构件具有所要求的样子、尺寸和外表质量；支撑体系是指支撑模板，承受模板、构件及施工中各种荷载的作用，并使模板保持所要求的空间位置的临时构造。第一节模板要求及模板设计一、对模板的根本要求 1.应保证混凝土构造和构件浇筑后的各局部样子和尺寸以及相互位置的精确 性。2.具有足够的稳定性、刚度及强度。3.装拆便利，能够屡次周转使用、形式要尽量做到标准化、系列化。4.接缝应不易漏浆、外表要光滑平整。5.所用材料受潮后不易变形。6.留意节约木材。二、模板设计在施 3、工前，施工企业应依据建筑物的实际状况、现场条件、混凝土构造施工与验收标准及有关的模板技术标准进展模板设计，模板设计包括模板面板、支承系统及连接配件的设计。〔一〕模板设计的步骤依据工程实践阅历，模板设计大致可分为三个环节：⒈配板设计并绘制配板图和支承系统布置图；⒉据施工条件确定荷载并对模板及支承系统进展验算；⒊编制模板及配件的规格数量汇总表和周转打算，制定模板系统安装与撤除的程序与方法以及施工说明书等。〔二〕模板的受力及荷载组合 1、设计荷载设计荷载分根本荷载和特别荷载两类。(1)根本荷载①模板及其支架自重。依据设计图确定。木 4、材的：针叶类按 600kg／m3 计；阔叶类按 800kg／m3 计。②新浇混凝土重量。按 2.4～2.5t/m3 计。③钢筋重量。依据设计图确定：对一般钢筋混凝土，钢筋重量可按 100kg／m3 计。④工作人员及浇筑设备、工具的荷载。计算模板及直接支承模板的楞木〔围囹〕时，可按均布荷载 2.5kPa 及集中荷载 2.5kN 计算；计算支承楞木的构件时，可按 1.5kPa 计算；计算...
