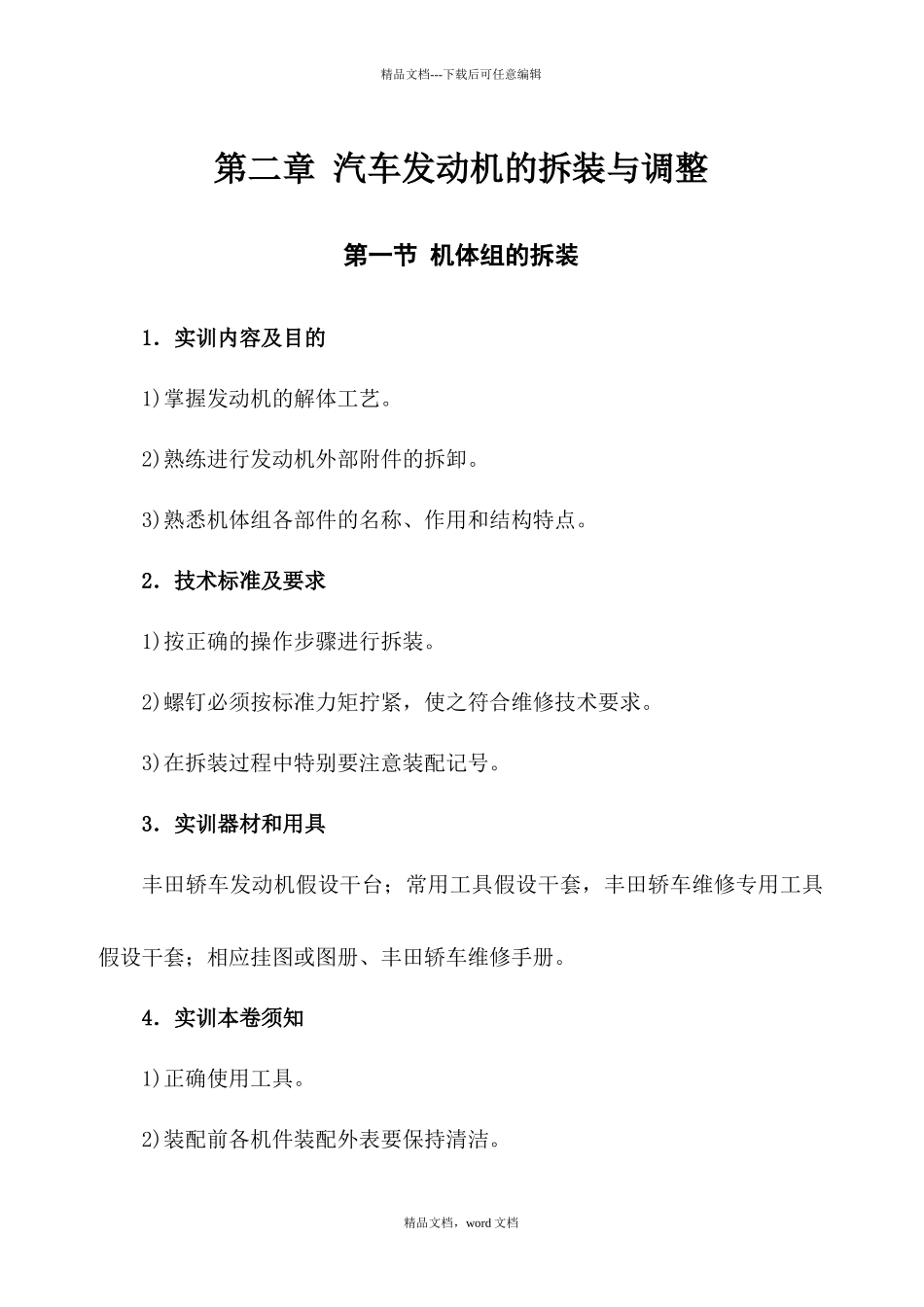

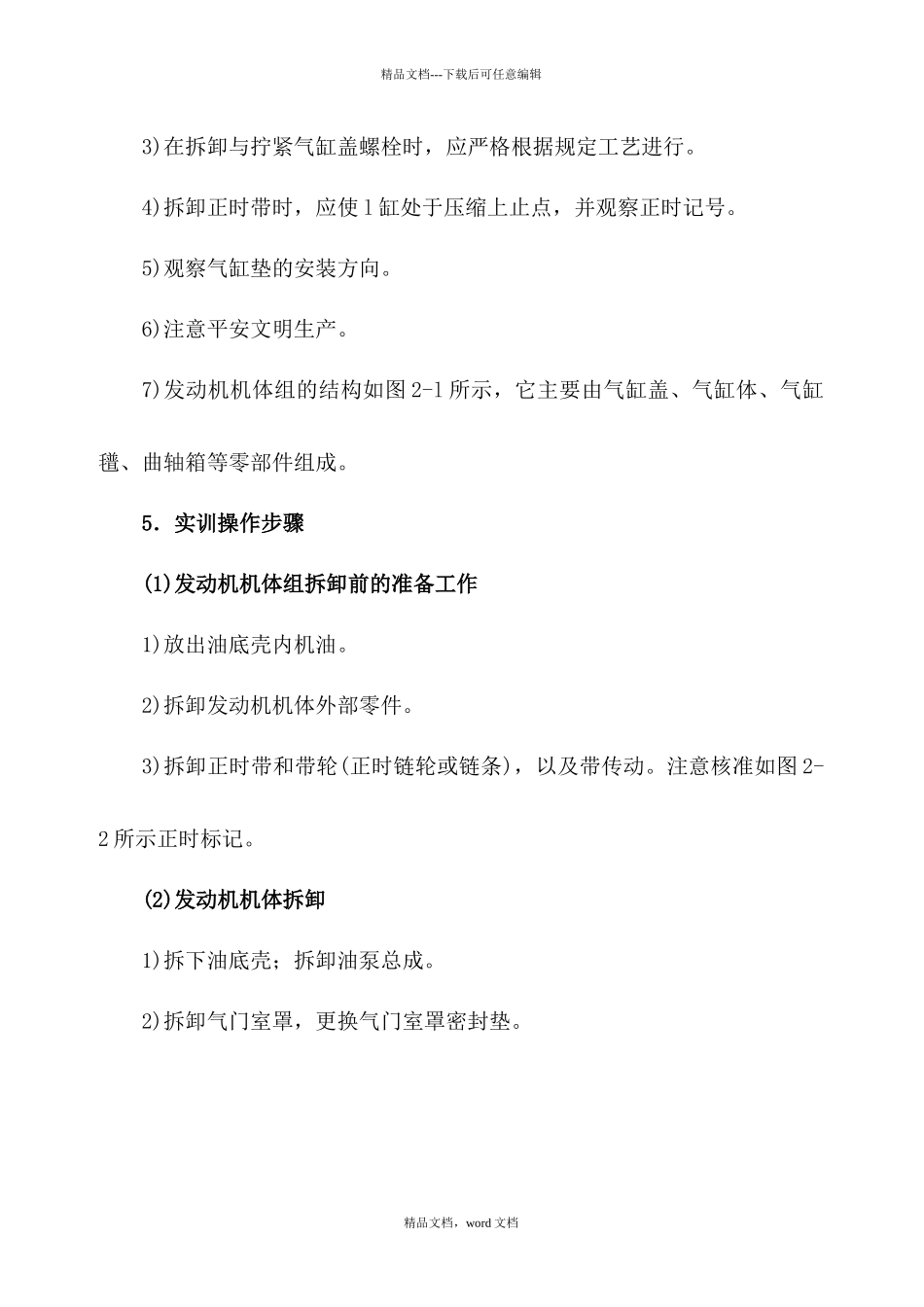

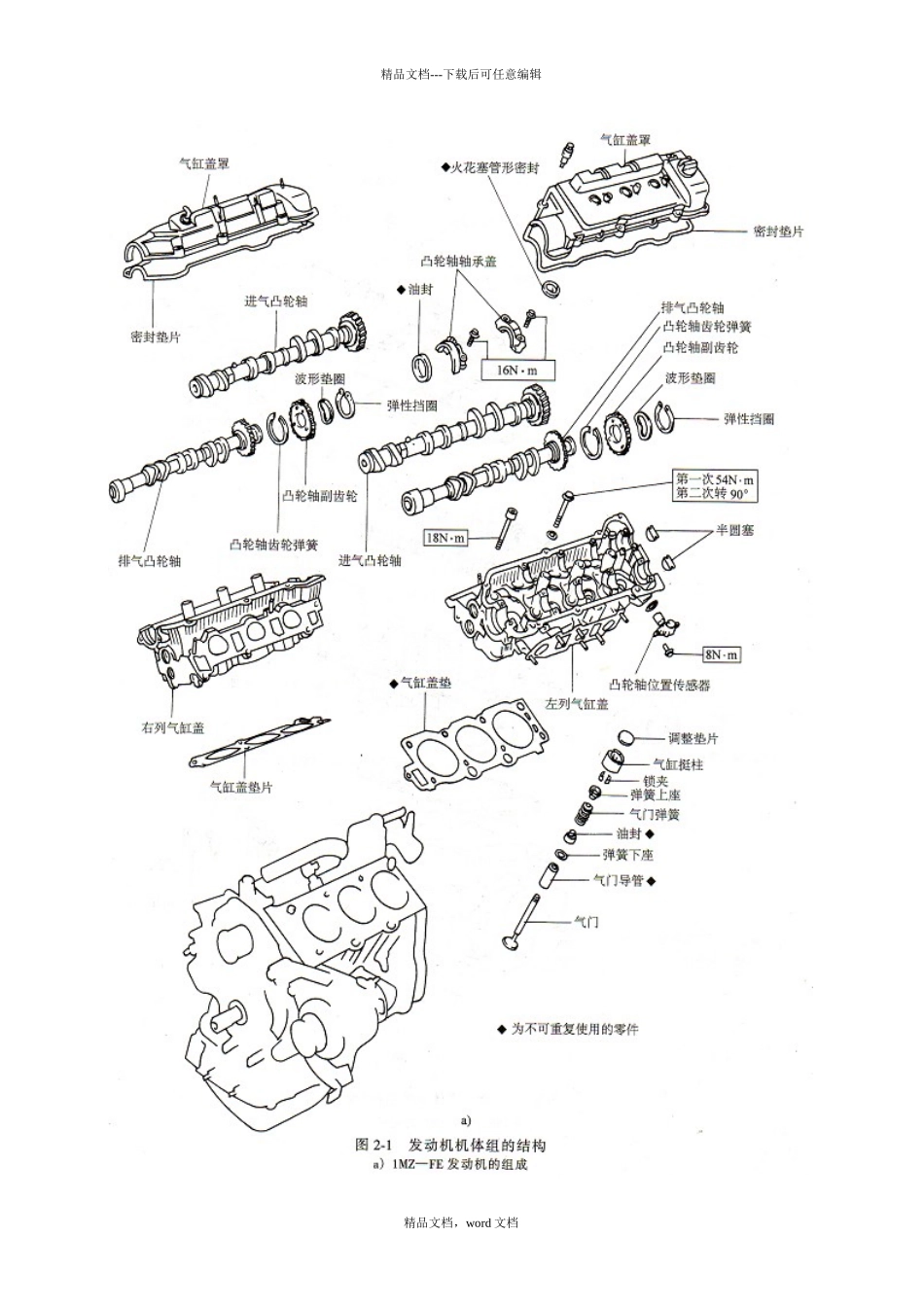

精品文档---下载后可任意编辑第二章 汽车发动机的拆装与调整第一节 机体组的拆装1．实训内容及目的1)掌握发动机的解体工艺。2)熟练进行发动机外部附件的拆卸。3)熟悉机体组各部件的名称、作用和结构特点。2．技术标准及要求1)按正确的操作步骤进行拆装。2)螺钉必须按标准力矩拧紧，使之符合维修技术要求。3)在拆装过程中特别要注意装配记号。3．实训器材和用具丰田轿车发动机假设干台；常用工具假设干套，丰田轿车维修专用工具假设干套；相应挂图或图册、丰田轿车维修手册。4．实训本卷须知1)正确使用工具。2)装配前各机件装配外表要保持清洁。精品文档，word 文档精品文档---下载后可任意编辑3)在拆卸与拧紧气缸盖螺栓时，应严格根据规定工艺进行。4)拆卸正时带时，应使 l 缸处于压缩上止点，并观察正时记号。5)观察气缸垫的安装方向。6)注意平安文明生产。7)发动机机体组的结构如图 2-l 所示，它主要由气缸盖、气缸体、气缸氆、曲轴箱等零部件组成。5．实训操作步骤(1)发动机机体组拆卸前的准备工作1)放出油底壳内机油。2)拆卸发动机机体外部零件。3)拆卸正时带和带轮(正时链轮或链条)，以及带传动。注意核准如图 2-2 所示正时标记。(2)发动机机体拆卸1)拆下油底壳；拆卸油泵总成。2)拆卸气门室罩，更换气门室罩密封垫。精品文档，word 文档精品文档---下载后可任意编辑精品文档，word 文档精品文档---下载后可任意编辑3)拆卸凸轮轴。拆卸凸轮轴轴承盖螺栓顺序如图 2-3 所示。对于 2TZ 发动机那么先拆卸凸轮轴链轮。注意：拆卸下来的轴承盖一定作好标记并按顺序放好。精品文档，word 文档精品文档---下载后可任意编辑4)拆下气缸盖。拆卸螺栓的顺序如图 2-4 所示，应从两端向中间分次、精品文档，word 文档精品文档---下载后可任意编辑交叉拧松。5)拆卸活塞连杆组，注意气缸号、朝前记号(见图 2-5)及拆卸工艺。6)按图 2-6 所示Ⅲ页序拧松主轴承盖螺钉，卸下曲轴飞轮组。注意主轴承盖的安装记号。精品文档，word 文档精品文档---下载后可任意编辑(3)发动机机体装配根据拆卸相反顺序将各部件进行装配。1)安装曲轴飞轮组。2)安装活塞连杆组。注意缸号朝前记号。3)安装气缸盖。注意气缸垫的安装方向。4)安装凸轮轴。5)安装气门室罩。6)安装机油泵总成。7)安装油底壳。8)安装正时带和带轮(正时链轮或链条)，以及带传动。注意核准正时标记。精品文档，word 文档精品文档---下载后可任意编辑9)装复发动机的机体外部零件。考核点1...
