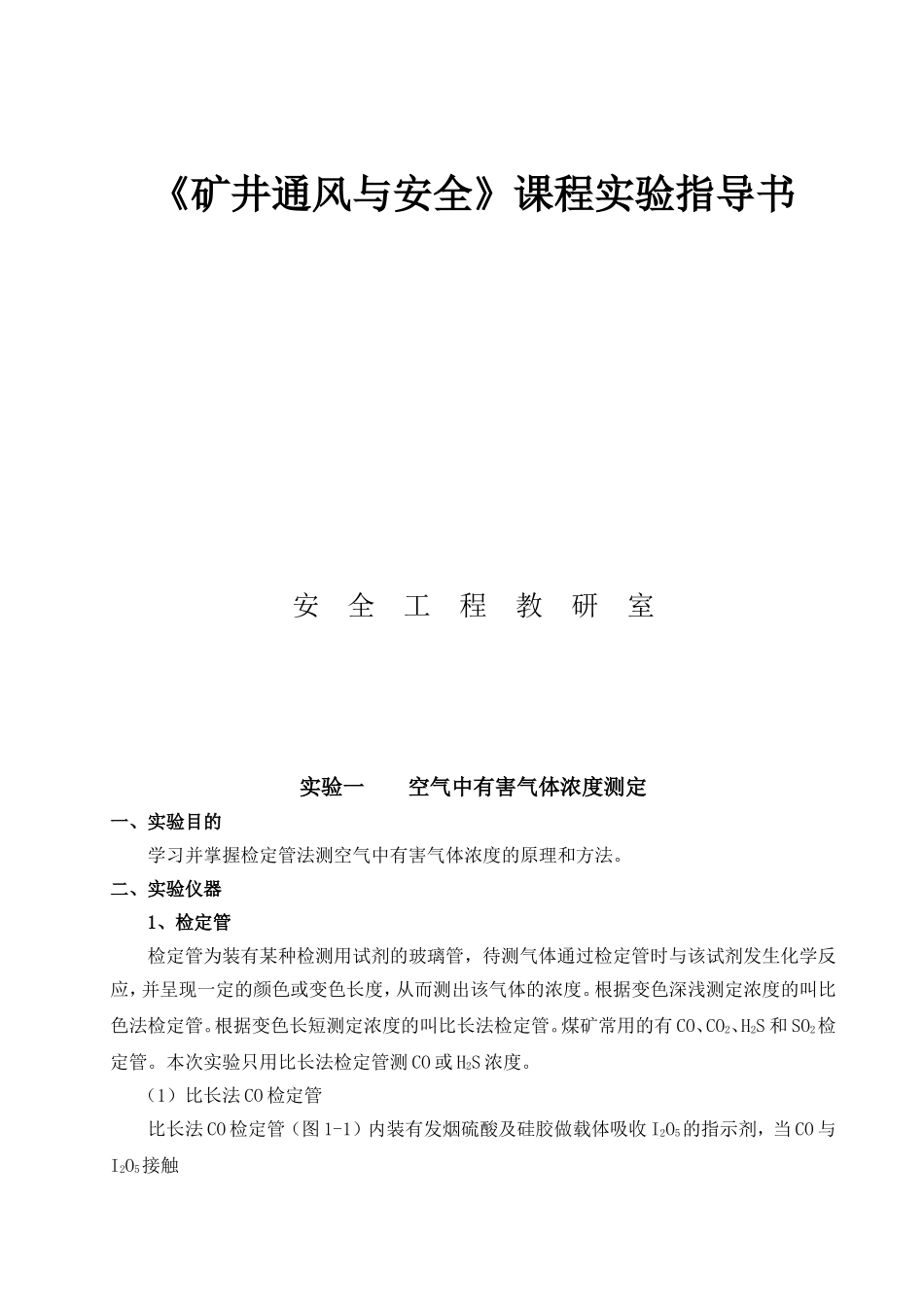

《矿井通风与安全》课程实验指导书_第1页
1/23

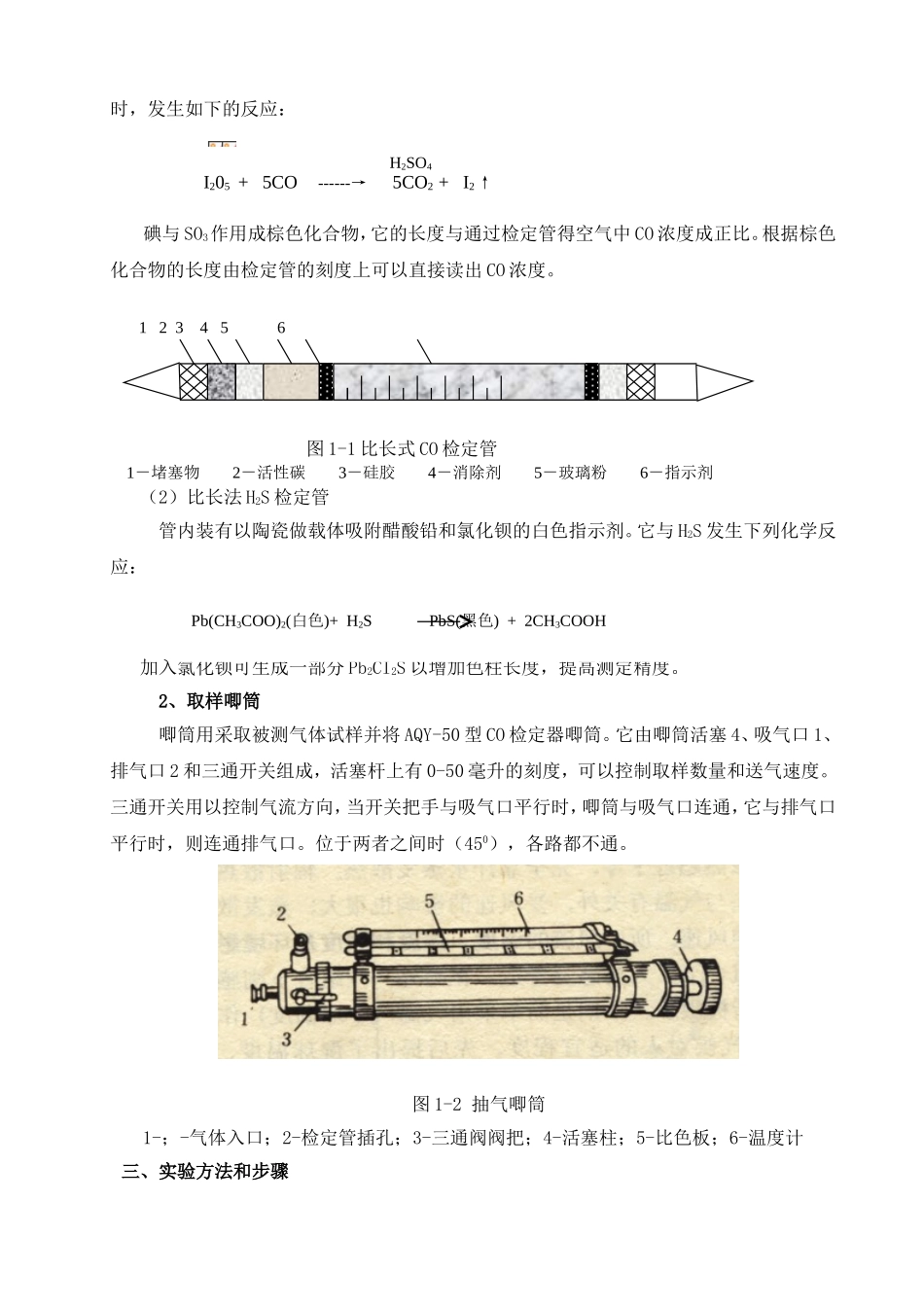

《矿井通风与安全》课程实验指导书_第2页
2/23

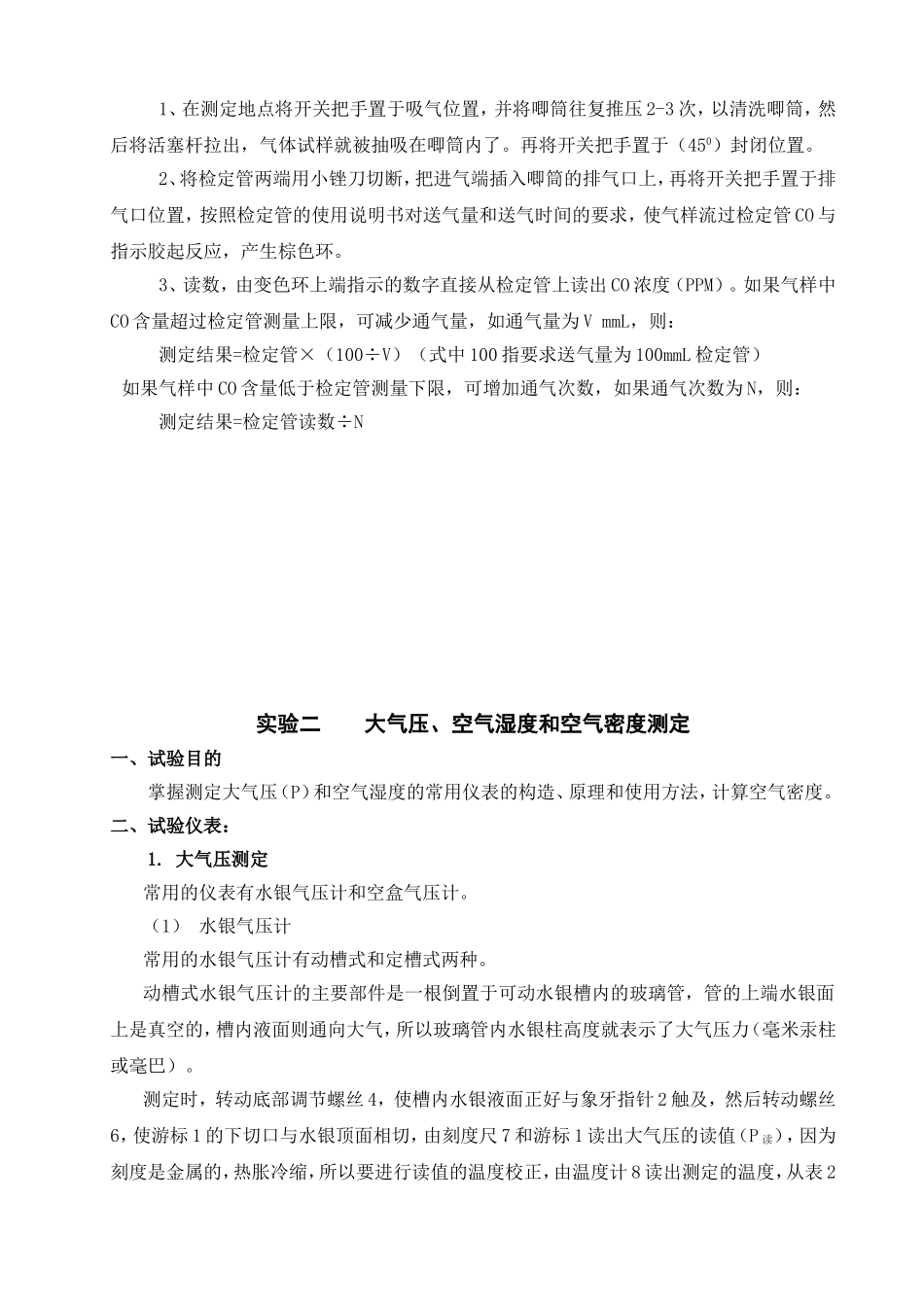

《矿井通风与安全》课程实验指导书_第3页
3/23
《矿井通风与安全》课程实验指导书安全工程教研室实验一空气中有害气体浓度测定一、实验目的学习并掌握检定管法测空气中有害气体浓度的原理和方法。二、实验仪器1、检定管检定管为装有某种检测用试剂的玻璃管,待测气体通过检定管时与该试剂发生化学反应,并呈现一定的颜色或变色长度,从而测出该气体的浓度。根据变色深浅测定浓度的叫比色法检定管。根据变色长短测定浓度的叫比长法检定管。煤矿常用的有CO、CO2、H2S和SO2检定管。本次实验只用比长法检定管测CO或H2S浓度。(1)比长法CO检定管比长法CO检定管(图1-1)内装有发烟硫酸及硅胶做载体吸收I2O5的指示剂,当CO与I2O5接触时,发生如下的反应:碘与SO3作用成棕色化合物,它的长度与通过检定管得空气中CO浓度成正比。根据棕色化合物的长度由检定管的刻度上可以直接读出CO浓度。123456图1-1比长式CO检定管1-堵塞物2-活性碳3-硅胶4-消除剂5-玻璃粉6-指示剂(2)比长法H2S检定管管内装有以陶瓷做载体吸附醋酸铅和氯化钡的白色指示剂。它与H2S发生下列化学反应:加入氯化钡可生成一部分Pb2CI2S以增加色柱长度,提高测定精度。2、取样唧筒唧筒用采取被测气体试样并将AQY-50型CO检定器唧筒。它由唧筒活塞4、吸气口1、排气口2和三通开关组成,活塞杆上有0-50毫升的刻度,可以控制取样数量和送气速度。三通开关用以控制气流方向,当开关把手与吸气口平行时,唧筒与吸气口连通,它与排气口平行时,则连通排气口。位于两者之间时(450),各路都不通。图1-2抽气唧筒1-;-气体入口;2-检定管插孔;3-三通阀阀把;4-活塞柱;5-比色板;6-温度计三、实验方法和步骤H2SO4I205+5CO------→5CO2+I2↑Pb(CH3COO)2(白色)+H2SPbS(黑色)+2CH3COOH1、在测定地点将开关把手置于吸气位置,并将唧筒往复推压2-3次,以清洗唧筒,然后将活塞杆拉出,气体试样就被抽吸在唧筒内了。再将开关把手置于(450)封闭位置。2、将检定管两端用小锉刀切断,把进气端插入唧筒的排气口上,再将开关把手置于排气口位置,按照检定管的使用说明书对送气量和送气时间的要求,使气样流过检定管CO与指示胶起反应,产生棕色环。3、读数,由变色环上端指示的数字直接从检定管上读出CO浓度(PPM)。如果气样中CO含量超过检定管测量上限,可减少通气量,如通气量为VmmL,则:测定结果=检定管×(100÷V)(式中100指要求送气量为100mmL检定管)如果气样中CO含量低于检定管测量下限,可增加通气次数,如果通气次数为N,则:测定结果=检定管读数÷N实验二大气压、空气湿度和空气密度测定一、试验目的掌握测定大气压(P)和空气湿度的常用仪表的构造、原理和使用方法,计算空气密度。二、试验仪表:1.大气压测定常用的仪表有水银气压计和空盒气压计。(1)水银气压计常用的水银气压计有动槽式和定槽式两种。动槽式水银气压计的主要部件是一根倒置于可动水银槽内的玻璃管,管的上端水银面上是真空的,槽内液面则通向大气,所以玻璃管内水银柱高度就表示了大气压力(毫米汞柱或毫巴)。测定时,转动底部调节螺丝4,使槽内水银液面正好与象牙指针2触及,然后转动螺丝6,使游标1的下切口与水银顶面相切,由刻度尺7和游标1读出大气压的读值(P读),因为刻度是金属的,热胀冷缩,所以要进行读值的温度校正,由温度计8读出测定的温度,从表2—1查出温度校正值P温,则实际的大气压:P0=P读+P温定槽式水银气压计的下部水银槽是固定不动的,除不必调节槽内液面高低外,其余使用方法同上。表2-1黄铜刻度尺换算到0℃时的温度校正值(2)空盒气压计如图2-1所示,空盒气压计由一个波纹状金属真空盒和一套杠杆机构组成。大气压变化时盒面变形值经杠杆机构放大,带动盒面指针转动指出大气压值。空盒气压计使用前应用水银气压计校正,校正时用小螺丝刀微微拧转盒背面(或侧面)的调节螺丝,使指针所示气压值与水银气压计一致。测定时,将其水平放置,用手指轻轻敲击盒面数次,消除指针的蠕动现象,等待数分钟后再读值,读值应根据仪器所附检定证进行刻度和温度的补充校正。例如,某空盒气压计读值为770mmHg,查取它的刻度校正值为-0.1mmHg,温度校正为-0.03(mmHg/℃×15℃)=-0.45mmHg,补...
