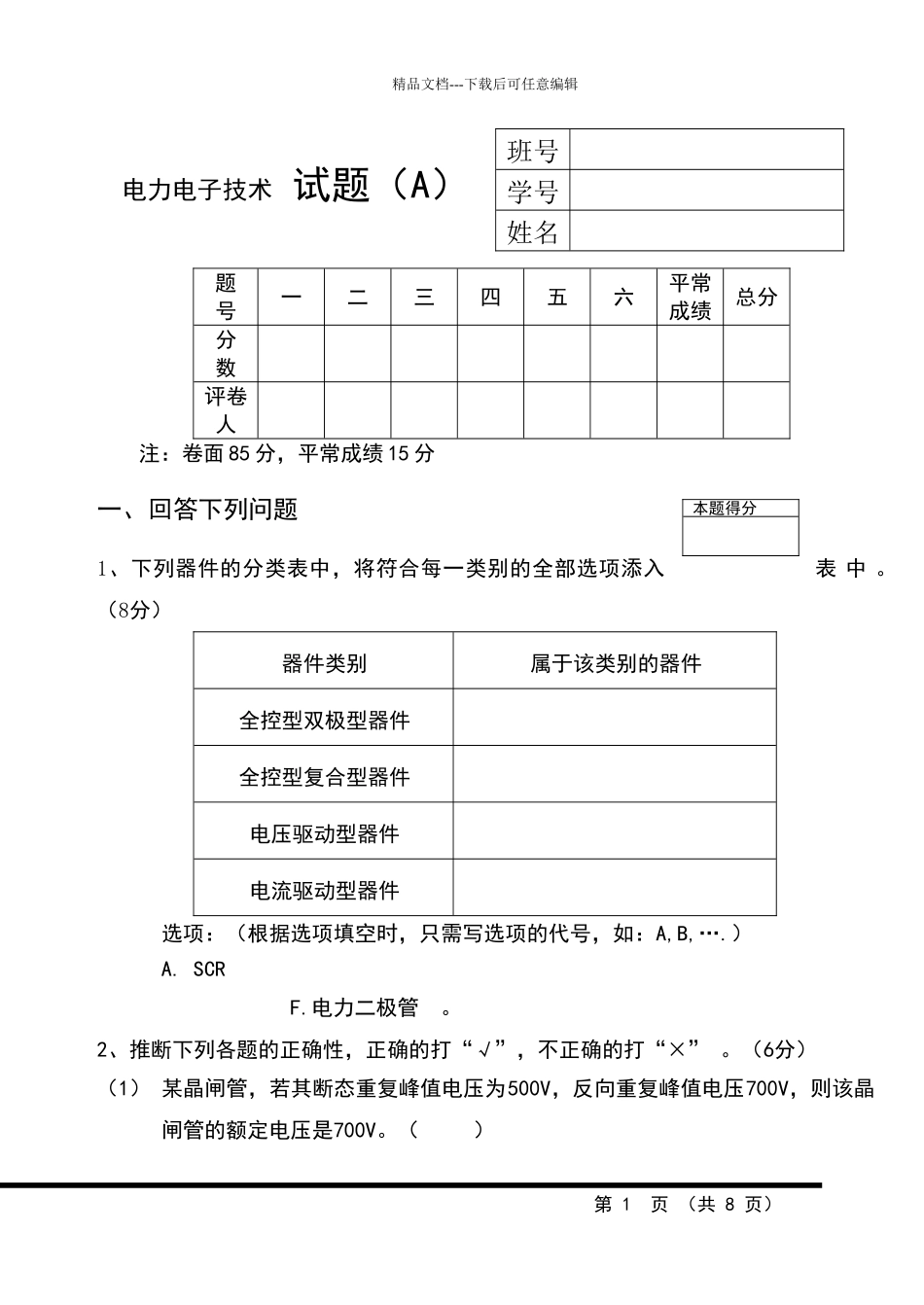

精品文档---下载后可任意编辑电力电子技术 试题（A）题号一二三四五六平常成绩总分分数评卷人 注：卷面 85 分，平常成绩 15 分一、回答下列问题1、下列器件的分类表中，将符合每一类别的全部选项添入表 中 。（8分）器件类别属于该类别的器件全控型双极型器件全控型复合型器件电压驱动型器件电流驱动型器件选项：（根据选项填空时，只需写选项的代号，如：A,B,….）A. SCR F.电力二极管 。2、推断下列各题的正确性，正确的打“√”，不正确的打“×” 。（6分）（1） 某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是700V。（ ）第 1 页 （共 8 页）班号学号姓名本题得分精品文档---下载后可任意编辑试 题：电力电子技术 班号： 姓名：（2） 对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。（ ） （3）单相全控桥式变流电路，“阻感——反电势” 负载，已知，，,电路处于可逆变状态。（ ）3、画出全控型器件 RCD 关断缓冲电路，并分析缓冲电路中各元件作用。（6 分）精品文档---下载后可任意编辑第 2 页 （共 8 页）试 题： 电力电子技术 班号： 姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。1、画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图（要标明反电势极性）。（5 分） 3、设该电路为大电感负载且工作于整流状态，，负载中E=47V， ,当时，试计算整流输出平均电压、负载电流和晶闸管电流平均值 。（5 分）本题得分2、当该电路工作于整流状态时，设触发角且负载电流连续，请在图中画出此时整流器 输出电压 ud和晶闸管电流在一个周期内的波形。（5 分） ωtiVT10精品文档---下载后可任意编辑第 3 页 （共 8 页）试 题：电力电子技术 班号： 姓名：三、H 型单极同频模式 PWM 的功率转换电路如下图（a）所示。它由四个大功率 IGBT 和四个续流二极管组成。当控制指令时，和工作在交替开关状态，截止关断 ，饱和导通。设该电路工作在轻载情况下（），、、和的栅极激励电压如图（b）所示。1、试画出电机电枢电压和电枢电流波形图（可直接画在图(b) 上）。（7分）2、分析一个 PWM 周期内直流电机的工作状态，并画出相应的等效电路图，标明电流方向。图中，为电机绕组电感，为电枢电阻，为直流电机反电势。（8...
