电力电缆技术规范

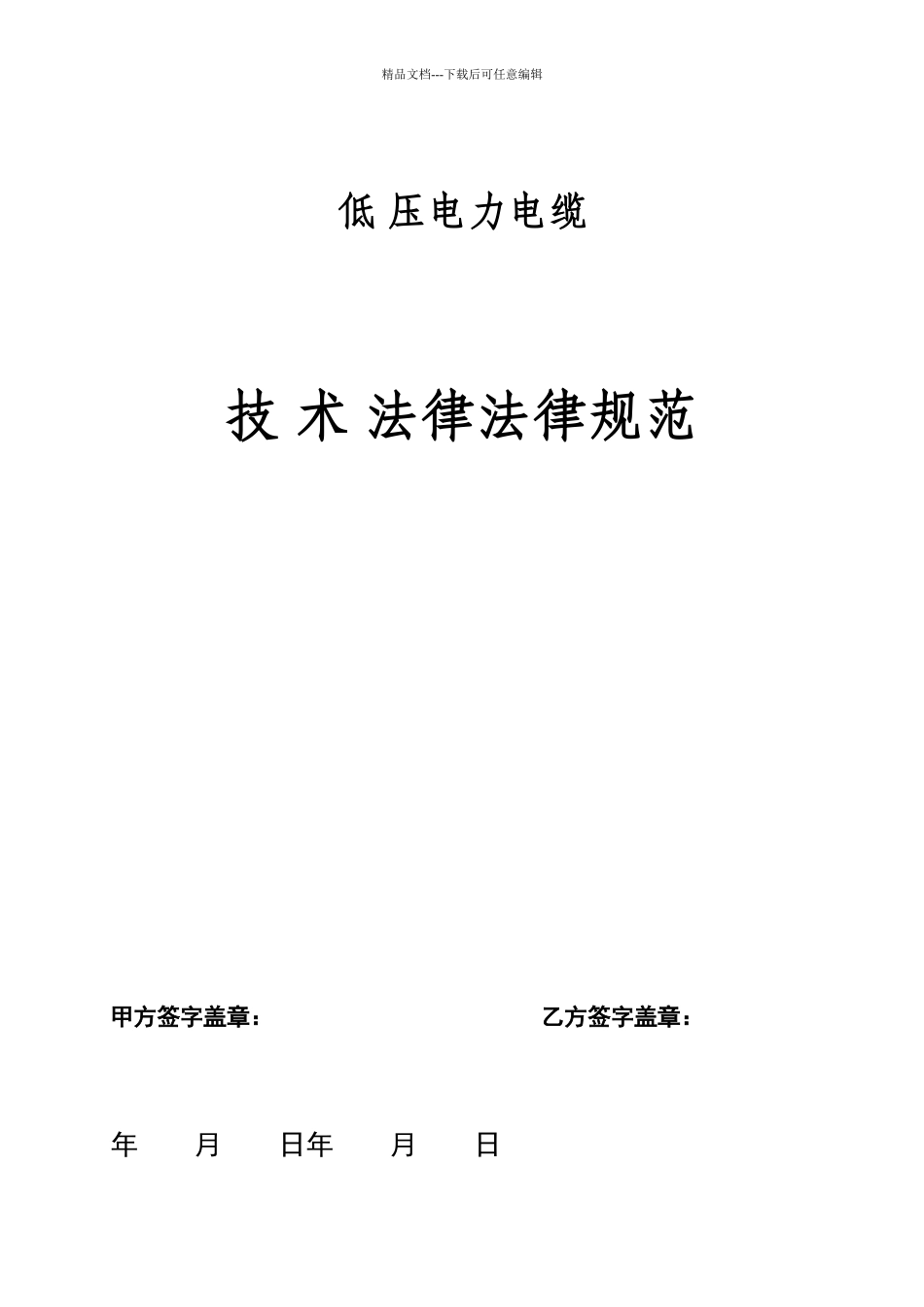

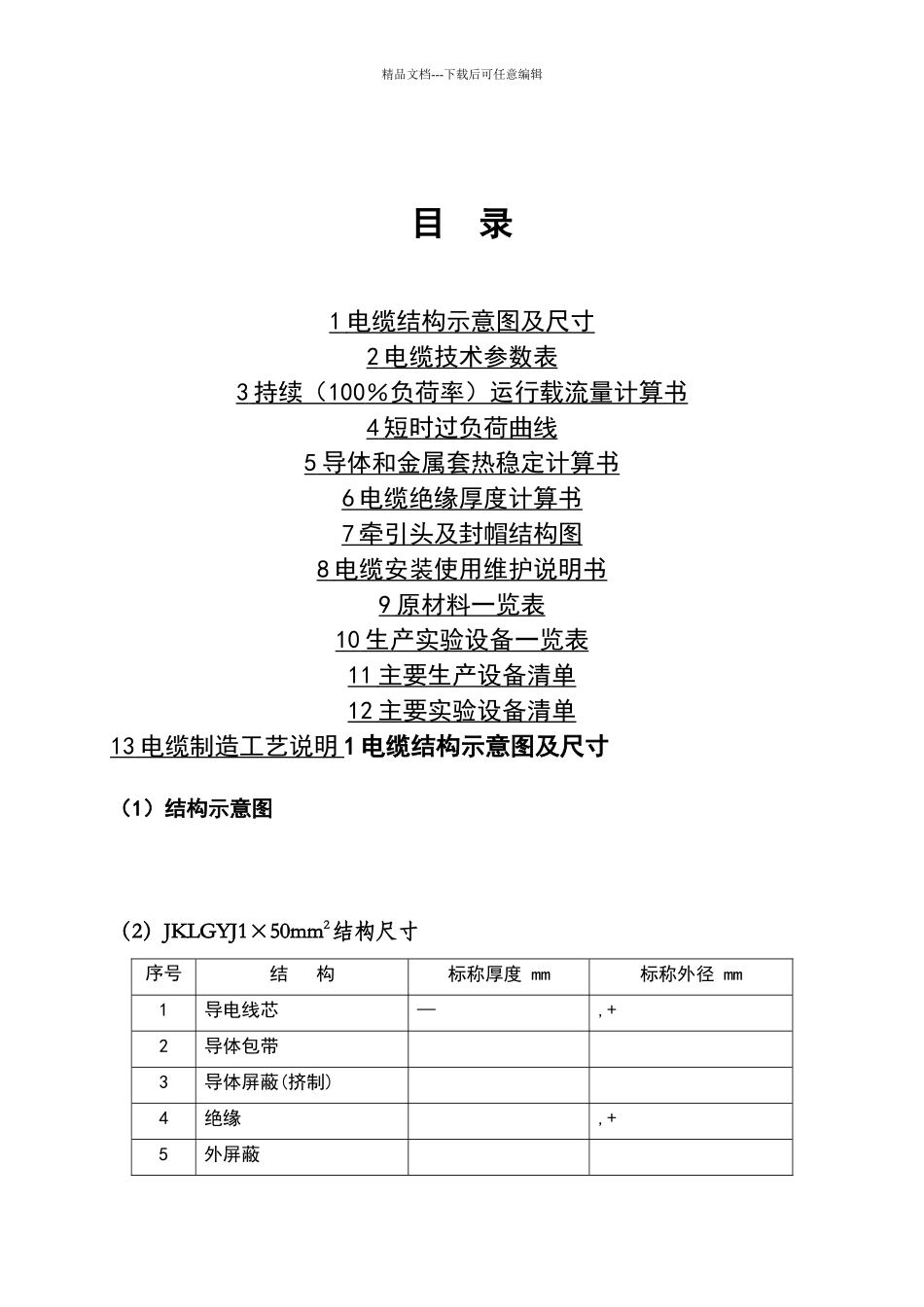

精品文档---下载后可任意编辑低 压电力电缆技 术 法律法律规范甲方签字盖章： 乙方签字盖章：年 月 日年 月 日精品文档---下载后可任意编辑目 录1 电缆结构示意图及尺寸 2 电缆技术参数表 3 持续（ 100 ％负荷率）运行载流量计算书 4 短时过负荷曲线 5 导体和金属套热稳定计算书 6 电缆绝缘厚度计算书 7 牵引头及封帽结构图 8 电缆安装使用维护说明书 9 原材料一览表 10 生产实验设备一览表 11 主要生产设备清单 12 主要实验设备清单 13 电缆制造工艺说明 1 电缆结构示意图及尺寸（1）结构示意图（2）JKLGYJ1×50mm2结构尺寸序号结 构 标称厚度 mm标称外径 mm1导电线芯—,+2导体包带3导体屏蔽(挤制)4绝缘,+5外屏蔽 精品文档---下载后可任意编辑6半导电阻水带(近似值)7皱纹铝护套,+8防蚀层9外护套10外半导电层,+2 电缆技术参数表（卖方应填写的工程和数据）JKLGYJ1×50mm2序号工程单 位卖 方 保 证1制造工艺概要交联方式（VCV、CCV、MDCV 或其它）VCV内、外半导电层与绝缘层挤出方式三层共挤有无内应力消除装置有PE 原料纯度（杂质含量径向最大尺寸）1kg 中杂质微粒大于 100μm 数为 0可制造最高电压等级kV可制造最大绝缘厚度mm50可制造最大导体截面积mm2502技术参数额定电压（Uo/U）kV最高工作电压（Um）kV126基准冲击耐压水平（BIL）kV2电缆芯数和导体标称截面积芯数×mm2 l×50导体a.材料铜b.根数及其组合形状60 根、圆形紧压c.紧压系数≮d.标称外径mm半导电带a.材料半导电尼龙带b.厚度mm（标称）挤出导电屏蔽a.材料超光滑交联型半导电屏蔽料b.厚度mm绝缘a.材料超净交联聚乙烯绝缘料b.标称厚度mmc.最小厚度mm额定下导体屏蔽处的最大场强kV/mm挤出绝缘屏蔽精品文档---下载后可任意编辑a.材料超光滑交联型半导电屏蔽料b.厚度mm衬垫和纵向阻水构造绝缘屏蔽外绕包 4 层半导电阻水缓冲带金属屏蔽由金属套代替a.材料/b.形式mm/金属套或综合防水层a.材料和形式电工铝、挤包皱纹铝套b.标称厚度mm外护层a.材料防鼠、防白蚁 PE 护套料b.标称厚度mmc.导电层挤制半导电层电缆总外径及公差mm（，+）电缆重量kg/m（近似）允许最小弯曲半径a.敷设中mm1900b.运行中mm1400导体最高额定温度a.正常运行时℃90b.短时（每次不超过 72h）℃105c.暂态℃25020℃导体最大直流电阻Ω/km90℃导体最大沟通电阻Ω/km导体与金属屏蔽或金属套间设计电容μF/ km20℃导体与金属屏蔽或金属套间绝缘电阻常数MΩ·km≮...
