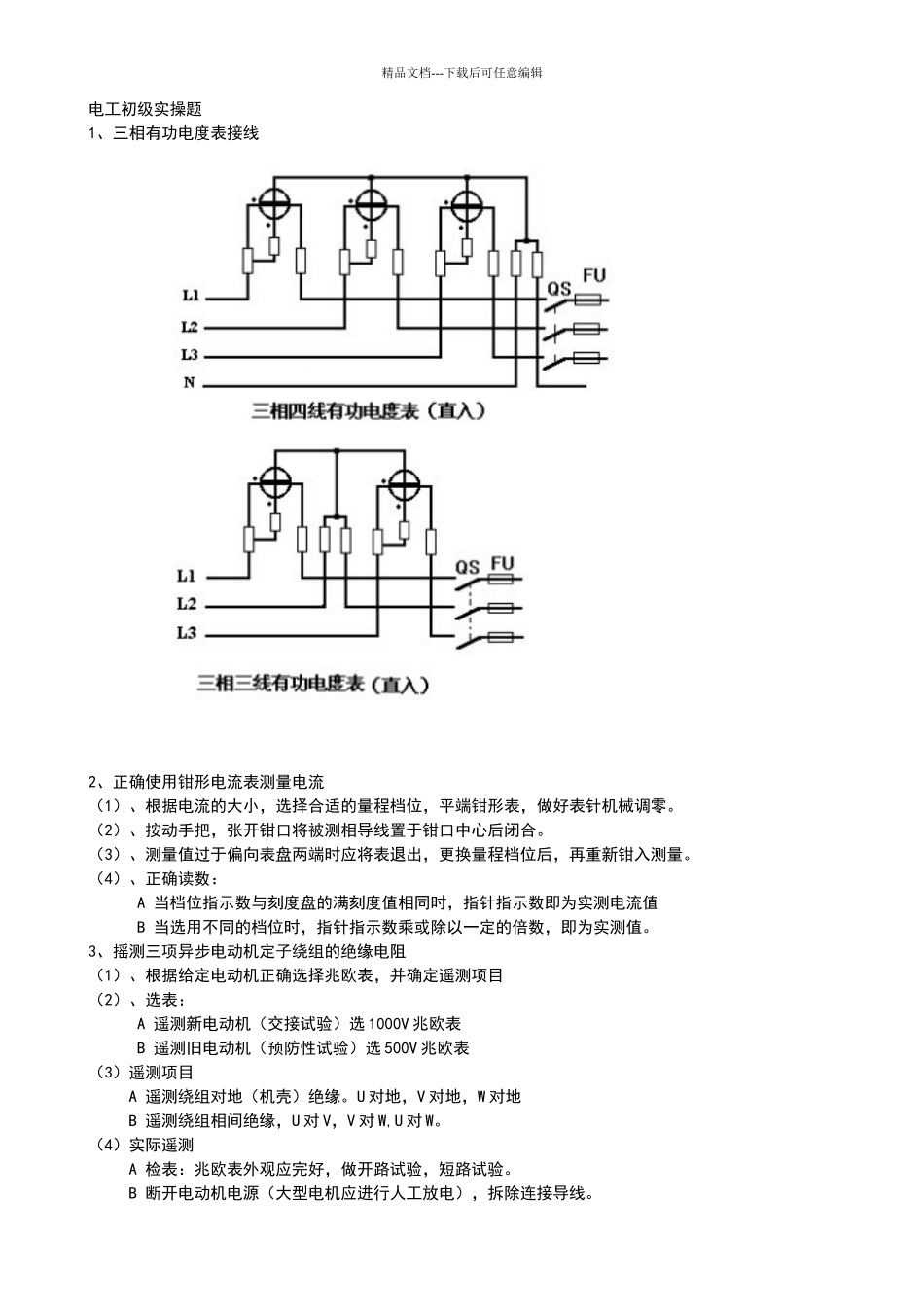

精品文档---下载后可任意编辑电工初级实操题1、三相有功电度表接线2、正确使用钳形电流表测量电流（1）、根据电流的大小，选择合适的量程档位，平端钳形表，做好表针机械调零。（2）、按动手把，张开钳口将被测相导线置于钳口中心后闭合。（3）、测量值过于偏向表盘两端时应将表退出，更换量程档位后，再重新钳入测量。（4）、正确读数： A 当档位指示数与刻度盘的满刻度值相同时，指针指示数即为实测电流值 B 当选用不同的档位时，指针指示数乘或除以一定的倍数，即为实测值。3、摇测三项异步电动机定子绕组的绝缘电阻（1）、根据给定电动机正确选择兆欧表，并确定遥测项目（2）、选表： A 遥测新电动机（交接试验）选 1000V 兆欧表 B 遥测旧电动机（预防性试验）选 500V 兆欧表（3）遥测项目 A 遥测绕组对地（机壳）绝缘。U 对地，V 对地，W 对地 B 遥测绕组相间绝缘，U 对 V，V 对 W,U 对 W。（4）实际遥测 A 检表：兆欧表外观应完好，做开路试验，短路试验。 B 断开电动机电源（大型电机应进行人工放电），拆除连接导线。精品文档---下载后可任意编辑（5）遥测过程：A 兆欧表水平放置。B 遥测相对地绝缘：(不拆除三项绕组接线端子之间的连接铜片)将兆欧表的 E 端（黑笔）接在机壳上，先以 120 转/分的速度摇动手柄，再将 L 端（红笔）接在某一项绕组的接线柱上，遥测时间一分钟，读数，然后先撤表笔后停表。C 遥测相间绝缘：将兆欧表的一支表笔接在三项绕组的任意一项的接线柱上，另一支表笔待接，先以 120 转/分得速度摇动手柄，再将另一支表笔接在另一项绕组的接线柱上，遥测时间一分钟，读数，然后先撤表笔后停表，按以上做法再做两次。（6）说明绝缘电阻的最低合格值，确定被测电动机能否使用 A 新电动机（交接试验）绝缘电阻合格值：不小于 1 兆欧 B 旧电动机（预防性试验）定子绕组绝缘电阻合格值：不小于兆欧为合格4、遥测低压电力电缆的绝缘（1）兆欧表的选择和检查A 遥测低压电力电缆壳选用 1000V 的兆欧表B 使用前应进行外观检查，并做开路试验，短路试验(2) 断开电缆电源及负荷，验电，并充分进行放电，挂临时接地线，将电缆从两端的设备或线路上拆下 ，用清洁干燥的布擦净电缆头，设监护人，电缆的另一端，应派专人看守。（3）对三相铠装电力电缆进行测量时，应分三项进行，测 A 相对 B、C 相及地；B 相对 A、C 相及地；C 相对 A、B 相及地的绝缘电阻值。（4）兆欧...
