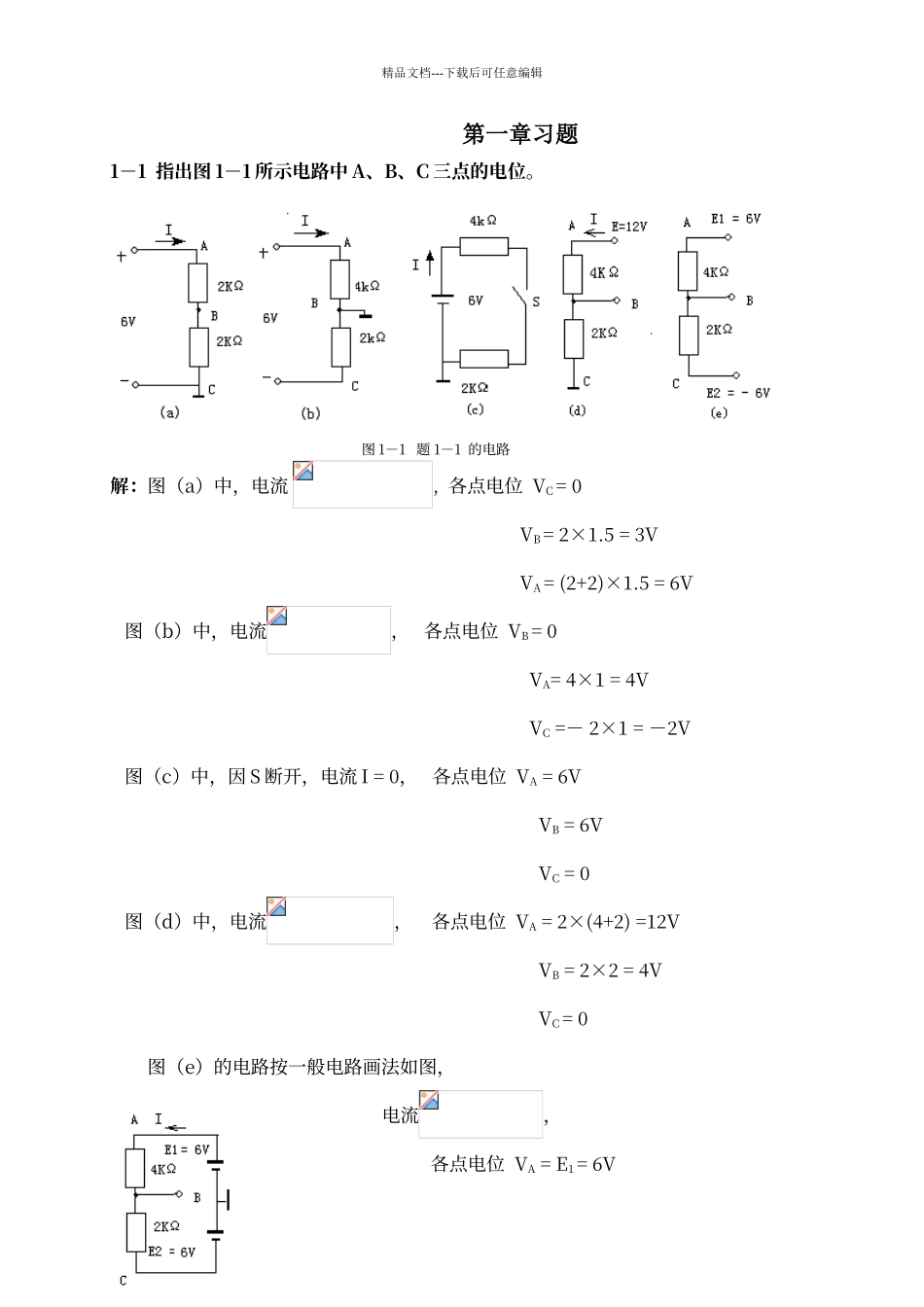

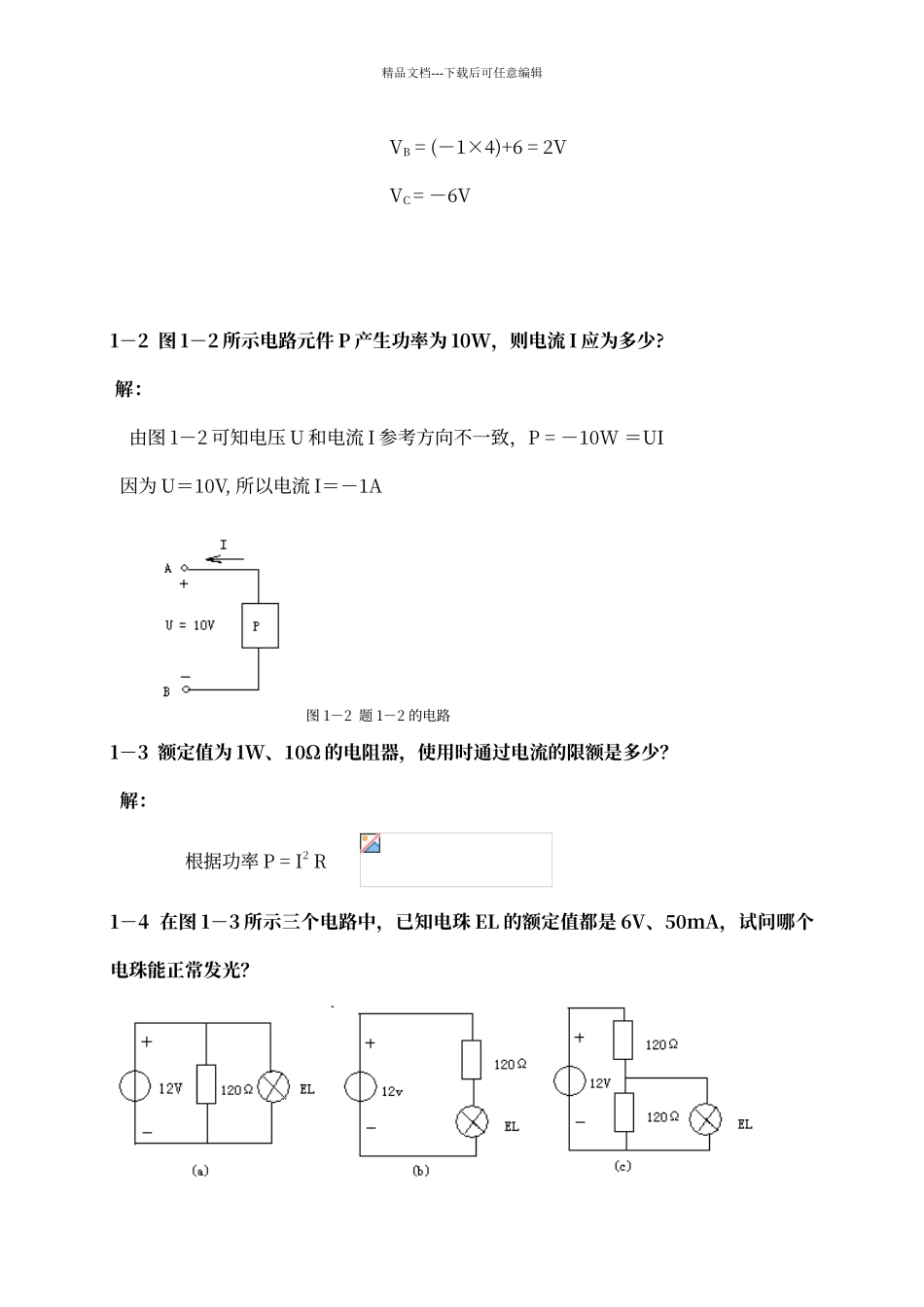

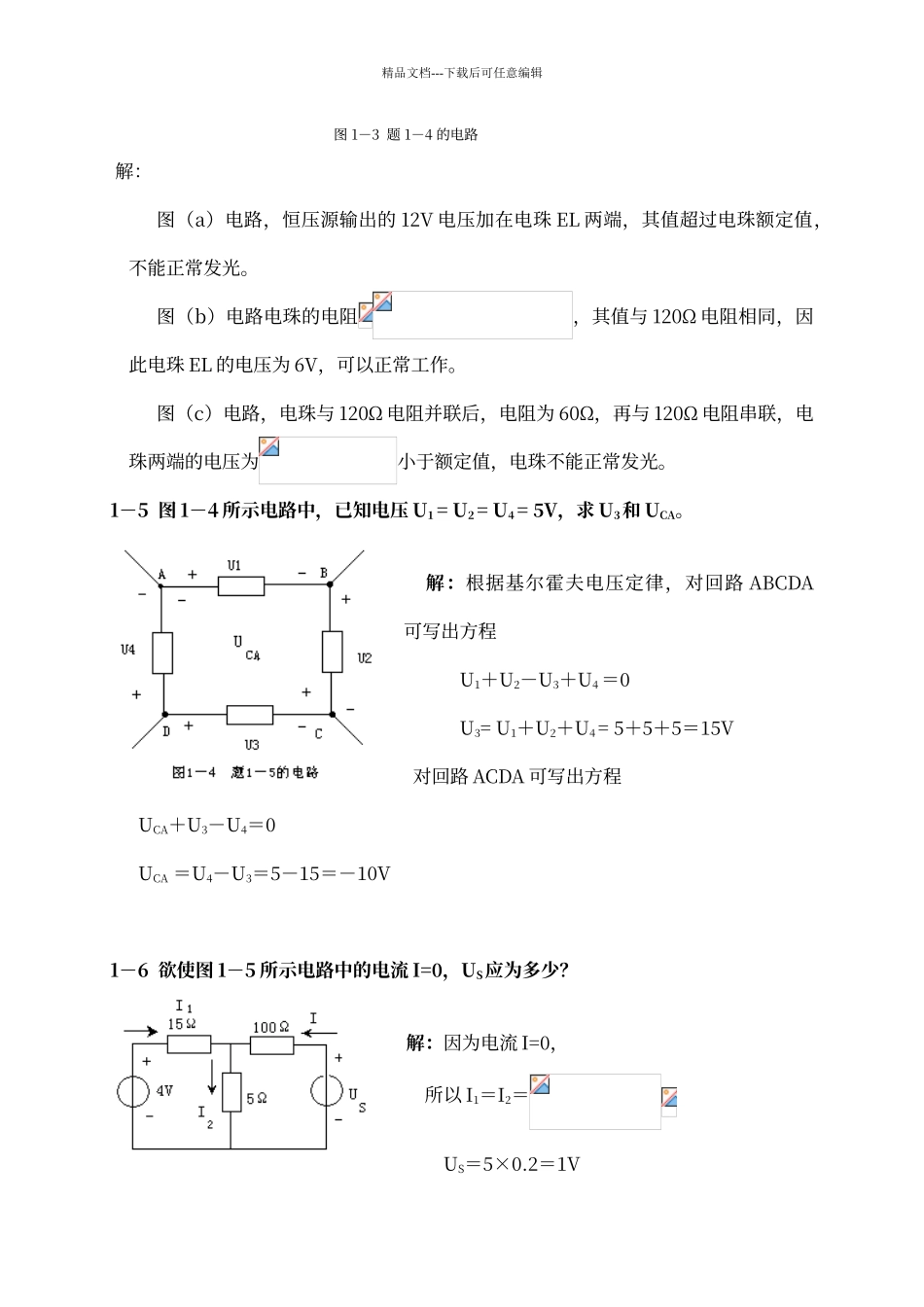

精品文档---下载后可任意编辑第一章习题1－1 指出图 1－1 所示电路中 A、B、C 三点的电位。图 1－1 题 1－1 的电路解：图（a）中，电流 , 各点电位 VC = 0VB = 2×1.5 = 3VVA = (2+2)×1.5 = 6V 图（b）中，电流， 各点电位 VB = 0VA= 4×1 = 4VVC =－ 2×1 = －2V 图（c）中，因 S 断开，电流 I = 0， 各点电位 VA = 6VVB = 6VVC = 0 图（d）中，电流， 各点电位 VA = 2×(4+2) =12VVB = 2×2 = 4VVC = 0图（e）的电路按一般电路画法如图， 电流，各点电位 VA = E1 = 6V精品文档---下载后可任意编辑VB = (－1×4)+6 = 2VVC = －6V1－2 图 1－2 所示电路元件 P 产生功率为 10W，则电流 I 应为多少? 解：由图 1－2 可知电压 U 和电流 I 参考方向不一致，P = －10W ＝UI 因为 U＝10V, 所以电流 I＝－1A图 1－2 题 1－2 的电路1－3 额定值为 1W、10Ω 的电阻器，使用时通过电流的限额是多少？ 解：根据功率 P = I2 R 1－4 在图 1－3 所示三个电路中，已知电珠 EL 的额定值都是 6V、50mA，试问哪个电珠能正常发光？ 精品文档---下载后可任意编辑图 1－3 题 1－4 的电路 解：图（a）电路，恒压源输出的 12V 电压加在电珠 EL 两端，其值超过电珠额定值，不能正常发光。图（b）电路电珠的电阻，其值与 120Ω 电阻相同，因此电珠 EL 的电压为 6V，可以正常工作。图（c）电路，电珠与 120Ω 电阻并联后，电阻为 60Ω，再与 120Ω 电阻串联，电珠两端的电压为小于额定值，电珠不能正常发光。1－5 图 1－4 所示电路中，已知电压 U1 = U2 = U4 = 5V，求 U3和 UCA。解：根据基尔霍夫电压定律，对回路 ABCDA可写出方程U1＋U2－U3＋U4 ＝0U3= U1＋U2＋U4 = 5＋5＋5＝15V 对回路 ACDA 可写出方程 UCA＋U3－U4＝0 UCA ＝U4－U3＝5－15＝－10V1－6 欲使图 1－5 所示电路中的电流 I=0，US应为多少？解：因为电流 I=0， 所以 I1＝I2＝US＝5×0.2＝1V精品文档---下载后可任意编辑 图 1－5 题 1－6 的电路1－7 在图 1－6 所示三个电路中，R1 = 5Ω，R2 = 15Ω，US = 100V，I1 = 5A，I2 = 2A。若 R2电阻两端电压 U＝30V，求电阻 R3 。解：图 1－6 题 1－7 的电路1－8 求图 1－7 所示各电路中的未知量。 图 1－7 题 1－8 的电路解: (a)图 (b) 图 (c) 图 1...
