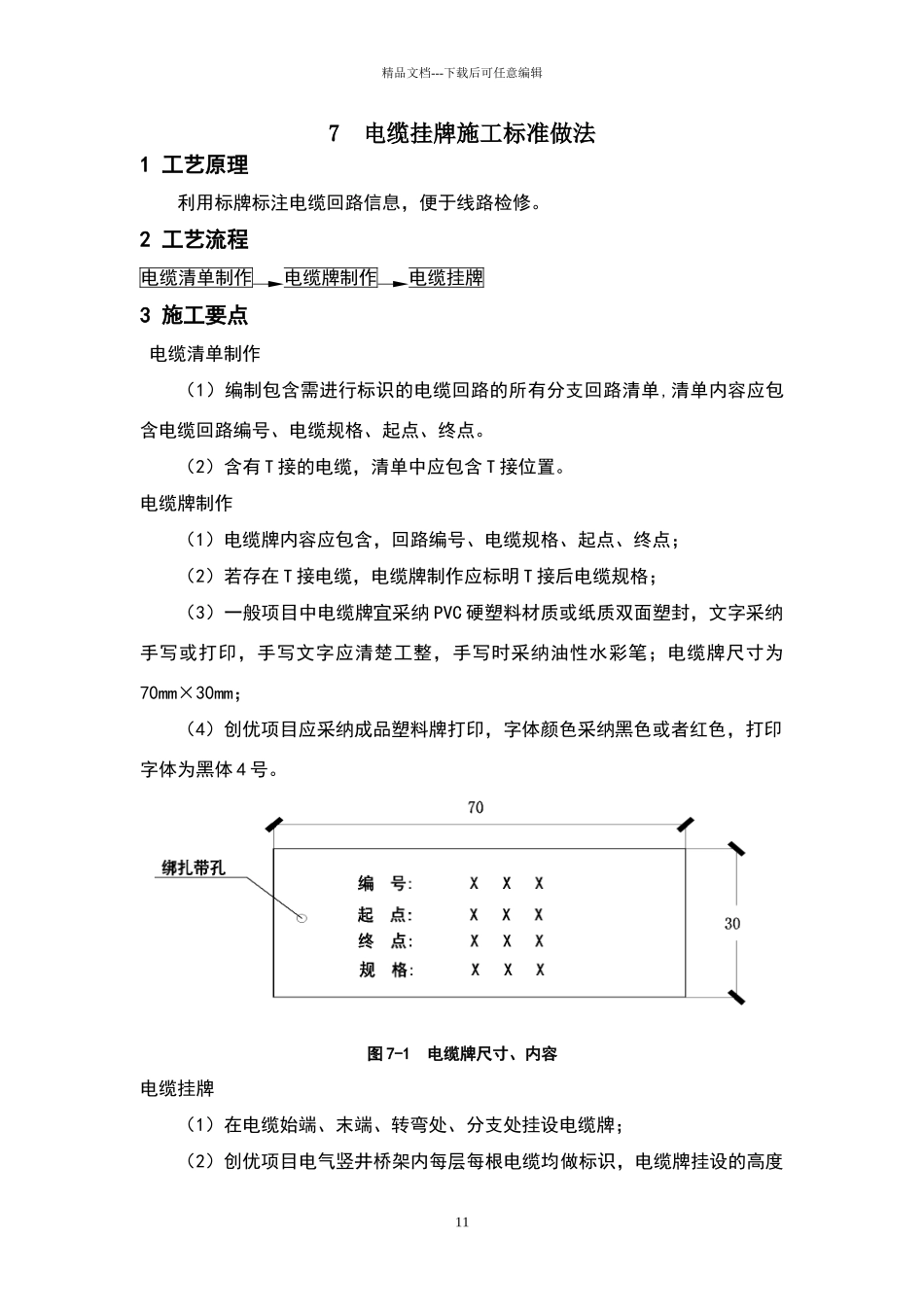

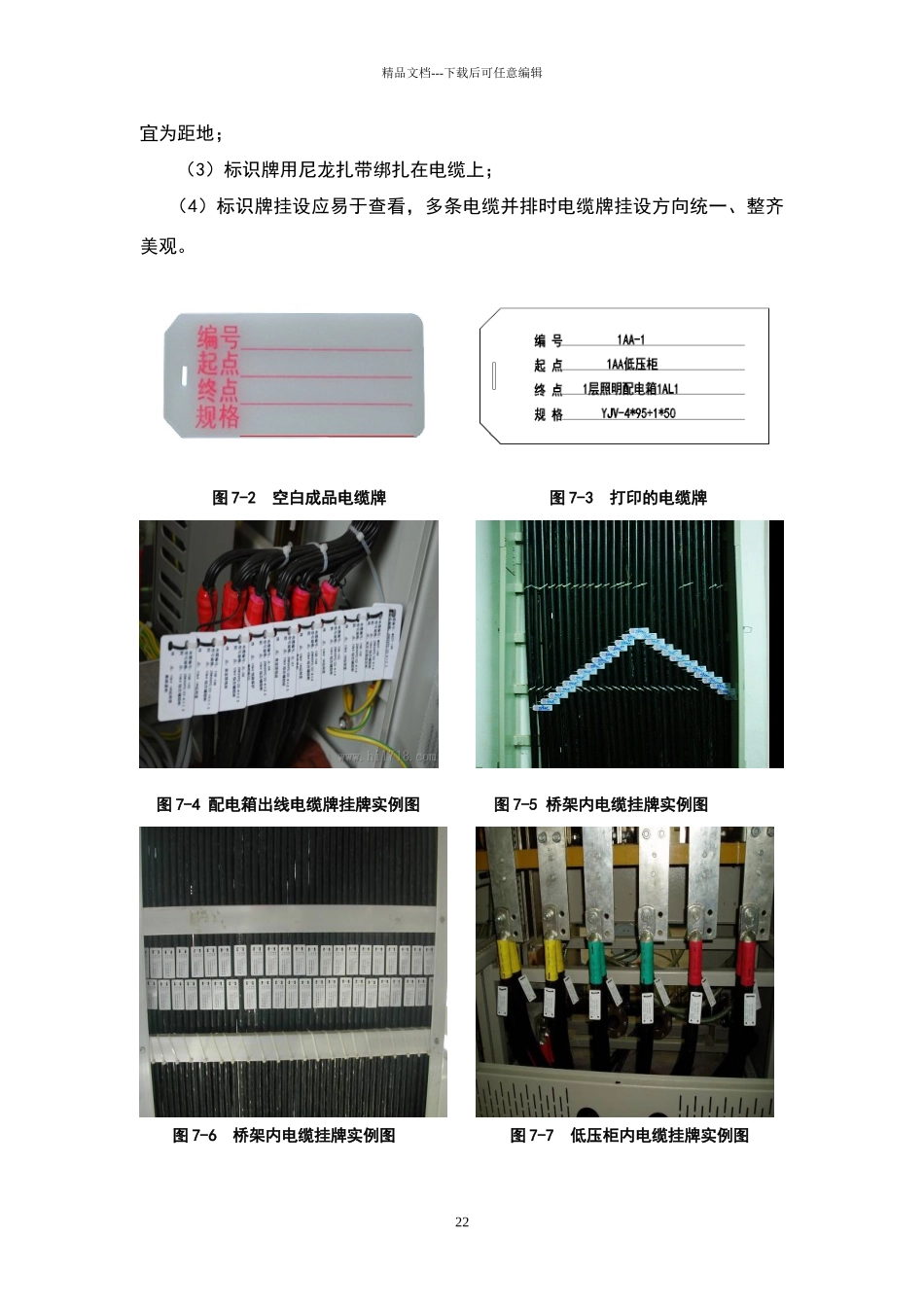

精品文档---下载后可任意编辑7 电缆挂牌施工标准做法1 工艺原理利用标牌标注电缆回路信息，便于线路检修。2 工艺流程电缆清单制作电缆牌制作电缆挂牌3 施工要点 电缆清单制作（1）编制包含需进行标识的电缆回路的所有分支回路清单,清单内容应包含电缆回路编号、电缆规格、起点、终点。 （2）含有 T 接的电缆，清单中应包含 T 接位置。电缆牌制作（1）电缆牌内容应包含，回路编号、电缆规格、起点、终点； （2）若存在 T 接电缆，电缆牌制作应标明 T 接后电缆规格；（3）一般项目中电缆牌宜采纳 PVC 硬塑料材质或纸质双面塑封，文字采纳手写或打印，手写文字应清楚工整，手写时采纳油性水彩笔；电缆牌尺寸为 70mm×30mm；（4）创优项目应采纳成品塑料牌打印，字体颜色采纳黑色或者红色，打印字体为黑体 4 号。图 7-1 电缆牌尺寸、内容电缆挂牌（1）在电缆始端、末端、转弯处、分支处挂设电缆牌；（2）创优项目电气竖井桥架内每层每根电缆均做标识，电缆牌挂设的高度11精品文档---下载后可任意编辑宜为距地； （3）标识牌用尼龙扎带绑扎在电缆上； （4）标识牌挂设应易于查看，多条电缆并排时电缆牌挂设方向统一、整齐美观。 图 7-2 空白成品电缆牌 图 7-3 打印的电缆牌 图 7-4 配电箱出线电缆牌挂牌实例图 图 7-5 桥架内电缆挂牌实例图 图 7-6 桥架内电缆挂牌实例图 图 7-7 低压柜内电缆挂牌实例图22精品文档---下载后可任意编辑33
