电能表现场检验作业指导书

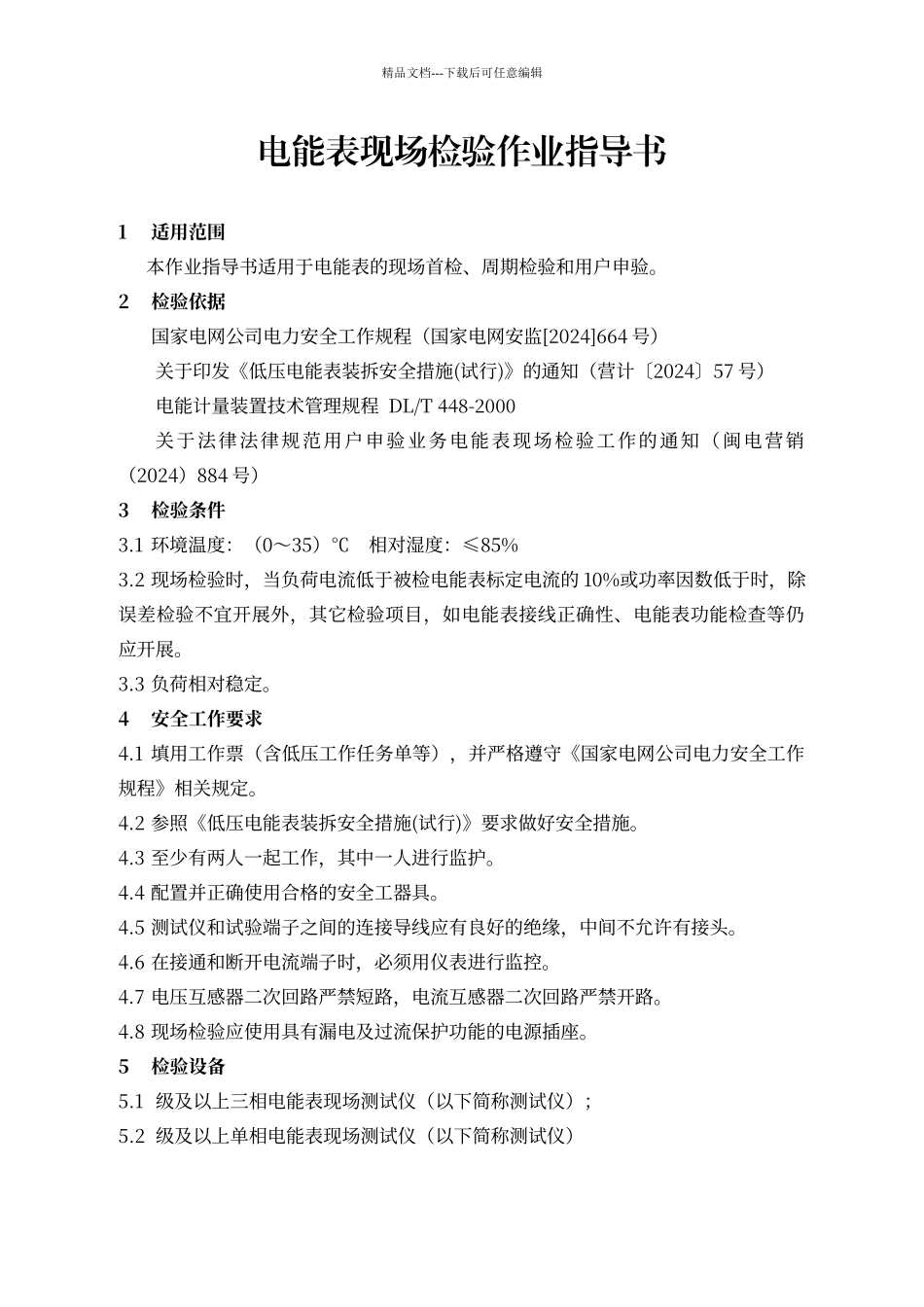

电能表现场检验作业指导书_第1页
1/14

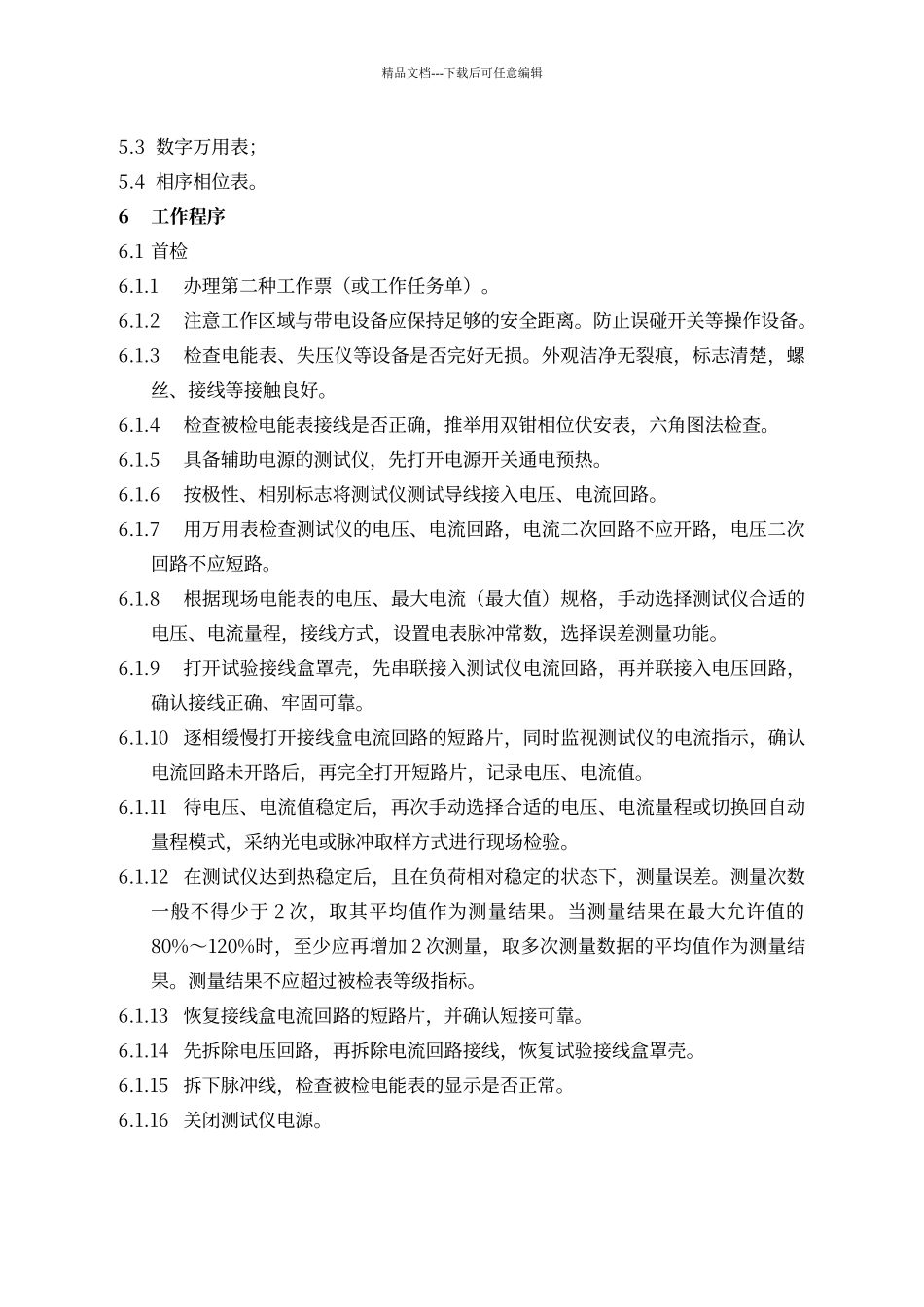

电能表现场检验作业指导书_第2页
2/14

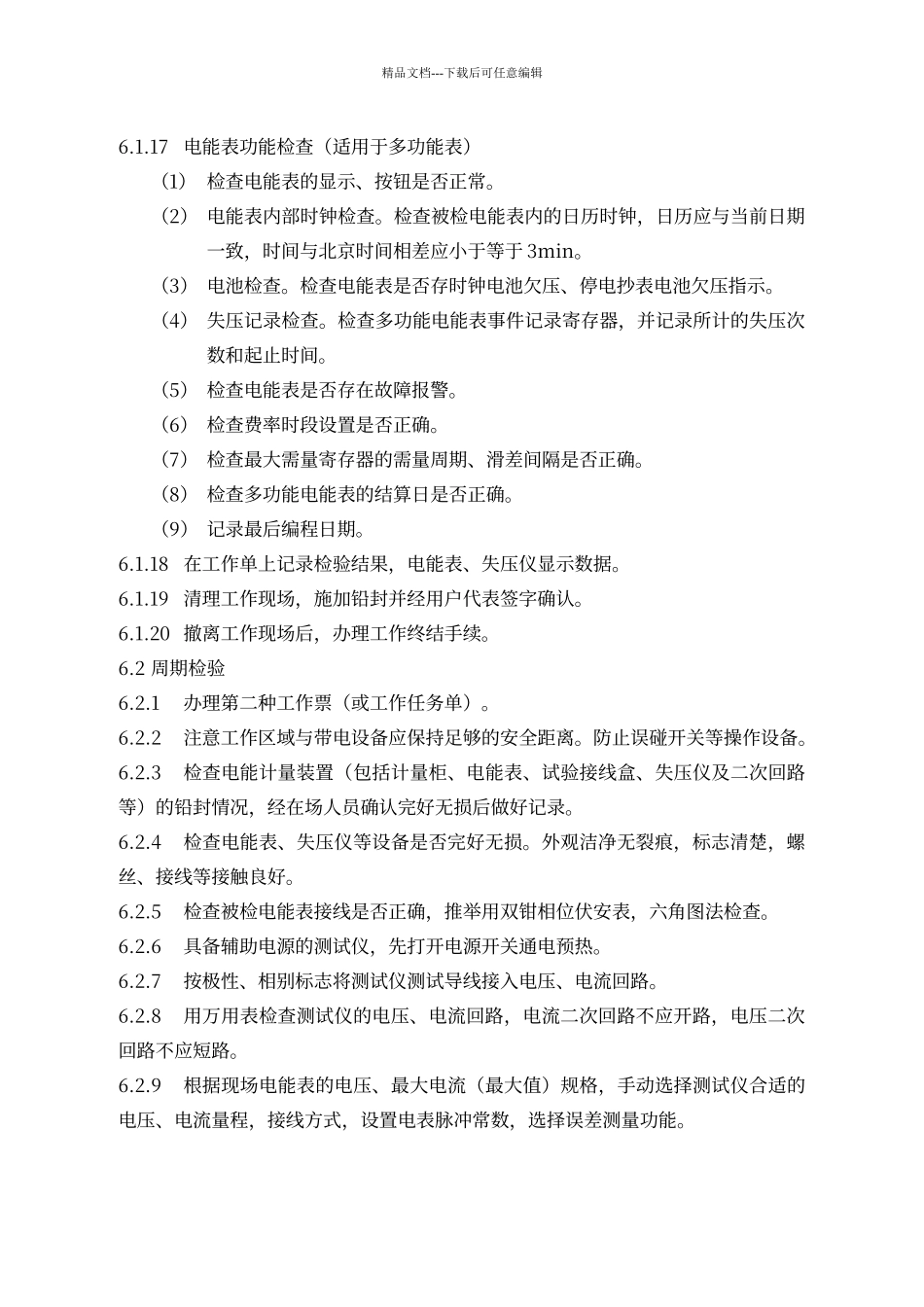

电能表现场检验作业指导书_第3页
3/14
精品文档---下载后可任意编辑电能表现场检验作业指导书1适用范围本作业指导书适用于电能表的现场首检、周期检验和用户申验。2检验依据国家电网公司电力安全工作规程(国家电网安监[2024]664 号)关于印发《低压电能表装拆安全措施(试行)》的通知(营计〔2024〕57 号)电能计量装置技术管理规程 DL/T 448-2000关于法律法律规范用户申验业务电能表现场检验工作的通知(闽电营销(2024)884 号)3检验条件3.1 环境温度:(0~35)℃ 相对湿度:≤85%3.2 现场检验时,当负荷电流低于被检电能表标定电流的 10%或功率因数低于时,除误差检验不宜开展外,其它检验项目,如电能表接线正确性、电能表功能检查等仍应开展。3.3 负荷相对稳定。4安全工作要求4.1 填用工作票(含低压工作任务单等),并严格遵守《国家电网公司电力安全工作规程》相关规定。4.2 参照《低压电能表装拆安全措施(试行)》要求做好安全措施。4.3 至少有两人一起工作,其中一人进行监护。4.4 配置并正确使用合格的安全工器具。4.5 测试仪和试验端子之间的连接导线应有良好的绝缘,中间不允许有接头。4.6 在接通和断开电流端子时,必须用仪表进行监控。4.7 电压互感器二次回路严禁短路,电流互感器二次回路严禁开路。4.8 现场检验应使用具有漏电及过流保护功能的电源插座。5检验设备5.1 级及以上三相电能表现场测试仪(以下简称测试仪);5.2 级及以上单相电能表现场测试仪(以下简称测试仪)精品文档---下载后可任意编辑5.3 数字万用表;5.4 相序相位表。6工作程序6.1 首检6.1.1办理第二种工作票(或工作任务单)。6.1.2注意工作区域与带电设备应保持足够的安全距离。防止误碰开关等操作设备。6.1.3检查电能表、失压仪等设备是否完好无损。外观洁净无裂痕,标志清楚,螺丝、接线等接触良好。6.1.4检查被检电能表接线是否正确,推举用双钳相位伏安表,六角图法检查。6.1.5具备辅助电源的测试仪,先打开电源开关通电预热。6.1.6按极性、相别标志将测试仪测试导线接入电压、电流回路。6.1.7用万用表检查测试仪的电压、电流回路,电流二次回路不应开路,电压二次回路不应短路。6.1.8根据现场电能表的电压、最大电流(最大值)规格,手动选择测试仪合适的电压、电流量程,接线方式,设置电表脉冲常数,选择误差测量功能。6.1.9打开试验接线盒罩壳,先串联接入测试仪电流回路,再并联接入电压回路,确认接线正确、牢固可靠。6.1.10 逐相缓慢打开接线盒电流回路的短路...
