放大电路中的反馈习题及解答

放大电路中的反馈习题及解答_第1页
1/18
放大电路中的反馈习题及解答_第2页
2/18
放大电路中的反馈习题及解答_第3页
3/18

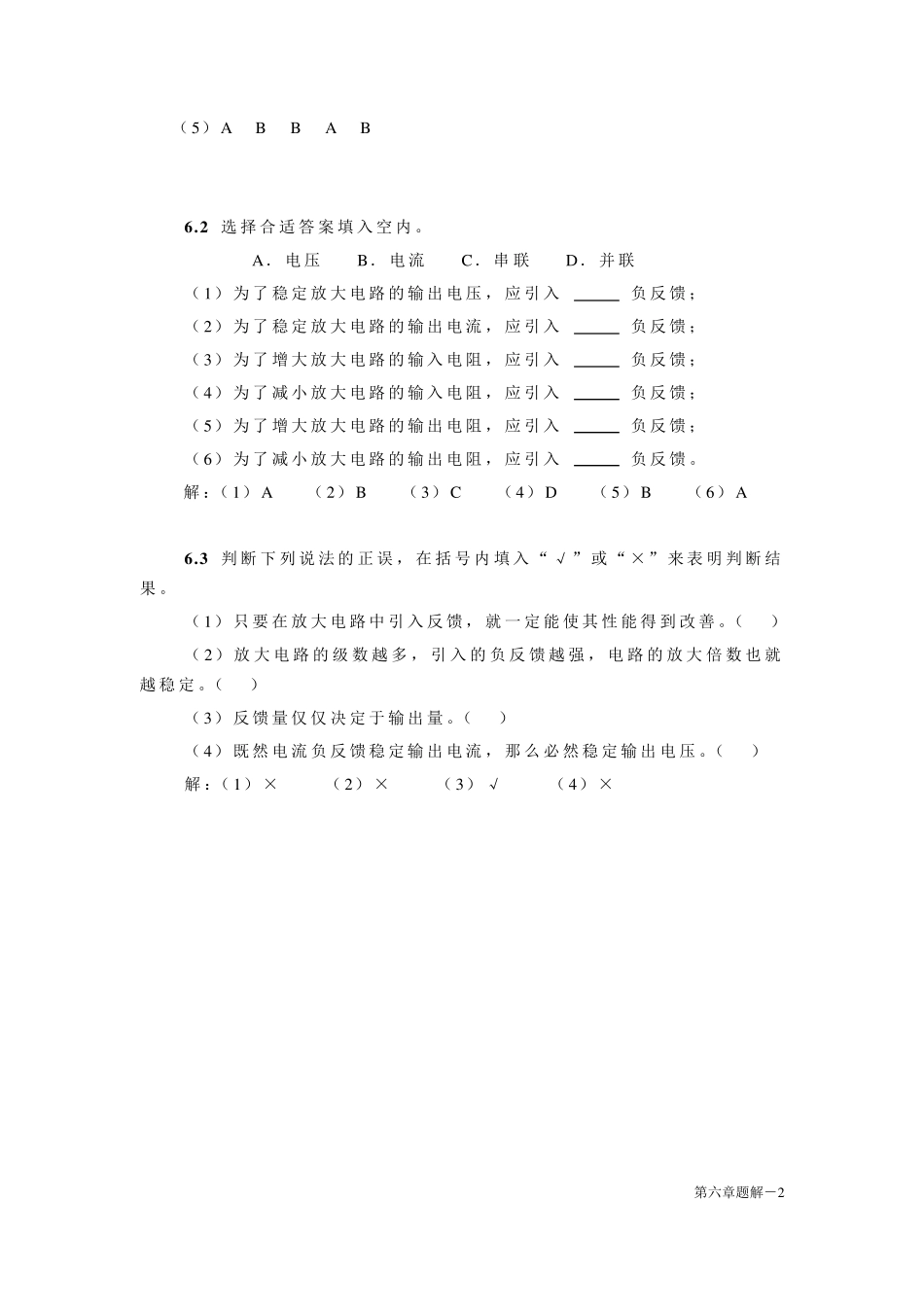

第六章题解-1 放大电路中的反馈 习 题 6 .1 选择合适的答案填入空内。 (1)对于放大电路,所谓开环是指 。 A.无信号源 B.无反馈通路 C.无电源 D .无负载 而所谓闭环是指 。 A.考虑信号源内阻 B.存在反馈通路 C.接入电源 D .接入负载 (2)在输入量不变的情况下,若引入反馈后 ,则说明引入的反馈是负反馈。 A.输入电阻增大 B.输出量增大 C.净输入量增大 D .净输入量减小 (3)直流负反馈是指 。 A.直接耦合放大电路中所引入的负反馈 B.只有放大直流信号时才有的负反馈 C.在直流通路中的负反馈 (4)交流负反馈是指 。 A.阻容耦合放大电路中所引入的负反馈 B.只有放大交流信号时才有的负反馈 C.在交流通路中的负反馈 (5)为了实现下列目的,应引入 A.直流负反馈 B.交流负反馈 ① 为了稳 定 静 态 工 作 点 ,应引入 ; ② 为了稳 定 放大倍 数 ,应引入 ; ③ 为了改 变输入电阻和 输出电阻,应引入 ; ④ 为了抑 制 温 漂 ,应引入 ; ⑤ 为了展 宽 频 带 ,应引入 。 解:(1)B B (2)D (3)C (4)C 第六章题解-2 (5)A B B A B 6 .2 选择合适答案填入空内。 A.电压 B.电流 C.串联 D .并联 (1)为了稳定放大电路的输出电压,应引入 负反馈; (2)为了稳定放大电路的输出电流,应引入 负反馈; (3)为了增大放大电路的输入电阻,应引入 负反馈; (4)为了减小放大电路的输入电阻,应引入 负反馈; (5)为了增大放大电路的输出电阻,应引入 负反馈; (6)为了减小放大电路的输出电阻,应引入 负反馈。 解:(1)A (2)B (3)C (4)D (5)B (6)A 6 .3 判断下列说法的正误,在括号内填入“√”或“×”来 表 明 判断结果 。 (1)只 要 在放大电路中 引入反馈,就 一 定能 使 其 性 能 得 到 改 善 。( ) (2)放大电路的级 数 越 多 ,引入的负反馈越 强 ,电路的放大倍 数 也 就越 稳定。( ) (3)反馈量 仅 仅 决 定于 输出量 。( ) (4)既 然 电流负反馈稳定输出电流,那 么 必 然 稳定输出电压。( ) 解:(1)× (2)× (3)√ (4)× 第六章题解-3 6 .4 判断图P6.4 所示各电路中是否引入了反馈,是直流反馈还是交流反馈,是正反馈还是负反馈。 设 图中所有 电容 对 交流信 号 均 可 视 ...
