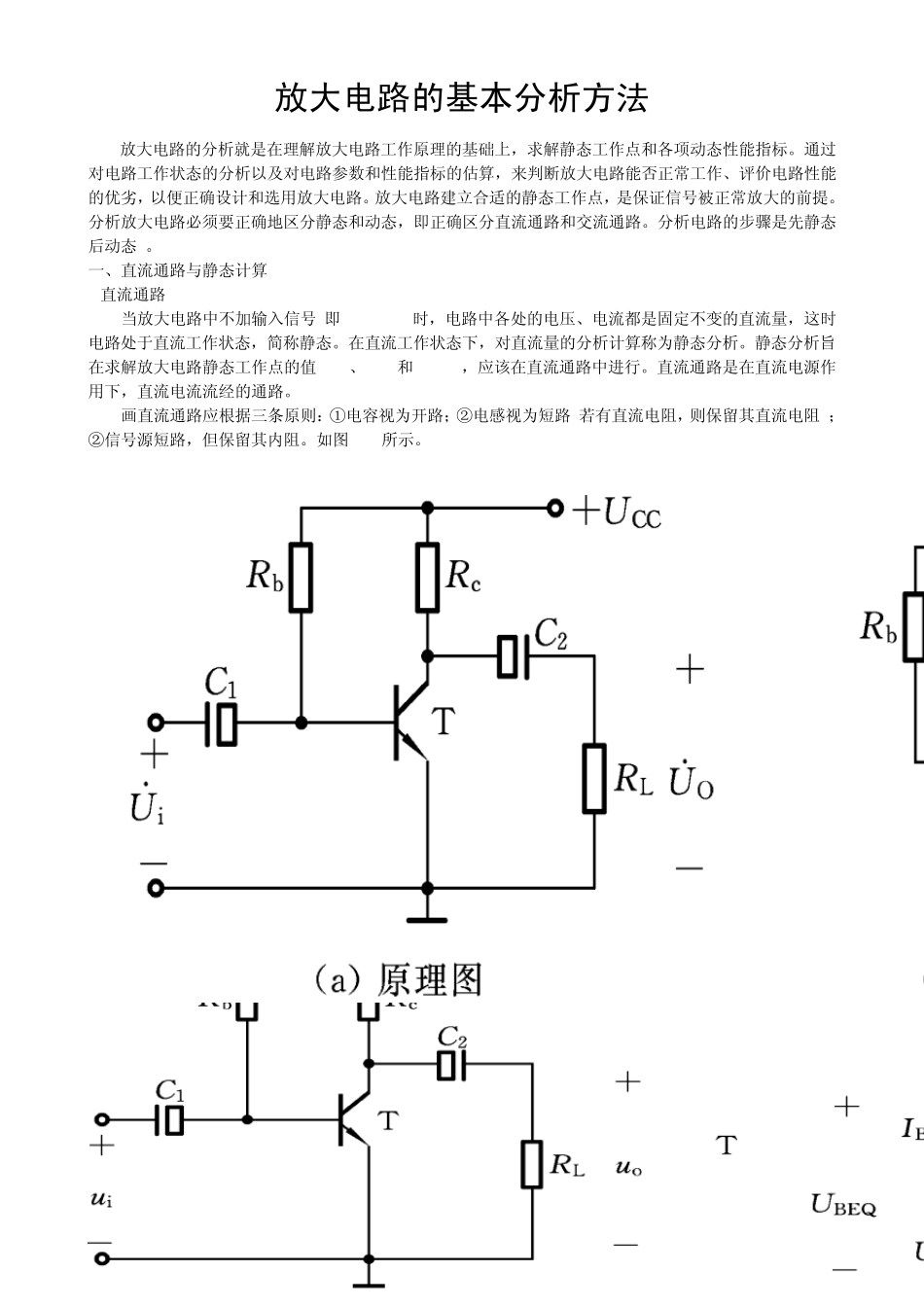

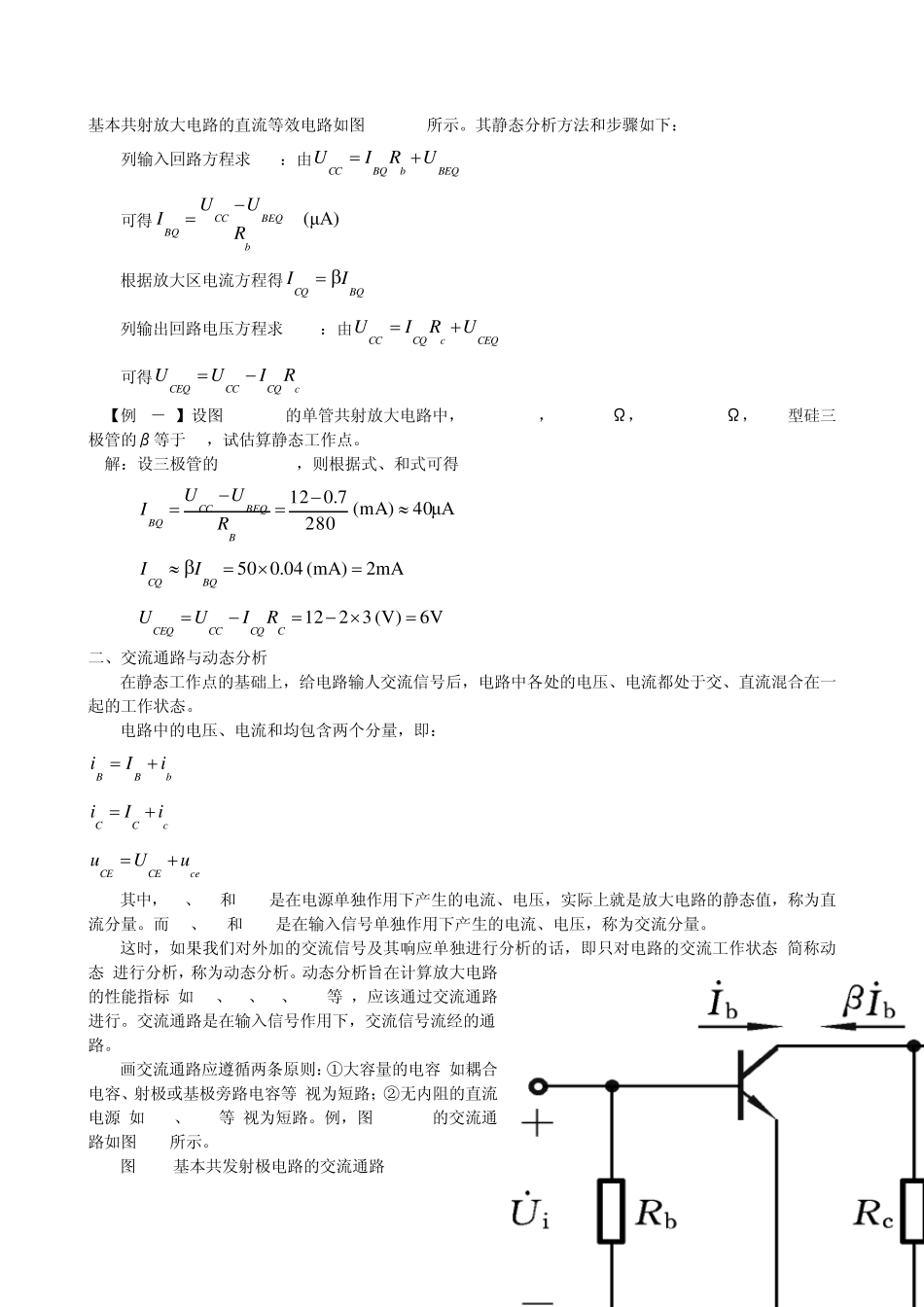

放大电路的基本分析方法 放大电路的分析就是在理解放大电路工作原理的基础上，求解静态工作点和各项动态性能指标。通过对电路工作状态的分析以及对电路参数和性能指标的估算，来判断放大电路能否正常工作、评价电路性能的优劣，以便正确设计和选用放大电路。放大电路建立合适的静态工作点，是保证信号被正常放大的前提。分析放大电路必须要正确地区分静态和动态，即正确区分直流通路和交流通路。分析电路的步骤是先静态后动态 。 一、直流通路与静态计算 1直流通路 当放大电路中不加输入信号(即u i = 0)时，电路中各处的电压、电流都是固定不变的直流量，这时电路处于直流工作状态，简称静态。在直流工作状态下，对直流量的分析计算称为静态分析。静态分析旨在求解放大电路静态工作点的值(IBQ、ICQ和UCEQ)，应该在直流通路中进行。直流通路是在直流电源作用下，直流电流流经的通路。 画直流通路应根据三条原则：①电容视为开路；②电感视为短路(若有直流电阻，则保留其直流电阻)；②信号源短路，但保留其内阻。如图 2-7所示。 图 2-7 2静态计算 静态计算就是计算放大电路的静态工作点UBEQ、IBQ、ICQ和UCEQ。通常，硅管的|UBEQ |＝0.7V，锗管的|UBEQ |＝0.3V，无须求解。 以基本共射放大电路为例，如图 2-7 (a)所示。用等效电路分析法进行静态分析。 图 2-8 基本共射放大电路的直流等效电路如图 2-8 (b)所示。其静态分析方法和步骤如下： 列输入回路方程求 IBQ：由BEQbBQCCURIU 可得)μA(bBEQCCBQRUUI 根据放大区电流方程得BQCQII 列输出回路电压方程求 UCEQ：由CEQcCQCCURIU 可得cCQCCCEQRIUU 【例 2－1】设图 2-8 (b)的单管共射放大电路中，UCC = 12V，Rc = 3kΩ，Rb = 280 kΩ，NPN型硅三极管的β等于 50，试估算静态工作点。 解：设三极管的 UBEQ=0.7V，则根据式、和式可得 μA40)mA(2807.012BBEQCCBQRUUI mA2)mA(04.050BQCQII V6)V(3212CCQCCCEQRIUU 二、交流通路与动态分析 在静态工作点的基础上，给电路输人交流信号后，电路中各处的电压、电流都处于交、直流混合在一起的工作状态。 电路中的电压、电流和均包含两个分量，即： bBBiIi cCCiIi ceCECEuUu 其中，IB、IC和 UCE是在电源单独作用下产生的电流、电压，实际上就是放大电路的静态值，称为直流分量。而 ib、ic和 uce是在输入信号单独作用下产生的电流、...
