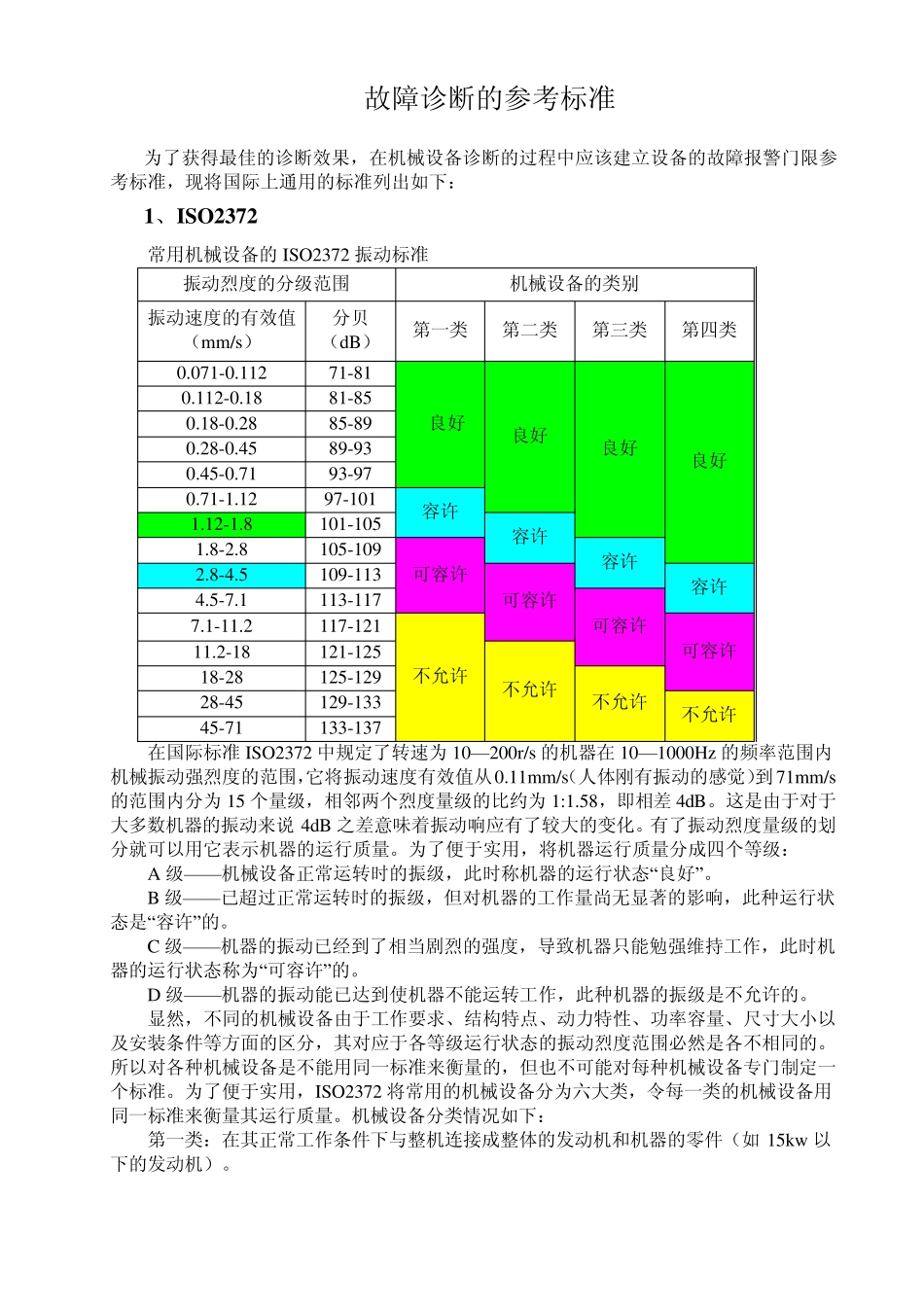

故障诊断的参考标准 为了获得最佳的诊断效果，在机械设备诊断的过程中应该建立设备的故障报警门限参考标准，现将国际上通用的标准列出如下： 1、ISO2372 常用机械设备的ISO2372 振动标准 振动烈度的分级范围 机械设备的类别 振动速度的有效值 （mm/s） 分贝 （dB） 第一类 第二类 第三类 第四类 0.071-0.112 71-81 良好 良好 良好 良好 0.112-0.18 81-85 0.18-0.28 85-89 0.28-0.45 89-93 0.45-0.71 93-97 0.71-1.12 97-101 容许 1.12-1.8 101-105 容许 1.8-2.8 105-109 可容许 容许 2.8-4.5 109-113 可容许 容许 4.5-7.1 113-117 可容许 7.1-11.2 117-121 不允许 可容许 11.2-18 121-125 不允许 18-28 125-129 不允许 28-45 129-133 不允许 45-71 133-137 在国际标准ISO2372 中规定了转速为10—200r/s 的机器在10—1000Hz的频率范围内机械振动强烈度的范围，它将振动速度有效值从0.11mm/s（人体刚有振动的感觉）到71mm/s的范围内分为15 个量级，相邻两个烈度量级的比约为1:1.58，即相差 4dB。这是由于对于大多数机器的振动来说 4dB 之差意味着振动响应有了较大的变化。有了振动烈度量级的划分就可以用它表示机器的运行质量。为了便于实用，将机器运行质量分成四个等级： A 级——机械设备正常运转时的振级，此时称机器的运行状态“良好”。 B 级——已超过正常运转时的振级，但对机器的工作量尚无显著的影响，此种运行状态是“容许”的。 C 级——机器的振动已经到了相当剧烈的强度，导致机器只能勉强维持工作，此时机器的运行状态称为“可容许”的。 D 级——机器的振动能已达到使机器不能运转工作，此种机器的振级是不允许的。 显然，不同的机械设备由于工作要求、结构特点、动力特性、功率容量、尺寸大小以及安装条件等方面的区分，其对应于各等级运行状态的振动烈度范围必然是各不相同的。所以对各种机械设备是不能用同一标准来衡量的，但也不可能对每种机械设备专门制定一个标准。为了便于实用，ISO2372 将常用的机械设备分为六大类，令每一类的机械设备用同一标准来衡量其运行质量。机械设备分类情况如下： 第一类：在其正常工作条件下与整机连接成整体的发动机和机器的零件（如15kw 以下的发动机）。 第二类：设有专用基础的中等尺寸的机器（如15—75kw 的发电机）及刚性固定在专用基础上的发动机和机器（300kw 以下）。 第三类：安装在测振方向上相...
