教室音响系统设计方案

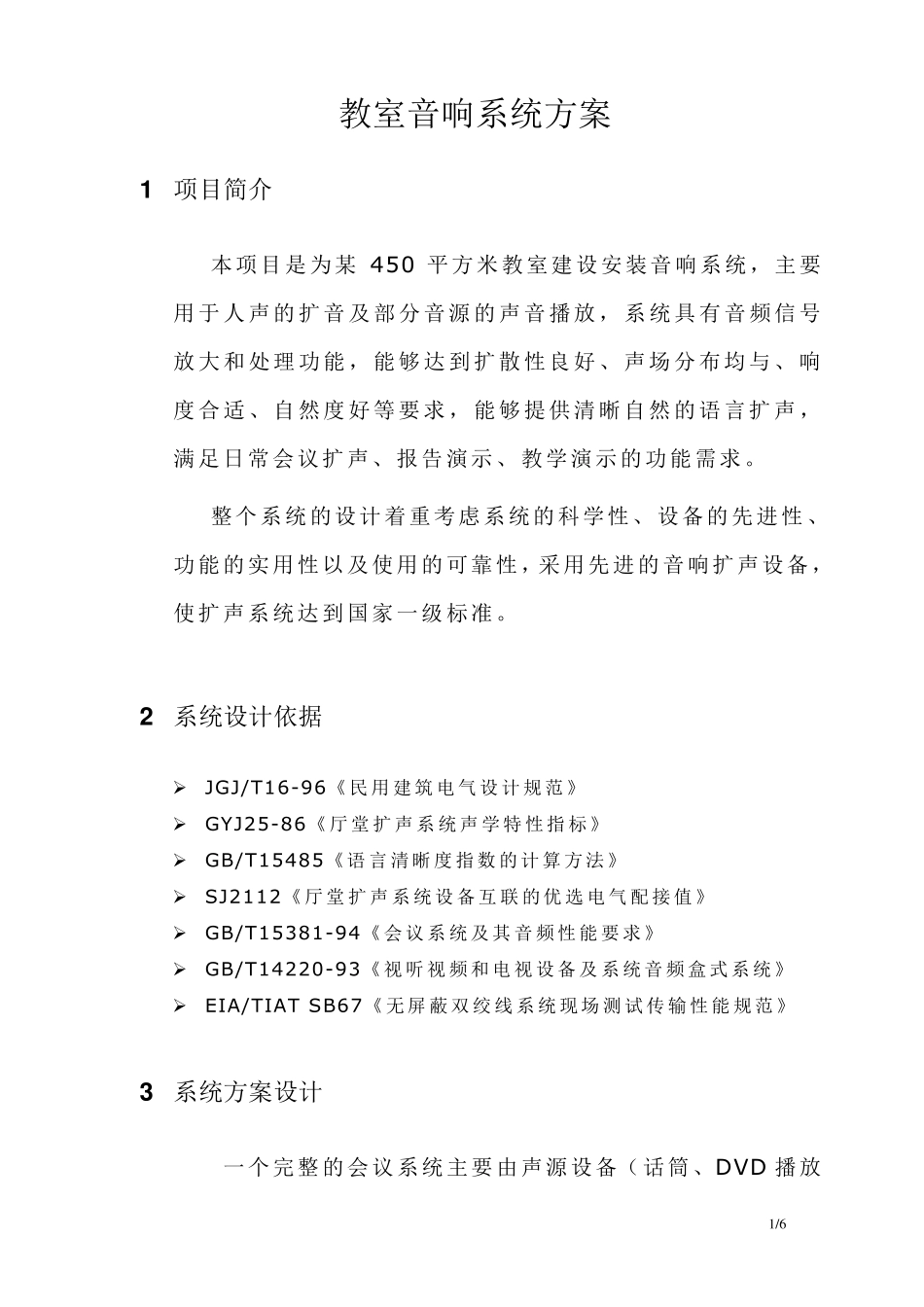

1 /6 教室音响系统方案 1 项目简介 本项目是为某450 平方米教室建设安装音响系统，主要用于人声的扩音及部分音源的声音播放，系统具有音频信号放大和处理功能，能够达到扩散性良好、声场分布均与 、响度合适 、自 然度 好等要求 ，能够提供清 晰自 然的语言扩声，满足日常会议扩声、报告演示、 教学演示的功能需求。 整个系统的设计着重考虑系统的科学性、设备的先进性、功能的实用性以及使用的可靠性，采用先进的音响扩声设备，使扩声系统达到国家一级标准。 2 系统设计依据 ➢ JGJ/T16-96《 民 用建筑 电 气 设计 规 范 》 ➢ GYJ25-86《 厅 堂 扩声系统声学 特 性指 标 》 ➢ GB/T15485《 语 言 清 晰 度 指 数 的计 算 方法 》 ➢ SJ2112《 厅 堂 扩声系统设备 互 联 的优 选 电 气 配 接 值 》 ➢ GB/T15381-94《 会 议 系统及其 音频性能要求 》 ➢ GB/T14220-93《 视 听 视 频和电 视 设备 及系统音频盒 式 系统》 ➢ EIA/TIAT SB67《 无 屏 蔽 双 绞 线 系统现 场 测 试 传 输 性能规 范 》 3 系统方案设计 一个完整的会议系统主要由声源设备（话筒、DVD 播放 2 /6 器等），调控设备（调音台等），放大设备（功率放大器），重放设备（音响组合）和周边设备（均衡器、分讯器等）组成。 系统连接示意图如下： 3.1.1 会议发言系统 会议麦克风： 话筒是一个会议系统中最前端的音频采集部分，他的质量的好坏对于整个系统的性能起着举足轻重的作用。 3 /6 3 .1 .2 音 响 扩 声 系 统 本 项 目 会 议 室 的 音 响 扩 声 系 统 在 功 能 上 以 满 足 教 学 /报 告 为主 。 3 .1 .2 .1 达 到 的 主 要 指 标 音 响 系 统 的 设 计 按 照 国 家 有 关 标 准 ， 达 到 中 华 人 民 共 和 国 广电 部GYJ25-86 厅 堂 扩 声 系 统 声 学 特 性 指 标 中 对 语 言 和 音 乐 兼 用扩 声 系 统 的 一 级 （ 最 高 级 ） 指 标 ：  0.125-4kHz 范 围 内 平 均 声 压 级 ≥ 98dB  传 输 频 率 特 性 ：630～ 8kHz,以125～ 4kHz 的 平 均 声 压 级 为0dB,允 许 +4 ～ -12Db,且 在125～ 4kHz 内 允 许 ≤ ﹢ ﹣ 4dB  传 声 增 益 ： 125～ 4KHZ 的 平 均 值 ...
