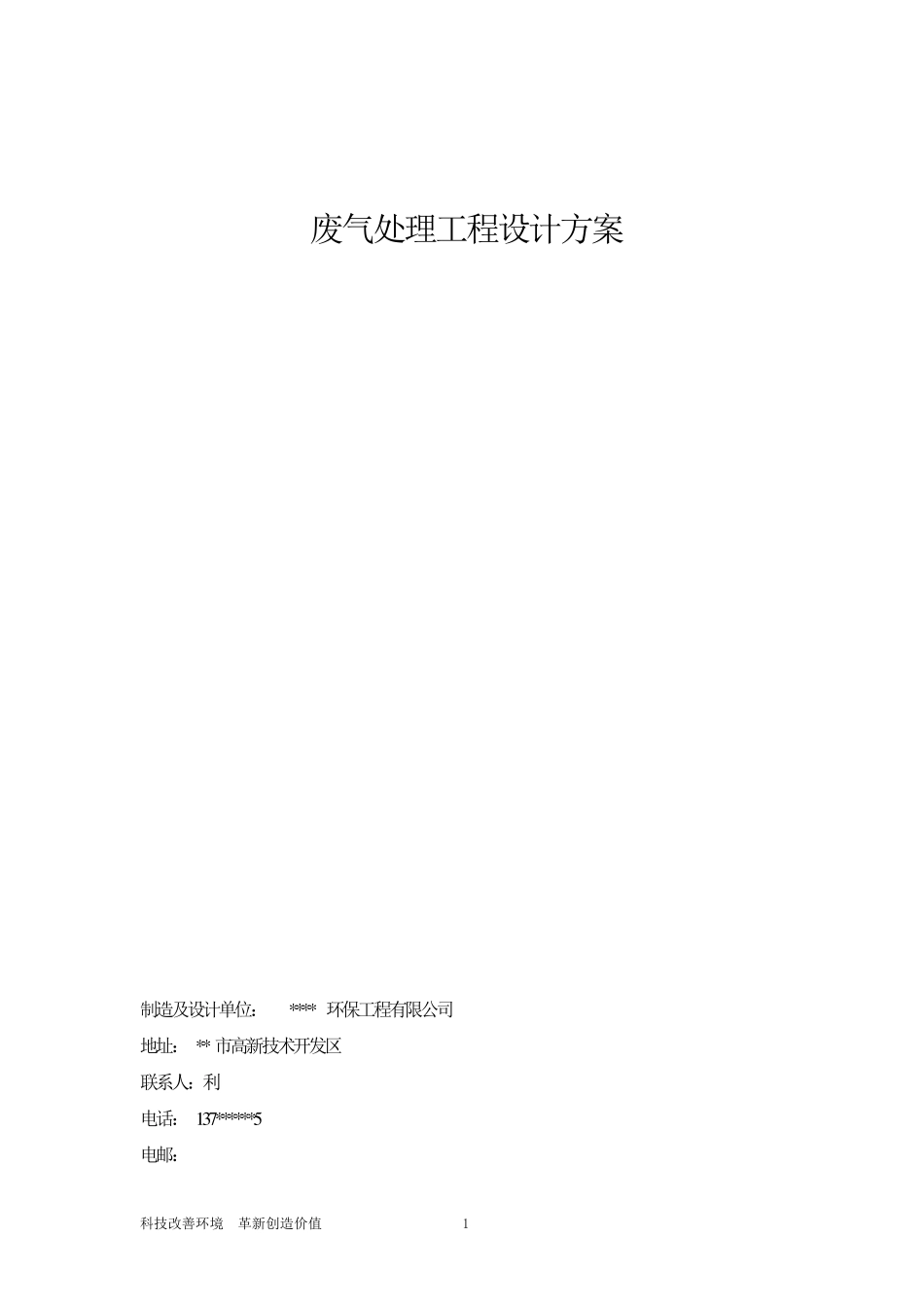

科技改善环境 革新创造价值 1 废气处理工程设计方案 制造及设计单位：**** 环保工程有限公司 地址：** 市高新技术开发区 联系人：利 电话：137******5 电邮： 科技改善环境 革新创造价值 2 一．概况 1. 项目名称 树脂搅拌、混料废气，烘干废气处理；催化燃烧工艺 2. 工程范围及内容 本设备设计及制造范围为废气的净化处理工艺、总图布置、设备制造、电气、仪表及必要的管道连接，电线电缆等辅助设施。总电源接入电控柜、设备的基础或其他公共工程由使用单位负责。 二．设计依据 GB16297-1996 大气污染物综合排放标准 DB37/ 2801.7—2019 挥发性有机物排放标准 第 7 部分：其他行业 GB/T5226.1-1996 工业机械电器设备通用技术条件 HJ/T389-2007 中华人民共和国环境行业标准----环境保护产品技术要求（工业有机废气催化净化装置） 工业设备焊接及技术规范及其他有关设计规范。 1. 设计原则 本净化设备的提供，首先保证设备的处理能力，其次保证尾气的有效达标排放。 本方案设计保证净化要求的前提下尽量做到节省投资，充分废气处理设备的社会效益、经济效益和环境效益； 所采用的工艺措施既具有合理性又具有先进性以保证运行管理简便灵 活 ，尽可能采用最 新 节能技术和设备，降 低 设备造价 、减 少 占 地 和运行成 本； 设计选 用合理的自 动 化技术及监 测 仪表，提高 设备运行管理水 平 ； 总图布置要求紧 凑 合理、管理操 作 方便。 三．背景资料、设备规模的确定及尾气的排放标准 1. 背景资料 磨 具有限 公司 位于 经济开 发区 ，为生 产树脂砂 轮 企 业。企 业现 生 产规模 5 0 0 0吨 /年 。企 业现 有树脂搅拌、混料工序 废气、烘干工序 等有机废气未 经收 集 和处理，现 依 据 业主 排放废气的实 际 现 状 将 树脂混料车 间 的有机废气经集 气罩 收 集 进如 现有布袋 除 尘 器处理后 通过 管道引 入烘干废气的催化燃烧处理装置进行统 一 处理；烘干电窑 为6 台 ，交 替 循 环使用。烘干废气经催化燃烧废气处理装置处理： 1 ． 厂 内 烘干电窑 、车 间 内 树脂搅拌、混料工序 科技改善环境 革新创造价值 3 2．废气处理风量：10000 m³/h；温度：30-60℃ 2 . 设备规模的确定 根据以上处理风量和废气的特性，属于大风量低浓度，因此归纳后确定以下处理废气的工艺及设备...
