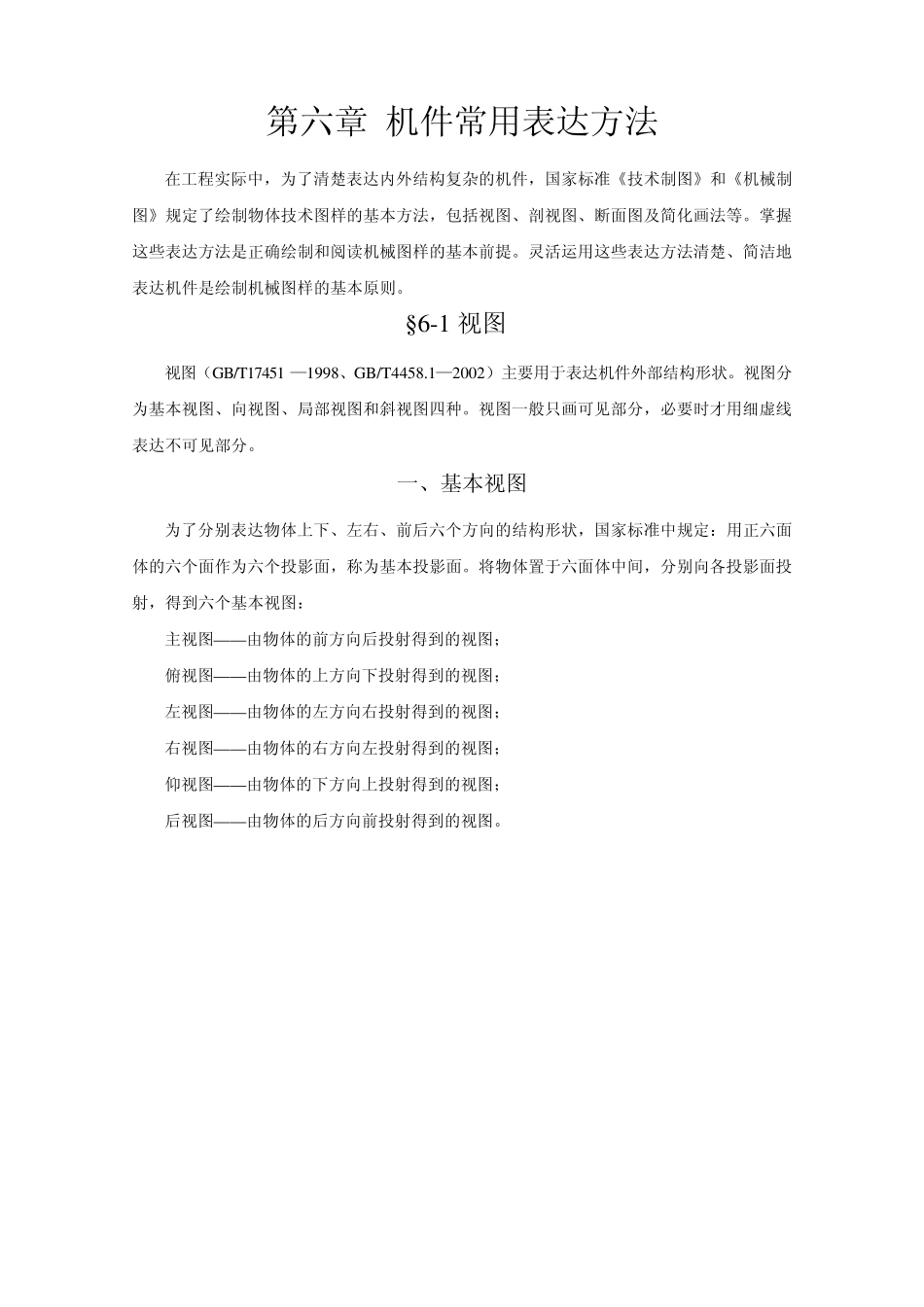

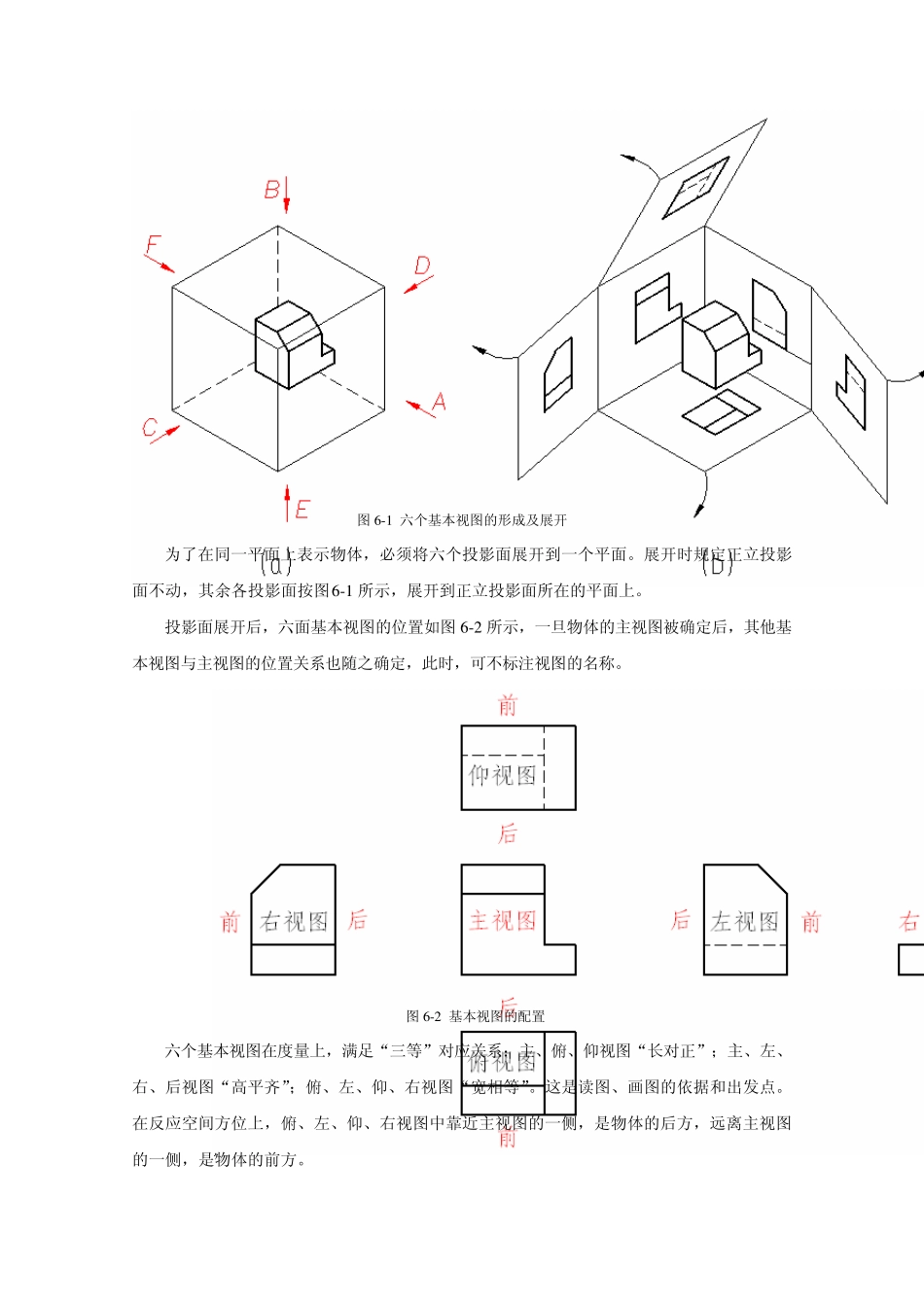

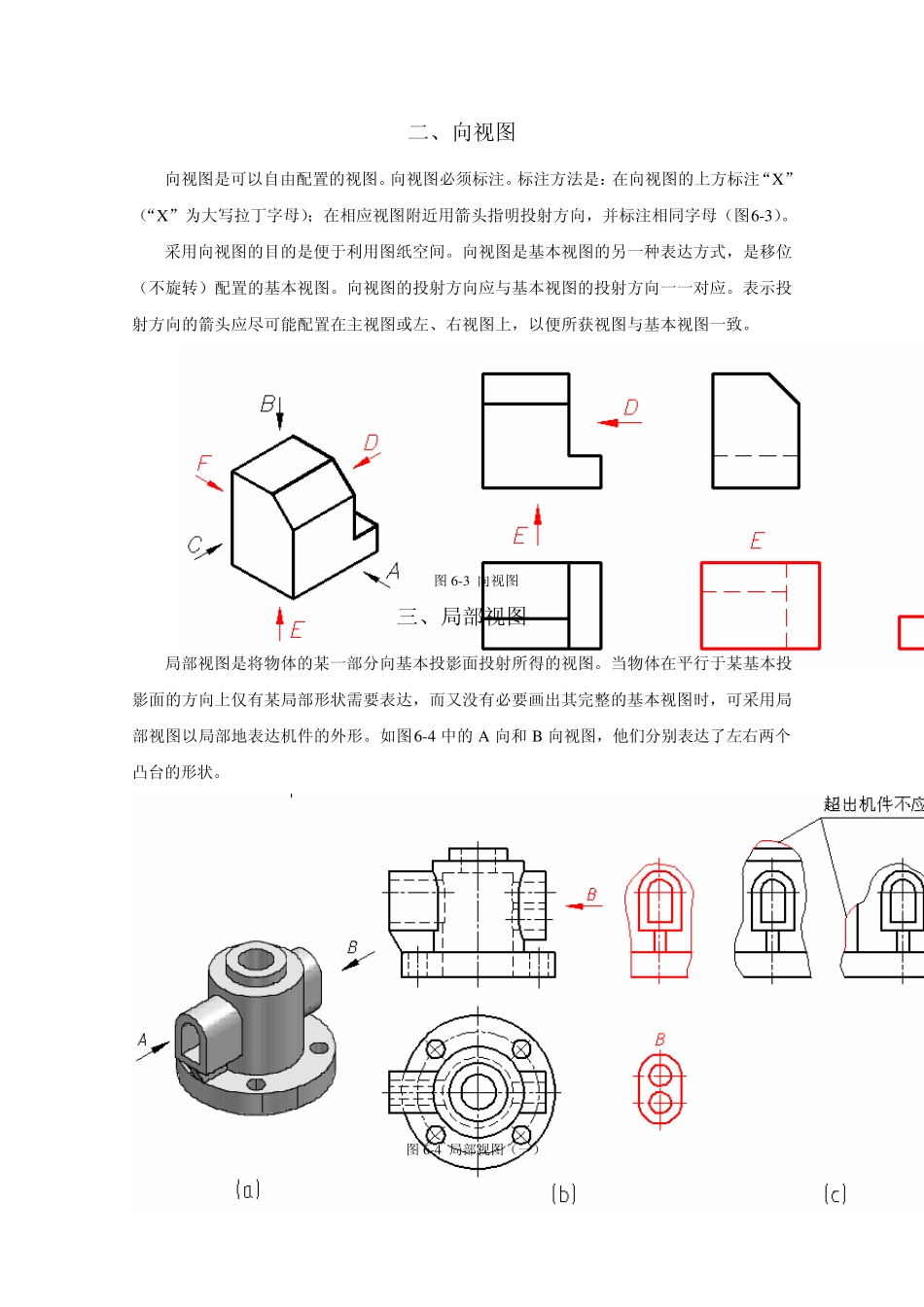

第六章 机件常用表达方法 在工程实际中，为了清楚表达内外结构复杂的机件，国家标准《技术制图》和《机械制图》规定了绘制物体技术图样的基本方法，包括视图、剖视图、断面图及简化画法等。掌握这些表达方法是正确绘制和阅读机械图样的基本前提。灵活运用这些表达方法清楚、简洁地表达机件是绘制机械图样的基本原则。 §6-1 视图 视图（GB/T17451 —1998、GB/T4458.1—2002）主要用于表达机件外部结构形状。视图分为基本视图、向视图、局部视图和斜视图四种。视图一般只画可见部分，必要时才用细虚线表达不可见部分。 一、基本视图 为了分别表达物体上下、左右、前后六个方向的结构形状，国家标准中规定：用正六面体的六个面作为六个投影面，称为基本投影面。将物体置于六面体中间，分别向各投影面投射，得到六个基本视图： 主视图— — 由物体的前方向后投射得到的视图； 俯视图— — 由物体的上方向下投射得到的视图； 左视图— — 由物体的左方向右投射得到的视图； 右视图— — 由物体的右方向左投射得到的视图； 仰视图— — 由物体的下方向上投射得到的视图； 后视图— — 由物体的后方向前投射得到的视图。 图6 -1 六个基本视图的形成及展开 为了在同一平面上表示物体，必须将六个投影面展开到一个平面。展开时规定正立投影面不动，其余各投影面按图6 -1 所示，展开到正立投影面所在的平面上。 投影面展开后，六面基本视图的位置如图6 -2 所示，一旦物体的主视图被确定后，其他基本视图与主视图的位置关系也随之确定，此时，可不标注视图的名称。 图6 -2 基本视图的配置 六个基本视图在度量上，满足“三等”对应关系：主、俯、仰视图“长对正”；主、左、右、后视图“高平齐”；俯、左、仰、右视图“宽相等”。这是读图、画图的依据和出发点。在反应空间方位上，俯、左、仰、右视图中靠近主视图的一侧，是物体的后方，远离主视图的一侧，是物体的前方。 二、向视图 向视图是可以自由配置的视图。向视图必须标注。标注方法是：在向视图的上方标注“X”（“X”为大写拉丁字母）；在相应视图附近用箭头指明投射方向，并标注相同字母（图6-3）。 采用向视图的目的是便于利用图纸空间。向视图是基本视图的另一种表达方式，是移位（不旋转）配置的基本视图。向视图的投射方向应与基本视图的投射方向一一对应。表示投射方向的箭头应尽可能配置在主视图或左、右视图上，以便所获视图与基本视图一致。 图...
