机动车检测作业指导书

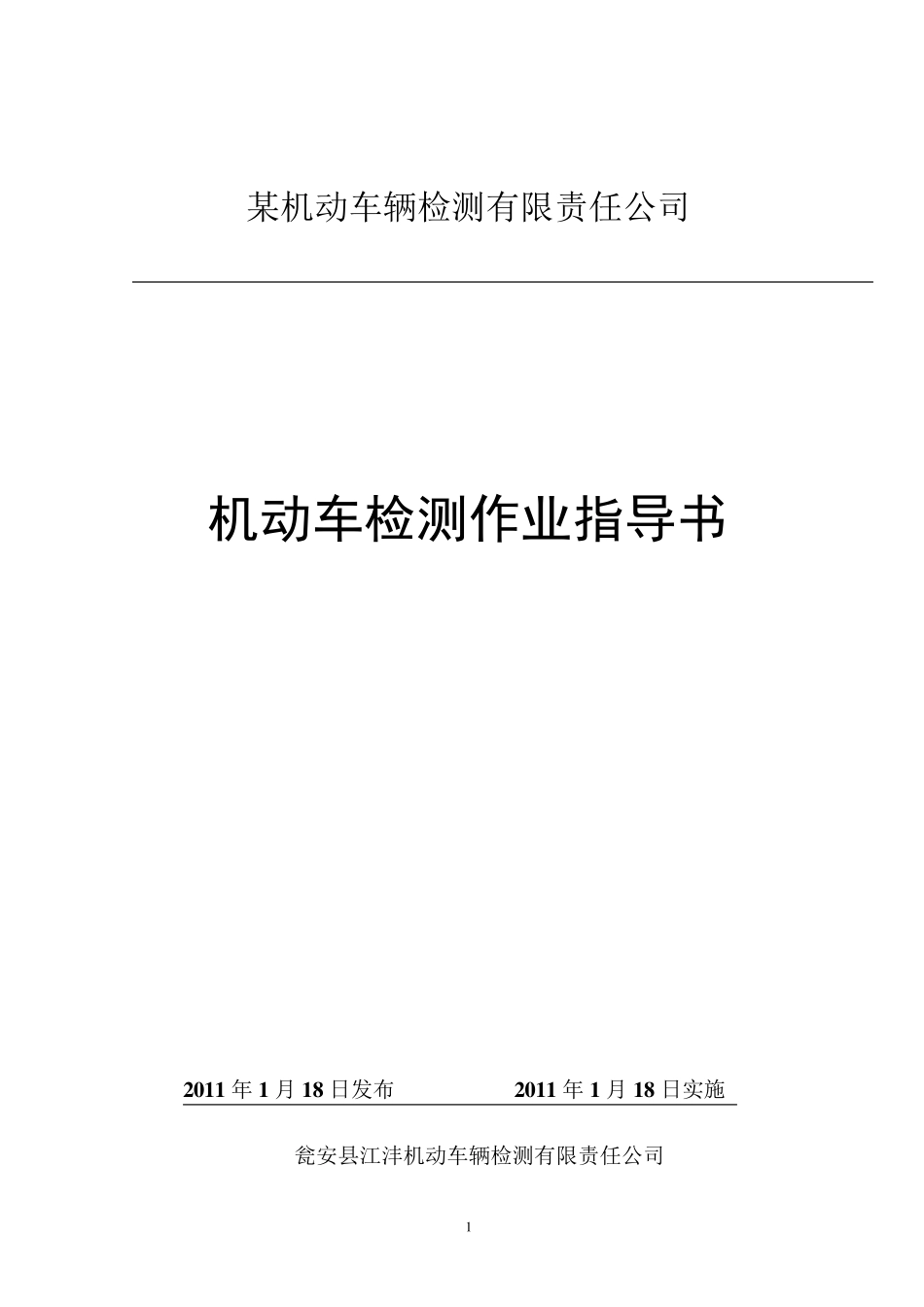

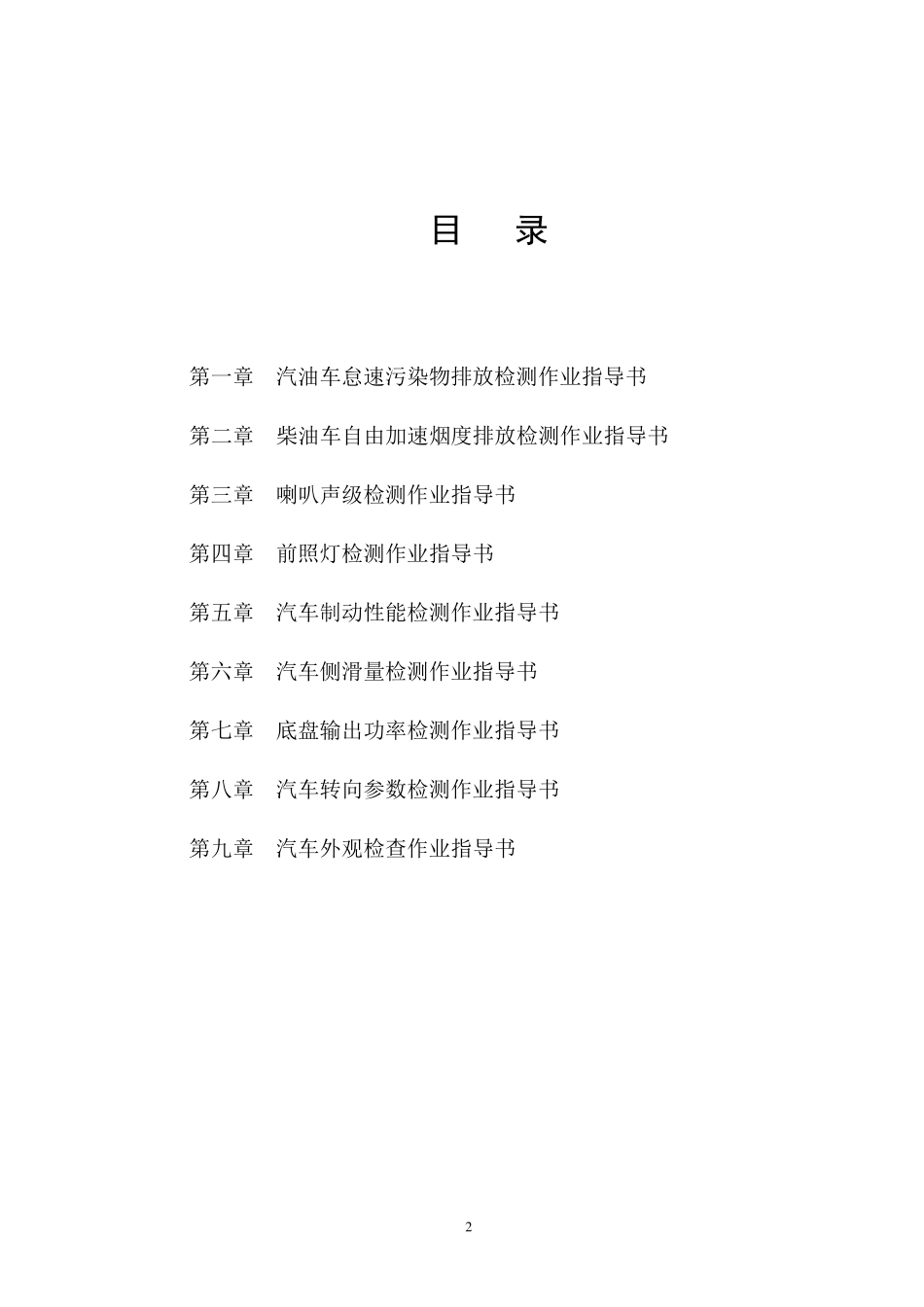

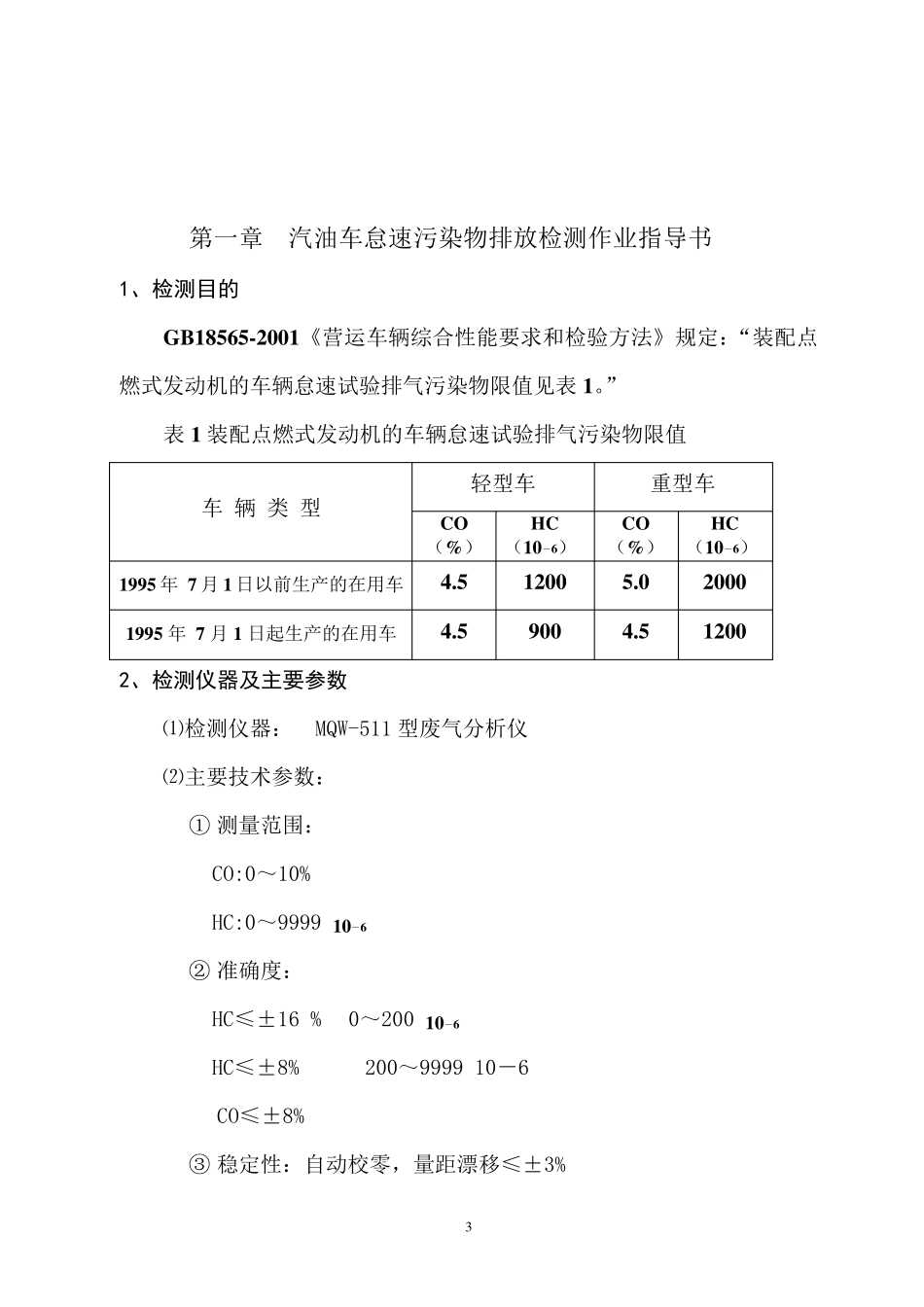

1 某机动车辆检测有限责任公司 机动车检测作业指导书 2 0 1 1 年 1 月 1 8 日发布 2 0 1 1 年 1 月 1 8 日实施 瓮安县江沣机动车辆检测有限责任公司 2 目 录 第一章 汽油车怠速污染物排放检测作业指导书 第二章 柴油车自由加速烟度排放检测作业指导书 第三章 喇叭声级检测作业指导书 第四章 前照灯检测作业指导书 第五章 汽车制动性能检测作业指导书 第六章 汽车侧滑量检测作业指导书 第七章 底盘输出功率检测作业指导书 第八章 汽车转向参数检测作业指导书 第九章 汽车外观检查作业指导书 3 第一章 汽油车怠速污染物排放检测作业指导书 1、检测目的 GB18565-2001《营运车辆综合性能要求和检验方法》规定：“装配点燃式发动机的车辆怠速试验排气污染物限值见表1。” 表1 装配点燃式发动机的车辆怠速试验排气污染物限值 车 辆 类 型 轻型车 重型车 CO （%） HC （10－6） CO （%） HC （10－6） 1995 年 7 月1 日以前生产的在用车 4.5 1200 5.0 2000 1995 年 7 月1 日起生产的在用车 4.5 900 4.5 1200 2、检测仪器及主要参数 ⑴检测仪器： MQW-511 型废气分析仪 ⑵主要技术参数： ① 测量范围： CO:0～10% HC:0～9999 10－6 ② 准确度： HC≤±16 % 0～200 10－6 HC≤±8% 200～9999 10－6 CO≤±8% ③ 稳定性：自动校零，量距漂移≤±3% 4 ④ 重复性：重复检测误差≤±2% ⑤ 分辨率：HC 为 1 10–6 ，CO 为 0.01%VOL ⑥ 使用环境条件：温度 0～40 度，相对湿度≤90% ⑦ 响应时间：95%响应不大于 10 秒 ⑧ 取样方式：从排气管直接取样。 3、准备工作 ⑴检查机箱外的水分离器是否装好,并连接固定取样管。 ⑵检查前置粉尘过滤器和机箱口过滤器是否清洁。 ⑶检查电源电压，排除仪器附近有明显干扰的用电器。 4、检测操作 ⑴打开废气分析仪的电源开头，预热机器等待屏幕上 SF-8111 字样消失后，打开抽气泵开头，按一下复位开头。 ⑵打开工位计算机，进入检测程序，引导系统的点阵屏上，显示“尾气检测”。 ⑶将废气分析仪取样管理插入排气管中不少于 30cm。 ⑷引导系统上显示“低怠速待数据稳定时采样”时，操纵发动机由高怠速转为低怠速，待废气分析仪数字稳定时，按下废气分析仪发送健盒上的采样键，这时计算机自动进行数据采集。 ⑸ 工控 机将采集数据进行处 理，并显示在 引导系统上。 ⑹ 引导...
