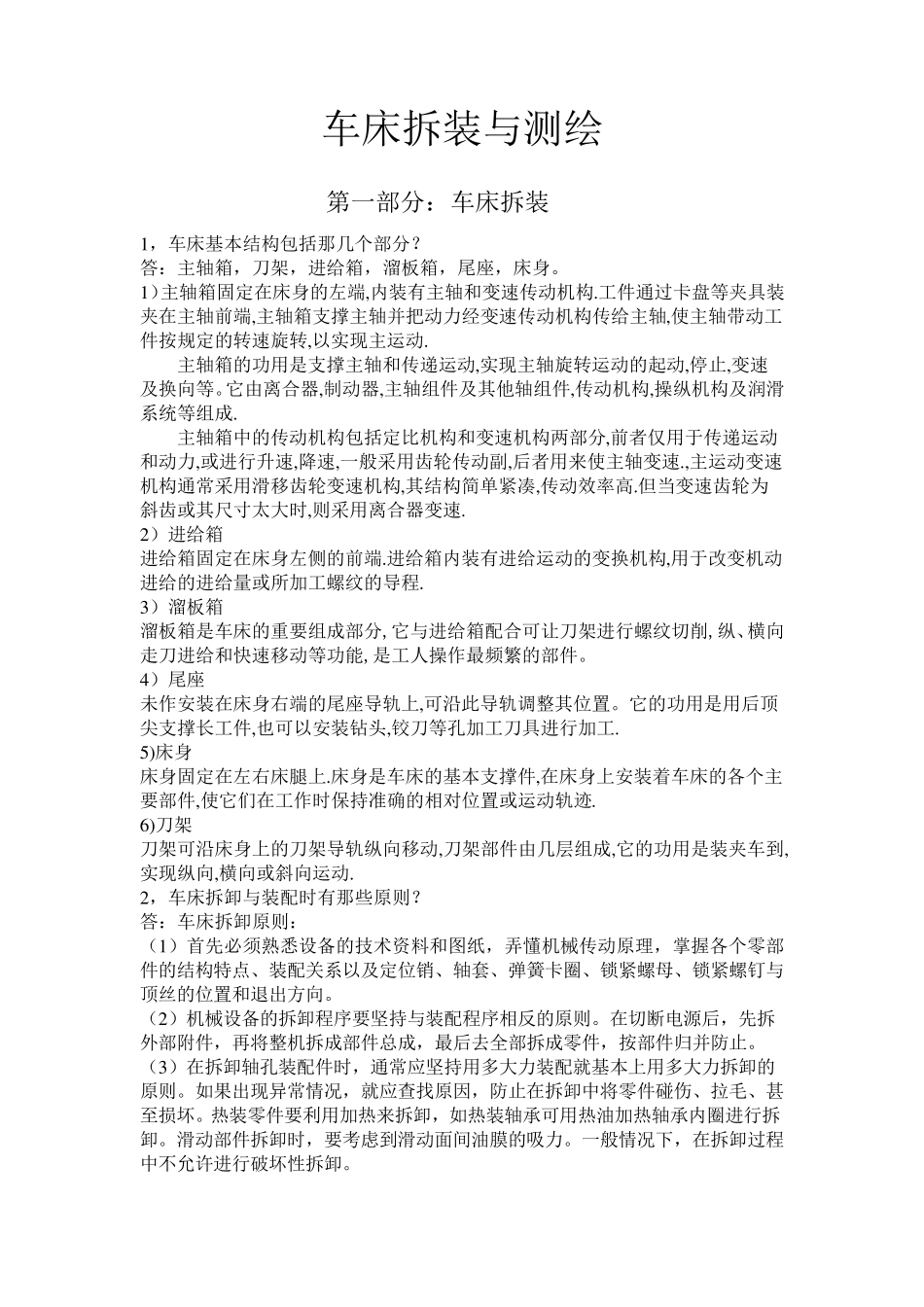

车 床 拆 装 与 测 绘 第 一 部 分 ： 车 床 拆 装 1 ， 车 床 基 本 结 构 包 括 那 几 个 部 分 ？ 答 ： 主 轴 箱 ， 刀 架 ， 进 给 箱 ， 溜 板 箱 ， 尾 座 ， 床 身 。 1 ）主 轴 箱 固 定 在 床 身 的 左 端 ,内 装 有 主 轴 和 变 速 传 动 机 构 .工 件 通 过 卡 盘 等 夹 具 装夹 在 主 轴 前 端 ,主 轴 箱 支 撑 主 轴 并 把 动 力 经 变 速 传 动 机 构 传 给 主 轴 ,使 主 轴 带 动 工件 按 规 定 的 转 速 旋 转 ,以 实 现 主 运 动 . 主 轴 箱 的 功 用 是 支 撑 主 轴 和 传 递 运 动 ,实 现 主 轴 旋 转 运 动 的 起 动 ,停 止 ,变 速及 换 向 等 。它 由 离 合 器 ,制 动 器 ,主 轴 组 件 及 其 他 轴 组 件 ,传 动 机 构 ,操 纵 机 构 及 润 滑系 统 等 组 成 . 主 轴 箱 中 的 传 动 机 构 包 括 定 比 机 构 和 变 速 机 构 两 部 分 ,前 者 仅 用 于 传 递 运 动和 动 力 ,或 进 行 升 速 ,降 速 ,一 般 采 用 齿 轮 传 动 副 ,后 者 用 来 使 主 轴 变 速 .,主 运 动 变 速机 构 通 常 采 用 滑 移 齿 轮 变 速 机 构 ,其 结 构 简 单 紧 凑 ,传 动 效 率高.但当变 速 齿 轮 为斜齿 或 其 尺寸太大时,则采 用 离 合 器 变 速 . 2 ） 进 给 箱 进 给 箱 固 定 在 床 身 左 侧的 前 端 .进 给 箱 内 装 有 进 给 运 动 的 变 换 机 构 ,用 于 改变 机 动进 给 的 进 给 量或 所加工 螺纹的 导程. 3 ） 溜 板 箱 溜 板 箱 是 车 床 的 重要组 成 部 分 ,它 与 进 给 箱 配合 可让刀 架 进 行 螺纹切削,纵 、横向走刀 进 给 和 快速 移 动 等 功 能,是 工 人操 作最频繁的 部 件 。 4 ） 尾 座 未作安装 在 床 身 右端 的 尾 座 导轨上,可沿此导轨调整其 位置。 它 的 功 用 是 用 后 顶尖支 撑 长工 件 ,也可以 安装 钻头,铰刀 等 孔加工 刀 具 进 行 加工 . 5 )床 身 床 身 固 定 在 左 右床 腿上.床 身 是 车 床 的 基 本 支 撑 件 ,在 ...
