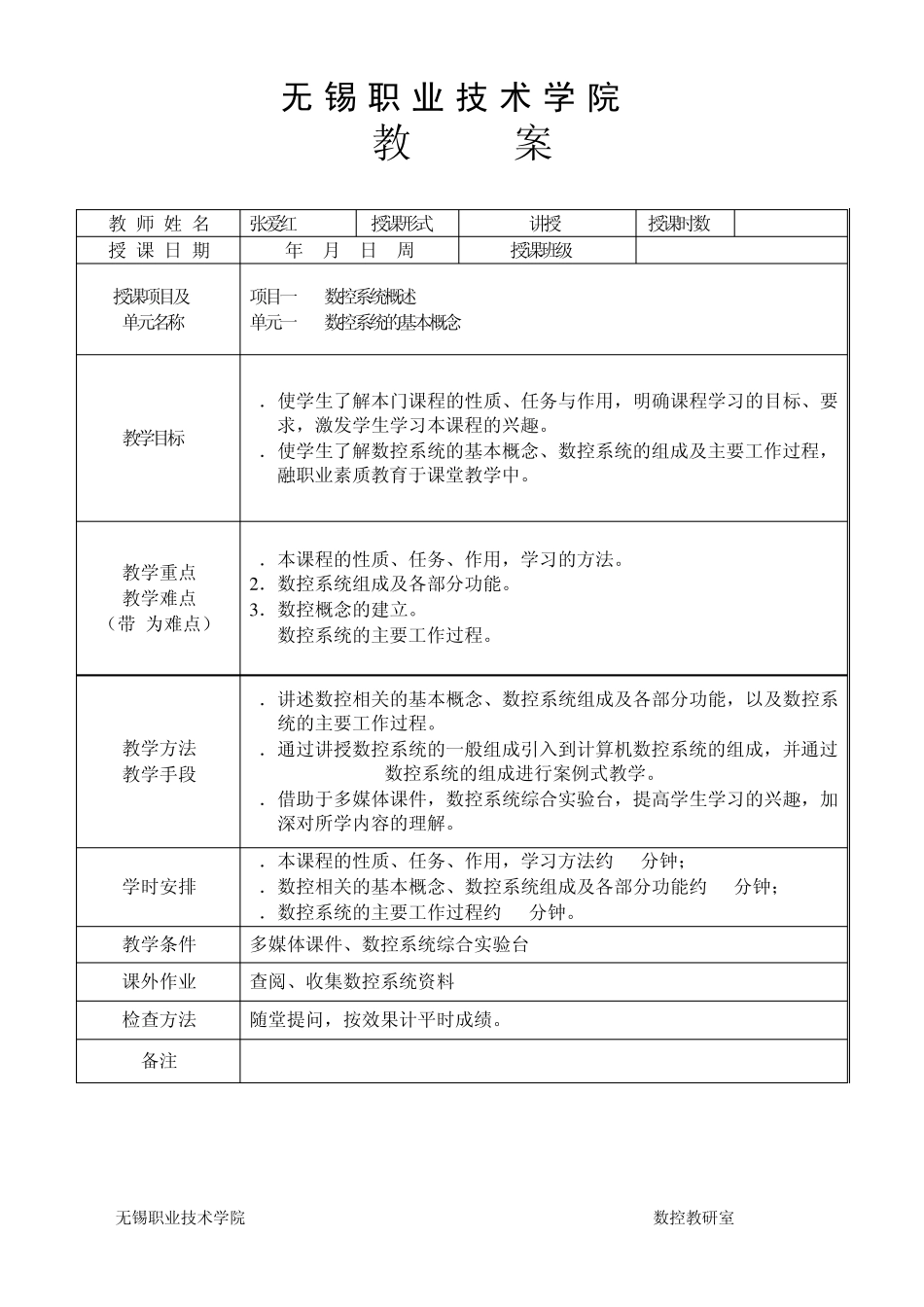

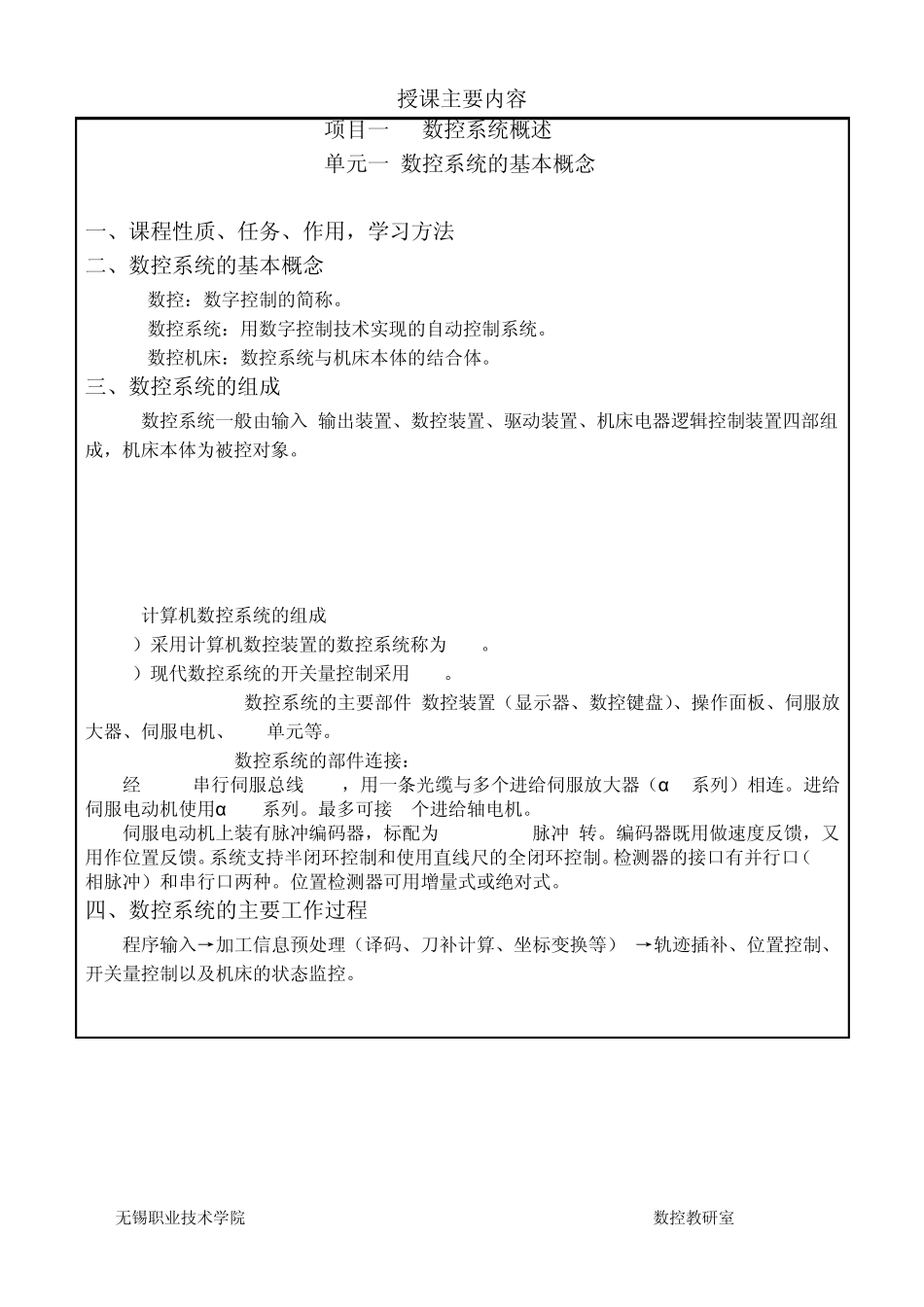

无锡职业技术学院 数控教研室 机床数控系统 教 案 （48学时、2007版） 主讲教师: 张爱红 无锡职业技术学院 无锡职业技术学院 数控教研室 无 锡 职 业 技 术 学 院 教 案 教 师 姓 名 张爱红 授课形式 讲授 授课时数 2 授 课 日 期 年 月 日 周 授课班级 授课项目及 单元名称 项目一 数控系统概述 单元一 数控系统的基本概念 教学目标 1．使学生了解本门课程的性质、任务与作用，明确课程学习的目标、要求，激发学生学习本课程的兴趣。 2．使学生了解数控系统的基本概念、数控系统的组成及主要工作过程，融职业素质教育于课堂教学中。 教学重点 教学难点 （带*为难点） 1．本课程的性质、任务、作用，学习的方法。 2 ．数控系统组成及各部分功能。 3 ．数控概念的建立。 *4.数控系统的主要工作过程。 教学方法 教学手段 1．讲述数控相关的基本概念、数控系统组成及各部分功能，以及数控系统的主要工作过程。 2．通过讲授数控系统的一般组成引入到计算机数控系统的组成，并通过Fanuc 0i-TC数控系统的组成进行案例式教学。 3．借助于多媒体课件，数控系统综合实验台，提高学生学习的兴趣，加深对所学内容的理解。 学时安排 1．本课程的性质、任务、作用，学习方法约 10分钟； 2．数控相关的基本概念、数控系统组成及各部分功能约 60分钟； 3．数控系统的主要工作过程约 20分钟。 教学条件 多媒体课件、数控系统综合实验台 课外作业 查阅、收集数控系统资料 检查方法 随堂提问，按效果计平时成绩。 备注 无锡职业技术学院 数控教研室 授课主要内容 项目一 数控系统概述 单元一 数控系统的基本概念 一、课程性质、任务、作用，学习方法 二、数控系统的基本概念 1.数控：数字控制的简称。 2.数控系统：用数字控制技术实现的自动控制系统。 3.数控机床：数控系统与机床本体的结合体。 三、数控系统的组成 1.数控系统一般由输入/输出装置、数控装置、驱动装置、机床电器逻辑控制装置四部组成，机床本体为被控对象。 2.计算机数控系统的组成 1）采用计算机数控装置的数控系统称为 CNC。 2）现代数控系统的开关量控制采用 PLC。 3) Fanuc 0i-C数控系统的主要部件:数控装置（显示器、数控键盘）、操作面板、伺服放大器、伺服电机、I/O单元等。 3.Fanuc 0i-C数控系统的部件连接： 经FANUC 串行伺服总线FSSB，用一条光缆与多个进给伺服放大器（α i ...
