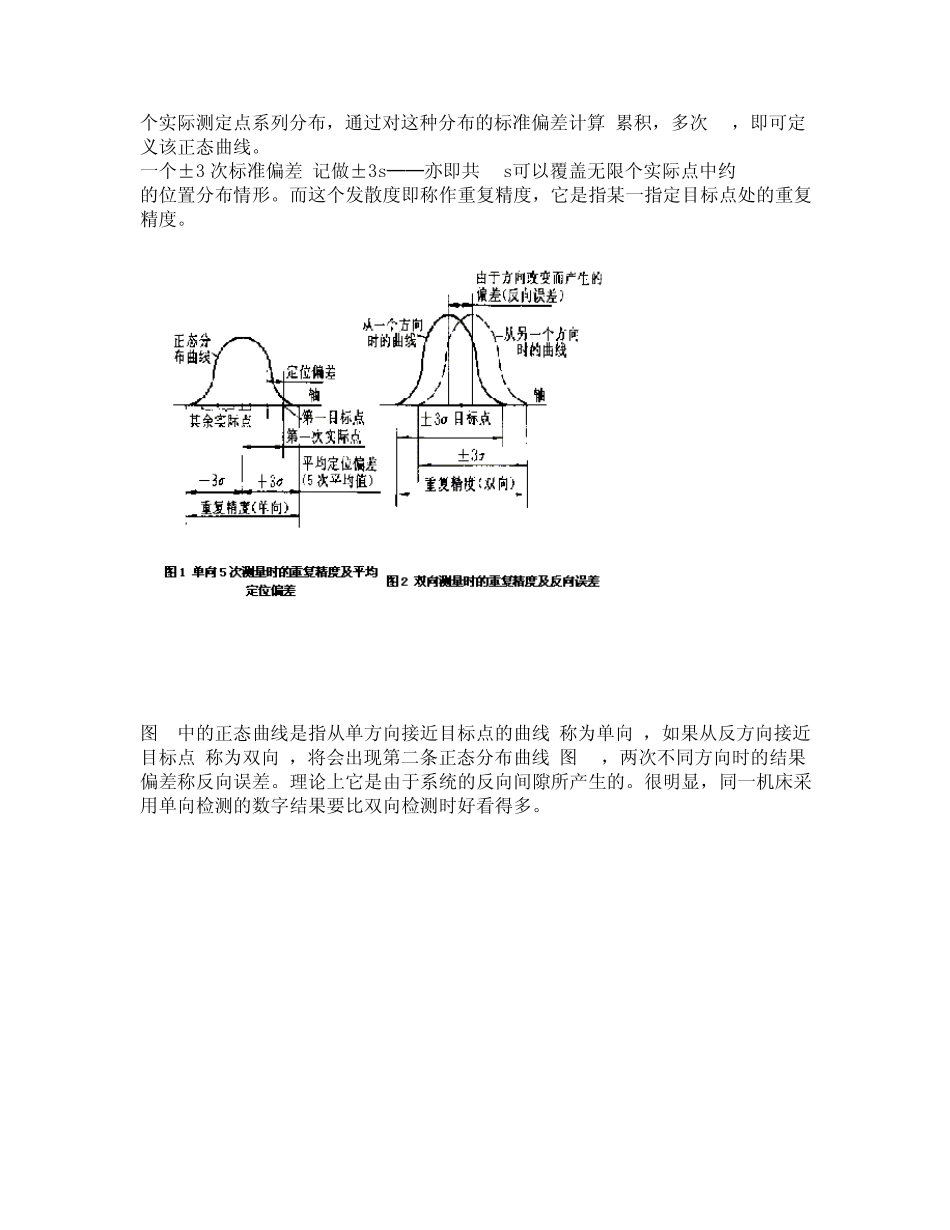

机床精度标准比较_第2页
2/7
机床精度标准比较_第3页
3/7
机床精度标准比较 2008-6-25 15:05:32 在一份数控机床的促销文章上,机床A的“定位精度”标为 0.004mm,而在另一生产商的样本上,同类机床B的“定位精度”标为 0.006mm。从这些数据,你会很自然地认为机床A比机床B的精度要高。然而,事实上很有可能机床B比机床A的精度要高,问题就在于机床A和 B的精度分别是如何定义的。 所以,当我们谈到数控机床的“精度”时,务必要弄清标准、指标的定义及计算方法。 1 精度定义 一般说来,精度是指机床将刀尖点定位至程序目标点的能力。然而,测量这种定位能力的办法很多,更为重要的是,不同的国家有不同的规定。 日本机床生产商标定“精度”时,通常采用 JISB6201或 JISB6336或 JISB6338标准。JISB6201一般用于通用机床和普通数控机床,JISB6336一般用于加工中心,JISB6338则一般用于立式加工中心。上述三种标准在定义位置精度时基本相同,文中仅以 JIS B6336作为例子,因为一方面该标准较新,另一方面相对于其它两种标准来说,它要稍稍精确一些。 欧洲机床生产商,特别是德国厂家,一般采用 VDI/DGQ3441标准。 美国机床生产商通常采用 NMTBA(National Machine Tool Builder's Assn)标准(该标准源于美国机床制造协会的一项研究,颁布于 1968年,后经修改)。 上面所提到的这些标准,都与 ISO标准相关联。 当标定一台数控机床的精度时,非常有必要将其采用的标准一同标注出来。同样一台机床,因采用不同标准会显示出不同的数据(采用 JIS标准,其数据比用美国的NMTBA标准或德国 VDI标准明显偏小)。 2 同样的指标,不同的含义 经常容易混淆的是:同样的指标名在不同的精度标准中代表不同的意义,不同的指标名却具有相同的含义。上述 4种标准,除 JIS标准之外,皆是在机床数控轴上对多目标点进行多回合测量之后,通过数学统计计算出来的,其关键不同点在于:(1)目标点的数量;(2)测量回合数;(3)从单向还是双向接近目标点(此点尤为重要);(4)精度指标及其它指标的计算方法。 这是 4种标准的关键区别点描述,正如人们所期待的,总有一天,所有机床生产商都统一遵循 ISO标准。因此,这里选择 ISO标准作为基准。附表中对 4种标准进行了比较,本文仅涉及线性精度,因为旋转精度的计算原理与之基本一致。 3 ISO标准 在所有现行的精度测量过程中,沿轴向分布的各个目标点上都假设存在一条正态分布曲线(图 1)。由于是多回合的测量过程,因此对应于每个目标点来说,都存在一个实...
