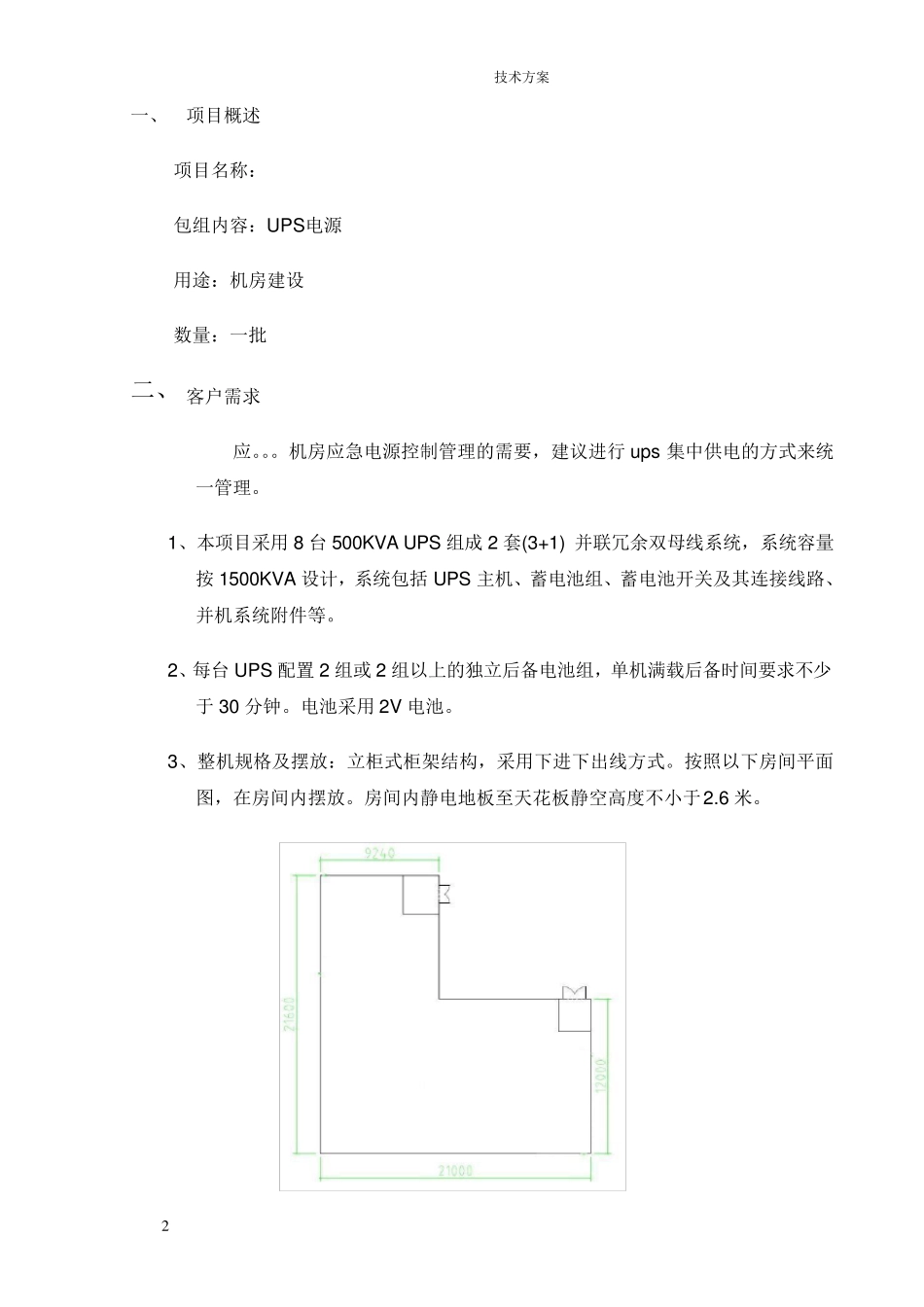

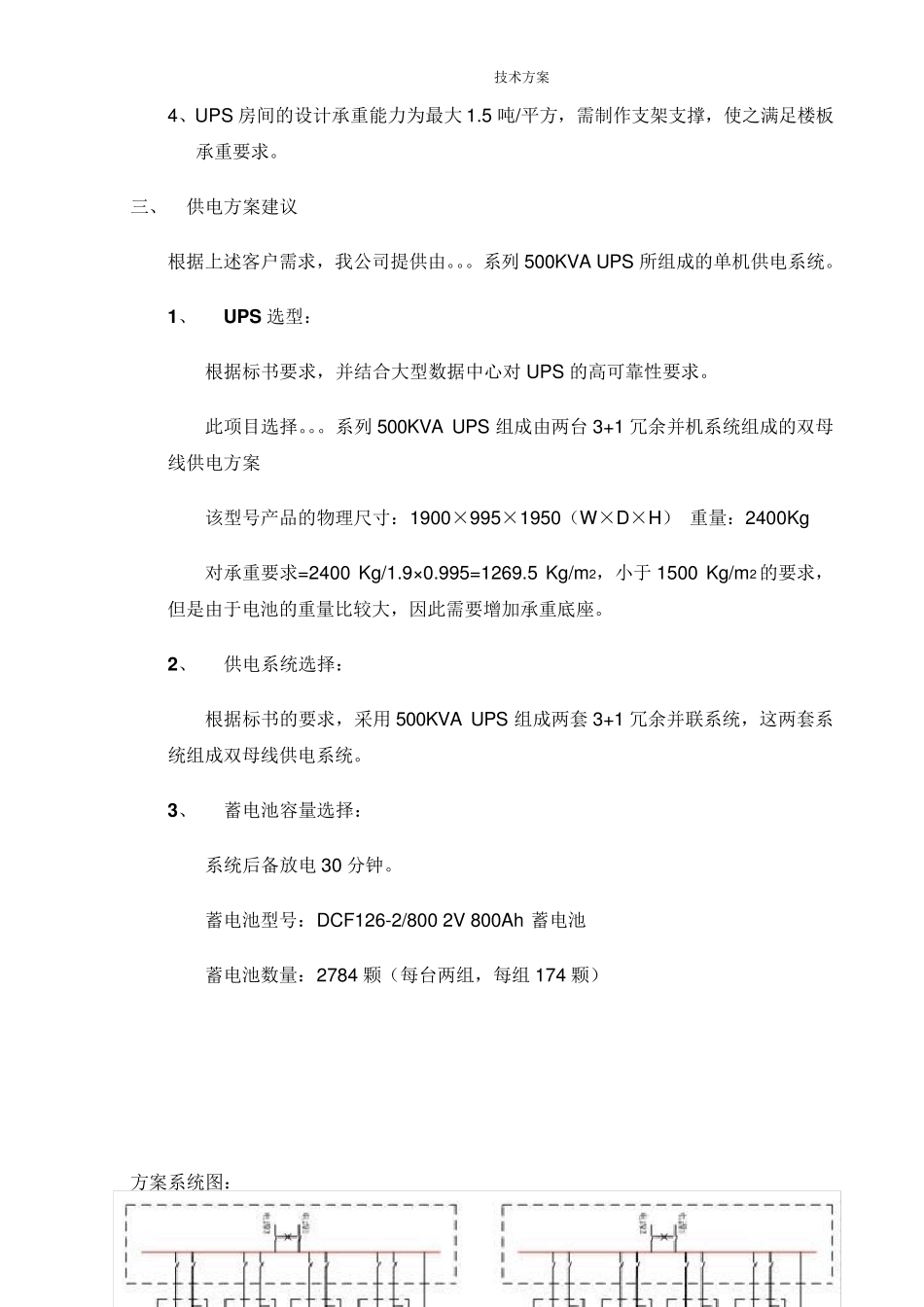

技术方案 1 大厦机房UPS供电方案 技术方案 2 一、 项目概述 项目名称： 包组内容：UPS电源 用途：机房建设 数量：一批 二、 客户需求 应。。。机房应急电源控制管理的需要，建议进行 ups 集中供电的方式来统一管理。 1、本项目采用 8 台 500KVA UPS 组成 2 套(3+1) 并联冗余双母线系统，系统容量按 1500KVA 设计，系统包括 UPS 主机、蓄电池组、蓄电池开关及其连接线路、并机系统附件等。 2、每台 UPS 配置 2 组或 2 组以上的独立后备电池组，单机满载后备时间要求不少于 30 分钟。电池采用 2V 电池。 3、整机规格及摆放：立柜式柜架结构，采用下进下出线方式。按照以下房间平面图，在房间内摆放。房间内静电地板至天花板静空高度不小于2.6 米。 技术方案 3 4、UPS 房间的设计承重能力为最大1.5 吨/平方，需制作支架支撑，使之满足楼板承重要求。 三、 供电方案建议 根据上述客户需求，我公司提供由。。。系列500KVA UPS 所组成的单机供电系统。 1、 UPS 选型： 根据标书要求，并结合大型数据中心对UPS 的高可靠性要求。 此项目选择。。。系列500KVA UPS 组成由两台3+1 冗余并机系统组成的双母线供电方案 该型号产品的物理尺寸：1900×995×1950（W×D×H） 重量：2400Kg 对承重要求=2400 Kg/1.9×0.995=1269.5 Kg/m2，小于 1500 Kg/m2 的要求，但是由于电池的重量比较大，因此需要增加承重底座。 2、 供电系统选择： 根据标书的要求，采用 500KVA UPS 组成两套 3+1 冗余并联系统，这两套系统组成双母线供电系统。 3、 蓄电池容量选择： 系统后备放电30 分钟。 蓄电池型号：DCF126-2/800 2V 800Ah 蓄电池 蓄电池数量：2784 颗（每台两组，每组174 颗） 方案系统图： 技术方案 4 方案配置清单： 序号 名称 规格 单位 数量 备注 1 500KVA UPS主机 GES-NT500KVA 台 8 2 电池组系统 DCF126-2V/800 颗 2784 每台UPS 配置两组，每组174 颗 3 电池架 DCF126-2V/800 套 16 4 承重支座 500K UPS 专用 套 8 5 电池连接线 240m m 2 米 若干 电缆长度根据现场条件制定 6 电池开关柜 1600A 台 8 7 附属设备 SNMP 卡 个 8 每台一个，智能通信卡 设备平面布置图： 技术方案 5 四、 产品优势分析 。。。核心技术产品。。。 UPS 是专家精心研究为大型用户所设计，其主要应用领域为各种数据数据处理系统、...
