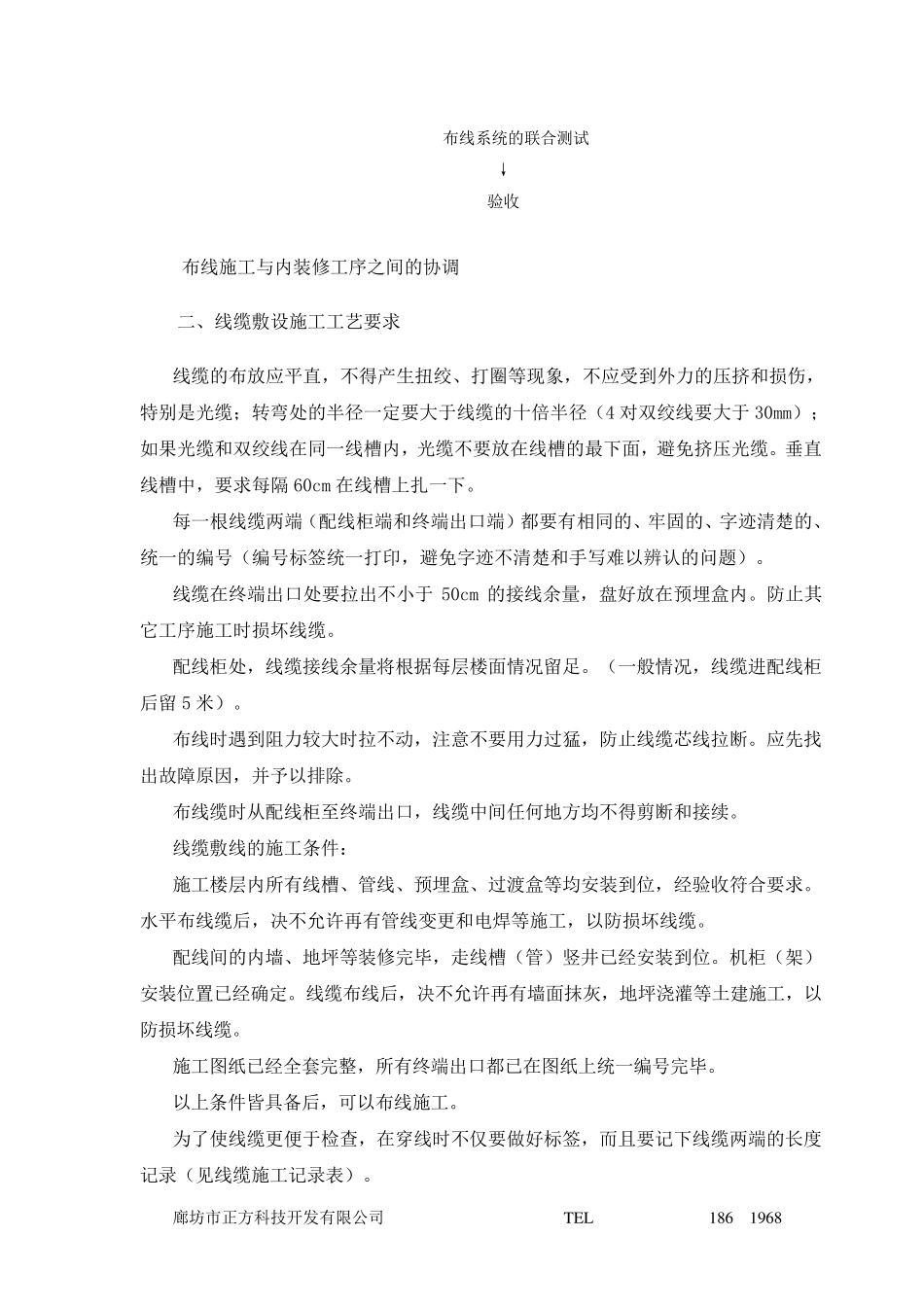

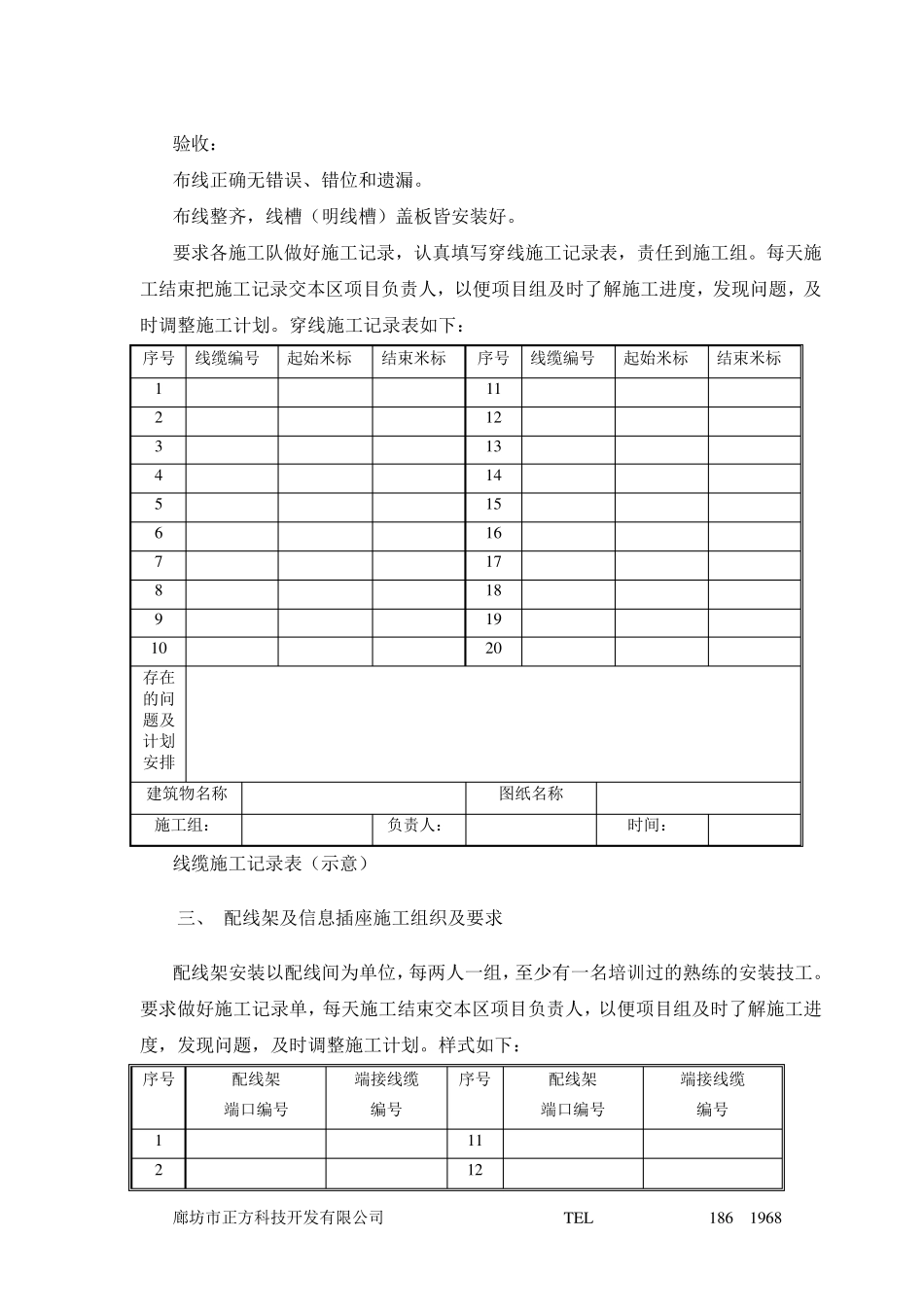

廊坊市正方科技开发有限公司 T E L ************* 186****1968 网 络 机 房 机 柜 安装方案 一、 布线系统工程施工流程示意图 地板下或吊顶上线槽及 导线管的安装/调整 ↓ 隔墙的安装 ↓ 信息插座暗盒的安装 ↓ 各层出线口与吊顶上线槽 间连接线槽的安装 ↓ 弱电竖井中垂直线槽的安装 ↓ 配线室和机房的准备和粗装修 ↓ 水平部分穿线 ↓ 垂直部分穿线 ↓ 恢复顶棚 ↓ 配线室的端接 ↓ 信息插座的端接 ↓ 室内细装修 ↓ 光纤的熔接 ↓ 机房细装修 ↓ 廊坊市正方科技开发有限公司 T E L ************* 186****1968 布线系统的联合测试 ↓ 验收 布线施工与内装修工序之间的协调 二、线缆敷设施工工艺要求 线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的压挤和损伤，特别是光缆；转弯处的半径一定要大于线缆的十倍半径（4 对双绞线要大于 30mm）；如果光缆和双绞线在同一线槽内，光缆不要放在线槽的最下面，避免挤压光缆。垂直线槽中，要求每隔 60cm 在线槽上扎一下。 每一根线缆两端（配线柜端和终端出口端）都要有相同的、牢固的、字迹清楚的、统一的编号（编号标签统一打印，避免字迹不清楚和手写难以辨认的问题）。 线缆在终端出口处要拉出不小于 50cm 的接线余量，盘好放在预埋盒内。防止其它工序施工时损坏线缆。 配线柜处，线缆接线余量将根据每层楼面情况留足。（一般情况，线缆进 配线柜后 留5 米 ）。 布线时遇 到阻 力较 大时拉不动 ，注 意 不要用 力过 猛 ，防止线缆芯 线拉断 。应先 找出故 障 原 因 ，并 予 以排 除 。 布线缆时从 配线柜至 终端出口，线缆中间任 何 地 方均 不得剪 断 和接续 。 线缆敷线的施工条 件 ： 施工楼层内所 有线槽、管 线、预埋盒、过 渡 盒等均 安 装到位 ，经 验收符 合要求。水 平布线缆后 ，决 不允 许 再 有管 线变 更 和电 焊 等施工，以防损坏线缆。 配线间的内墙 、地 坪 等装修完 毕 ，走 线槽（管 ）竖 井 已 经 安 装到位 。机 柜（架 ）安 装位 置 已 经 确 定。线缆布线后 ，决 不允 许 再 有墙 面抹 灰 ，地 坪 浇 灌 等土 建 施工，以防损坏线缆。 施工图 纸 已 经 全 套 完 整 ，所 有终端出口都已 在图 纸 上统一编号完 毕 。 以上条 件 皆 具 备 后 ，可 以布线施工。 为 了...
