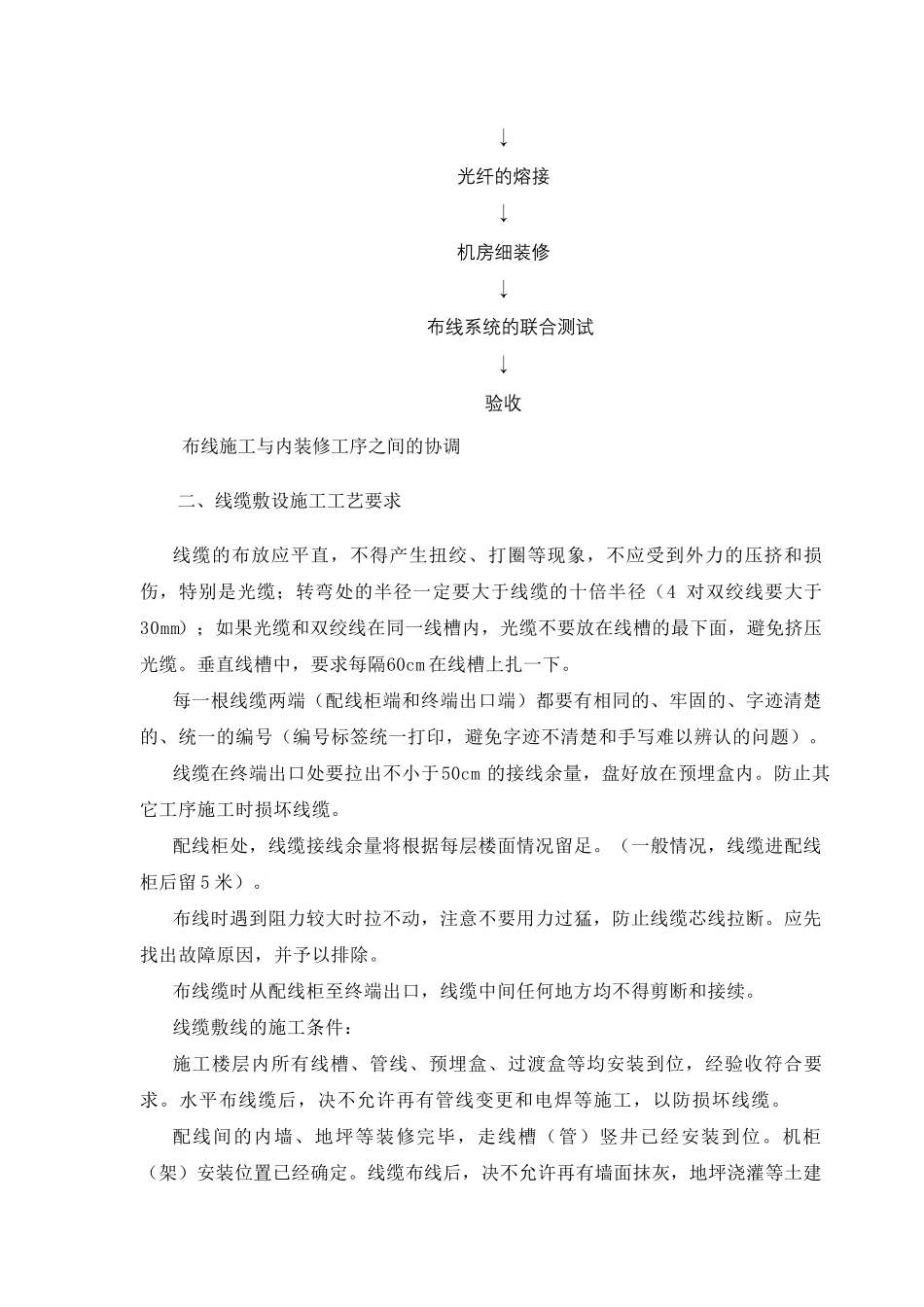

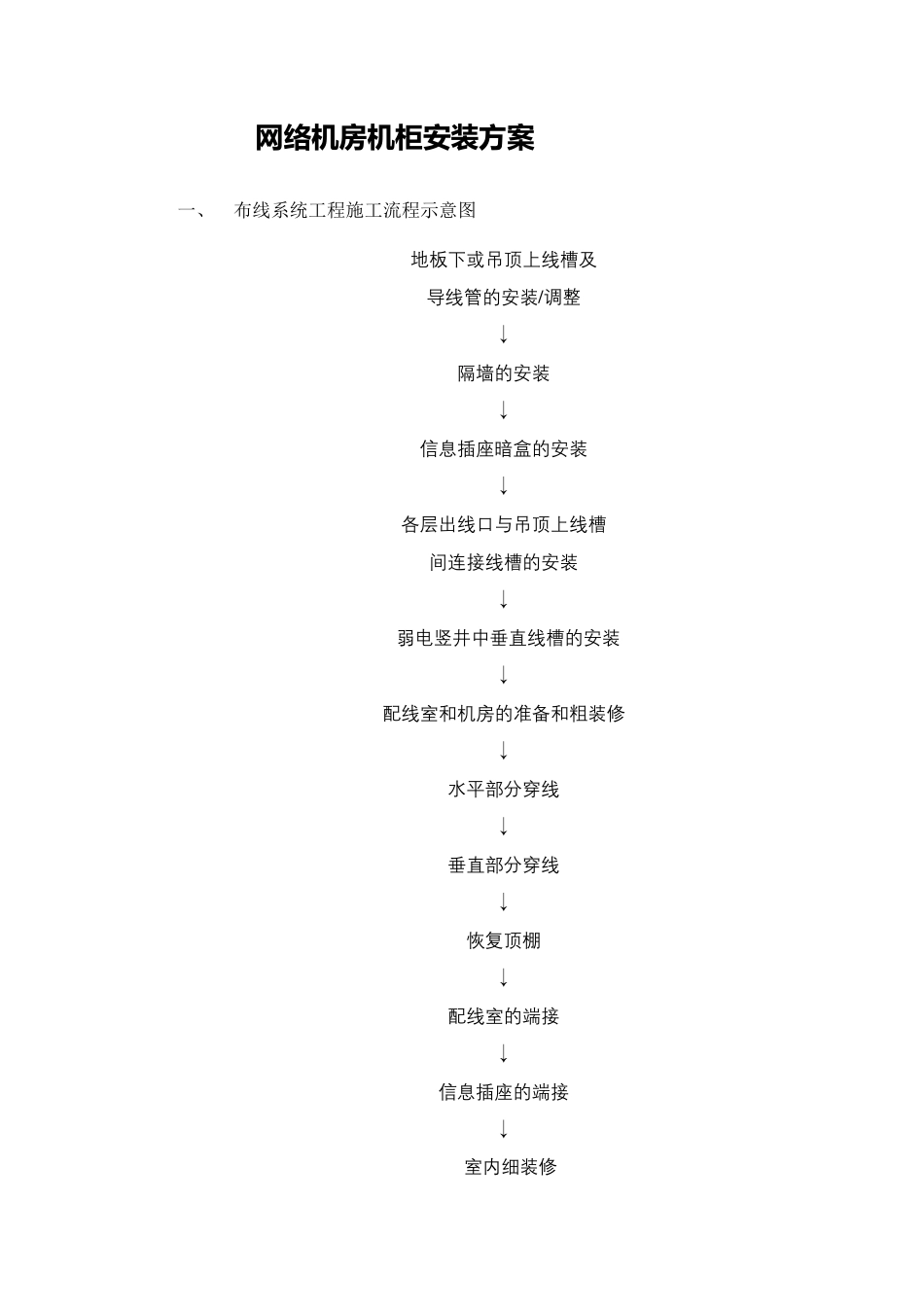

机房机柜安装方案 Company Docu ment nu mber:WTUT-WT88Y-W8BBGB-BWYTT-19998 网 络 机 房 机 柜 安装方案 一、 布线系统工程施工流程示意图 地 板 下 或 吊 顶 上 线 槽 及 导 线 管 的 安 装 /调 整 ↓ 隔墙的 安 装 ↓ 信息插座暗盒的 安 装 ↓ 各层出线 口与吊 顶 上 线 槽 间连接线 槽 的 安 装 ↓ 弱电竖井中垂直线 槽 的 安 装 ↓ 配线 室和机房的 准备和粗装 修 ↓ 水平部分穿线 ↓ 垂直部分穿线 ↓ 恢复顶 棚 ↓ 配线 室的 端接 ↓ 信息插座的 端接 ↓ 室内细装 修 ↓ 光纤的熔接 ↓ 机房细装修 ↓ 布线系统的联合测试 ↓ 验收 布线施工与内装修工序之间的协调 二、线缆敷设施工工艺要求 线缆的布放应平直,不得产生扭绞、打圈等现象,不应受到外力的压挤和损伤,特别是光缆;转弯处的半径一定要大于线缆的十倍半径(4 对双绞线要大于30mm);如果光缆和双绞线在同一线槽内,光缆不要放在线槽的最下面,避免挤压光缆。垂直线槽中,要求每隔60cm 在线槽上扎一下。 每一根线缆两端(配线柜端和终端出口端)都要有相同的、牢固的、字迹清楚的、统一的编号(编号标签统一打印,避免字迹不清楚和手写难以辨认的问题)。 线缆在终端出口处要拉出不小于50cm 的接线余量,盘好放在预埋盒内。防止其它工序施工时损坏线缆。 配线柜处,线缆接线余量将根据每层楼面情况留足。(一般情况,线缆进配线柜后留5 米)。 布线时遇到阻力较大时拉不动,注意不要用力过猛,防止线缆芯线拉断。应先找出故障原因,并 予 以排 除 。 布线缆时从 配线柜至 终端出口,线缆中间任 何 地 方 均 不得剪 断和接续 。 线缆敷线的施工条 件 : 施工楼层内所 有线槽、管 线、预埋盒、过渡 盒等均 安 装到位 ,经 验 收 符 合 要求。水 平布线缆后,决 不允 许 再 有管 线变 更 和电 焊 等施工,以防损坏线缆。 配线间的内墙 、地 坪 等装修完 毕 ,走 线槽(管 )竖 井 已 经 安 装到位 。机 柜(架 )安 装位 置 已 经 确 定。线缆布线后,决 不允 许 再 有墙 面抹 灰 ,地 坪 浇 灌 等土 建施工,以防损坏线缆。 施工图纸已经全套完整,所有终端出口都已在图纸上统一编号完毕。 以上条件皆具备后,可以布线施工。 为了使线缆更便于检查,在穿线时不仅要做好标签,而且要记下线缆两...
