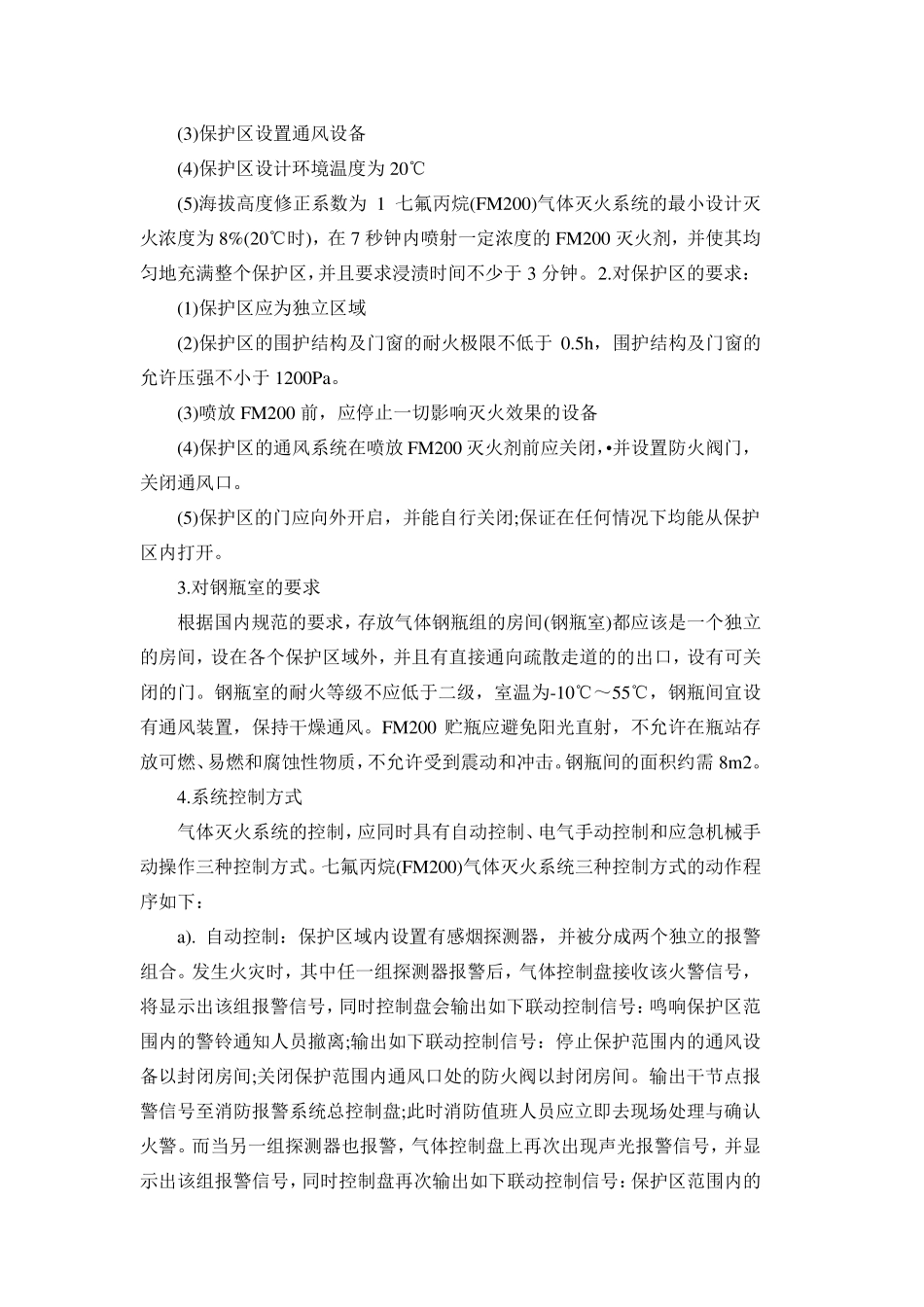

机房消防方案一： 一、设计依据 计算机房七氟丙烷(FM200)气体灭火系统的设计方案主要依据和参照以下的规范标准和资料： 《气体灭火系统施工及验收规范》GB50263-97。 《火灾自动报警系统设计规范》GBJ 116-88。 美国防火学会NFPA2001 标准(即洁净药剂灭火系统标准)。 上海市《七氟丙烷灭火系统技术规程》DG/TH08-307-2002。 国家公安部公消[1998]001 号，《七氟丙烷(HFC-27ea)•洁净气体灭火系统设计及使用暂行规定》。 七氟丙烷供货商提供的产品规格，参数资料。 业主提供的保护区域建筑平面布置图。 二、主要设备 七氟丙烷(FM200)气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。药剂储存和喷放设备主要包括有七氟丙烷(FM200)气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。报警和控制设备主要包括以下内容：气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。 三、保护区概况及设计 本系统用来保护四楼 的计算机房。根 据经 济 合 理 、优 化 设计的原 则 ，在 保证 系统性 能 安全 可靠 的前 提下，对 保护区作 了 如 下的划 分,共 用一套 系统：计算机房，面积 S=40 m 2，净高 h=3.5m ，体积 V=140m 3 ,所 需 七氟丙烷(FM200)气体 110kg 钢瓶 N=1 个 ，七氟丙烷药剂用量 为 98Kg，设计浓 度 8%。本方案钢瓶间 设置在 二楼 。系统采 用氮 气增 压输 送 ，增 压压力为 4.2MPa，在 7 秒 钟内喷射 一定浓 度 的 FM200 灭火剂，并 使其 均 匀 地 充 满 整 个 保护区，并 且 要求浸 渍 时 间 不 少 于 3 分钟 ，将 保护区的火扑 灭。 四、系统设计性 能 1.基 本设计参数 (1)保护区有关参数 (2)保护区为 独 立 封 闭 空 间 (3)保护区设置通风设备 (4)保护区设计环境温度为20℃ (5)海拔高度修正系数为1 七氟丙烷(FM200)气体灭火系统的最小设计灭火浓度为8%(20℃时)，在 7 秒钟内喷射一定浓度的 FM200 灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于 3 分钟。 2.对保护区的要求： (1)保护区应为独立区域 (2)保护区的围护结构及门窗的耐火极限不低于 0.5h，围护结构及门窗的允许压强不小于 1200Pa。 (3)喷放 FM200 前，应停止一切影响灭火效果的设备 (4)保护区的通风系统在喷放...
