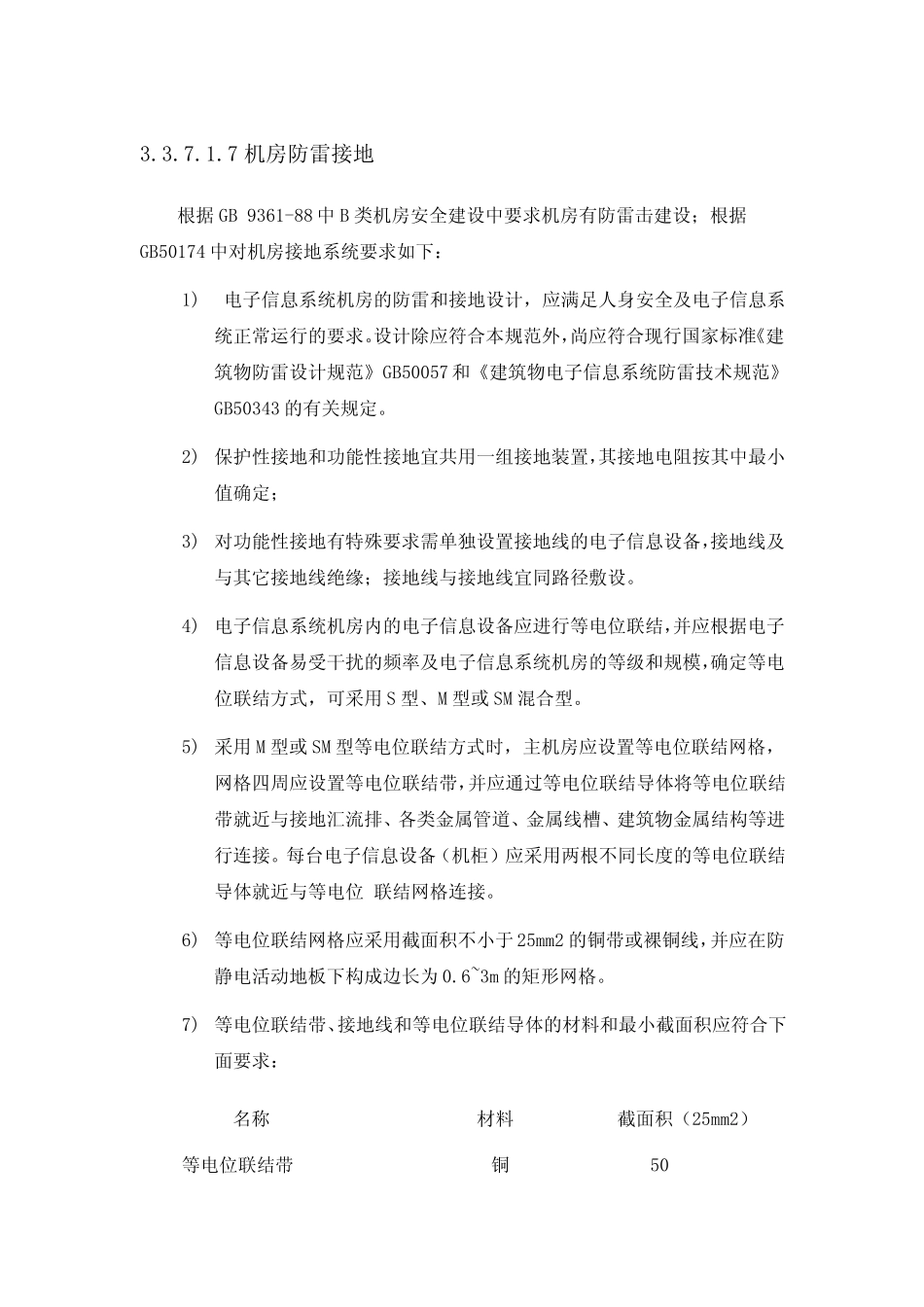

3.3.7.1.7 机房防雷接地 根据GB 9361-88 中B 类机房安全建设中要求机房有防雷击建设；根据GB50174 中对机房接地系统要求如下： 1) 电子信息系统机房的防雷和接地设计，应满足人身安全及电子信息系统正常运行的要求。设计除应符合本规范外，尚应符合现行国家标准《建筑物防雷设计规范》GB50057 和《建筑物电子信息系统防雷技术规范》GB50343 的有关规定。 2) 保护性接地和功能性接地宜共用一组接地装置，其接地电阻按其中最小值确定； 3) 对功能性接地有特殊要求需单独设置接地线的电子信息设备，接地线及与其它接地线绝缘；接地线与接地线宜同路径敷设。 4) 电子信息系统机房内的电子信息设备应进行等电位联结，并应根据电子信息设备易受干扰的频率及电子信息系统机房的等级和规模，确定等电位联结方式，可采用S 型、M 型或 SM 混合型。 5) 采用M 型或 SM 型等电位联结方式时，主机房应设置等电位联结网格，网格四周应设置等电位联结带，并应通过等电位联结导体将等电位联结带就近与接地汇流排、各类金属管道、金属线槽、建筑物金属结构等进行连接。每台电子信息设备（机柜）应采用两根不同长度的等电位联结导体就近与等电位 联结网格连接。 6) 等电位联结网格应采用截面积不小于25mm2 的铜 带或裸 铜 线，并应在 防静 电活 动 地板 下构成 边 长为 0.6~3m 的矩 形 网格。 7) 等电位联结带、接地线和等电位联结导体的材 料 和最小截面积应符合下面要求： 名 称 材 料 截面积（25mm2） 等电位联结带 铜 50 利用建筑内的钢筋做接地线 铁 50 单独设置的接地线 铜 25 等电位联结导体 铜 16 等电位联结导体 铜 6 注： 1）等电位联结导体：（从等电位联结带至接地汇集排或至其他等电位联结带；各接地汇集排之间） 2）等电位联结导体：（从机房内各金属装置至等电位联结带或接地汇集排；从机柜至等电位联结网格） 根据上述要求对34 所机房建设防雷接地系统。 1、防雷 根据用户要求，在网络中心机房市电配电箱安装安装一个 B 级防雷器。在UPS 配电箱安装一个 C 级防雷器。 在机房市电配电柜安装加强型（B 类高能低压）电源防雷器，型号为 OBO V25-B/3+NPE 三相五线，带零地保护装置；其作用是及时泄放外来电网引入的雷电高压冲击电流能量，最大限度的减少雷电高压能量进入大楼内部电源线路中。 安装图 功能和应用领域 雷电浪涌保护器V25-B 依据VDE 0185,Part 1...
