机械创新设计说明书

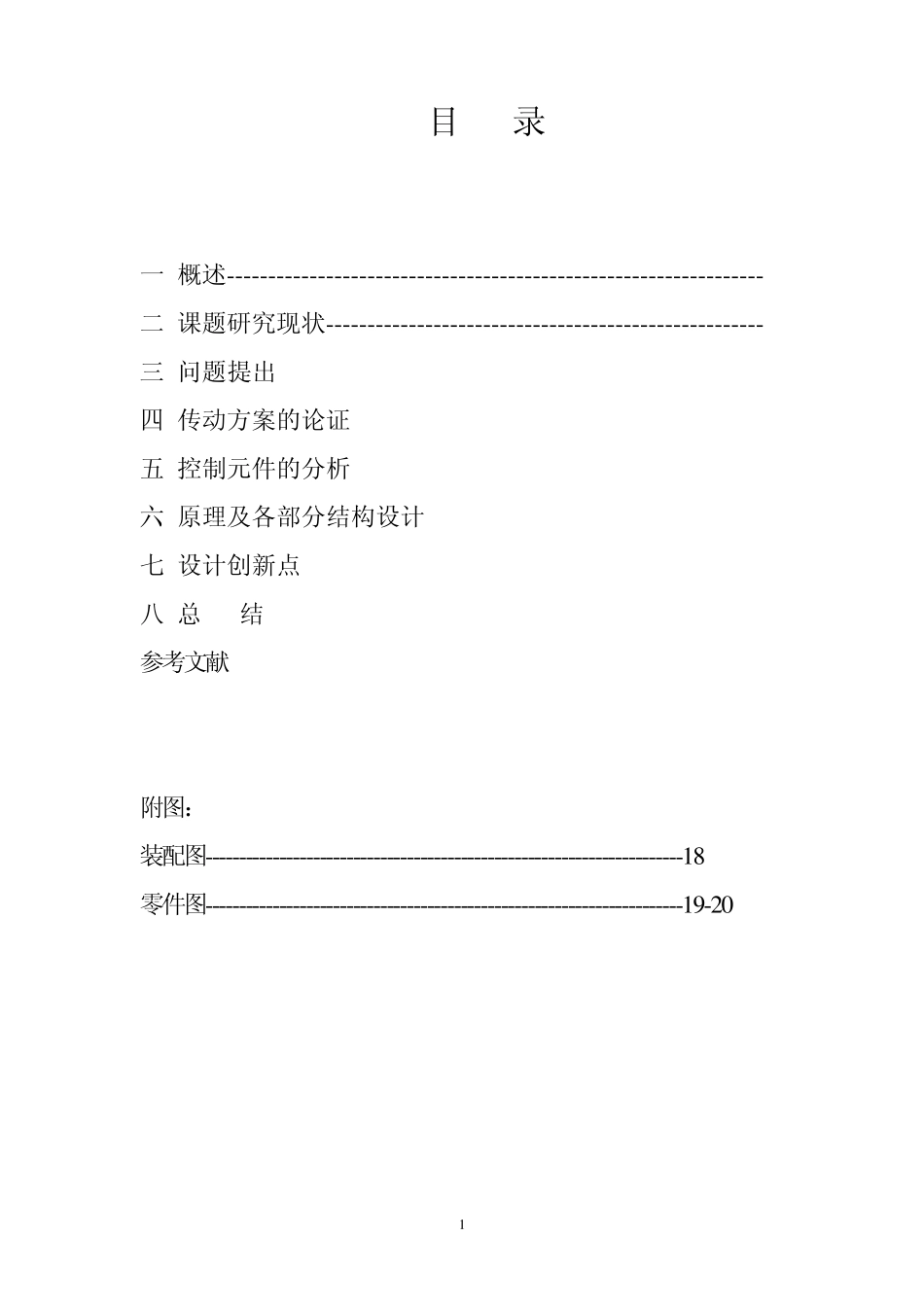

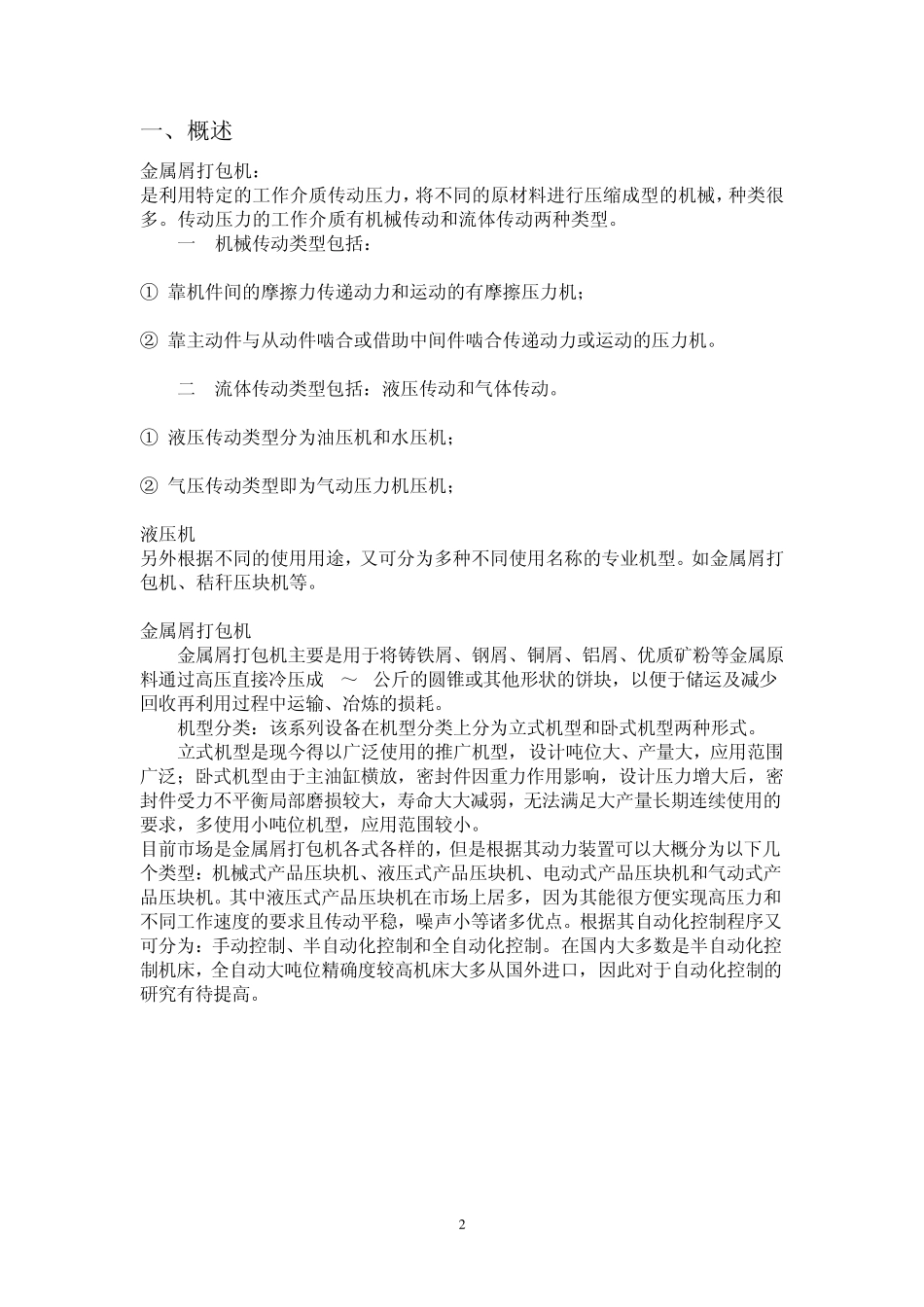

机械创新设计说明书 题 目 废金属屑打包机设计 学 院 机 电 工 程 学 院 专业班级 机 械 xxx 班 学生姓名 XXX 指导教师 XXXX 1 目 录 一 概述-----------------------------------------------------------------3 二 课题研究现状-----------------------------------------------------3 三 问题提出---------------------------------------3 四 传动方案的论证---------------------------------5 五 控制元件的分析---------------------------------6 六 原理及各部分结构设计---------------------------6 七 设计创新点------------------------------------16 八 总 结---------------------------------------16 参考文献------------------------------------------------17 附图： 装配图-----------------------------------------------------------------------18 零件图-----------------------------------------------------------------------19-20 2 一、概述 金属屑打包机： 是利用特定的工作介质传动压力，将不同的原材料进行压缩成型的机械，种类很多。传动压力的工作介质有机械传动和流体传动两种类型。 一. 机械传动类型包括： ① 靠机件间的摩擦力传递动力和运动的有摩擦压力机； ② 靠主动件与从动件啮合或借助中间件啮合传递动力或运动的压力机。 二. 流体传动类型包括：液压传动和气体传动。 ① 液压传动类型分为油压机和水压机； ② 气压传动类型即为气动压力机压机； 液压机 另外根据不同的使用用途，又可分为多种不同使用名称的专业机型。如金属屑打包机、秸秆压块机等。 金属屑打包机 金属屑打包机主要是用于将铸铁屑、钢屑、铜屑、铝屑、优质矿粉等金属原料通过高压直接冷压成3～6公斤的圆锥或其他形状的饼块，以便于储运及减少回收再利用过程中运输、冶炼的损耗。 机型分类：该系列设备在机型分类上分为立式机型和卧式机型两种形式。 立式机型是现今得以广泛使用的推广机型，设计吨位大、产量大，应用范围广泛；卧式机型由于主油缸 横 放 ，密 封 件因 重 力作用影 响 ，设计压力增 大后 ，密封 件受 力不平 衡 局 部 磨 损较 大，寿 命 大大减弱 ，无 法 满 足 大产量长 期 连 续 使用的要求 ，多使用小 吨位机型，应用范围较 小 。 目 前 市 场 是金属屑打包机各 式各 样 的，但 是根据其动...
