机械制图8套试卷及答案

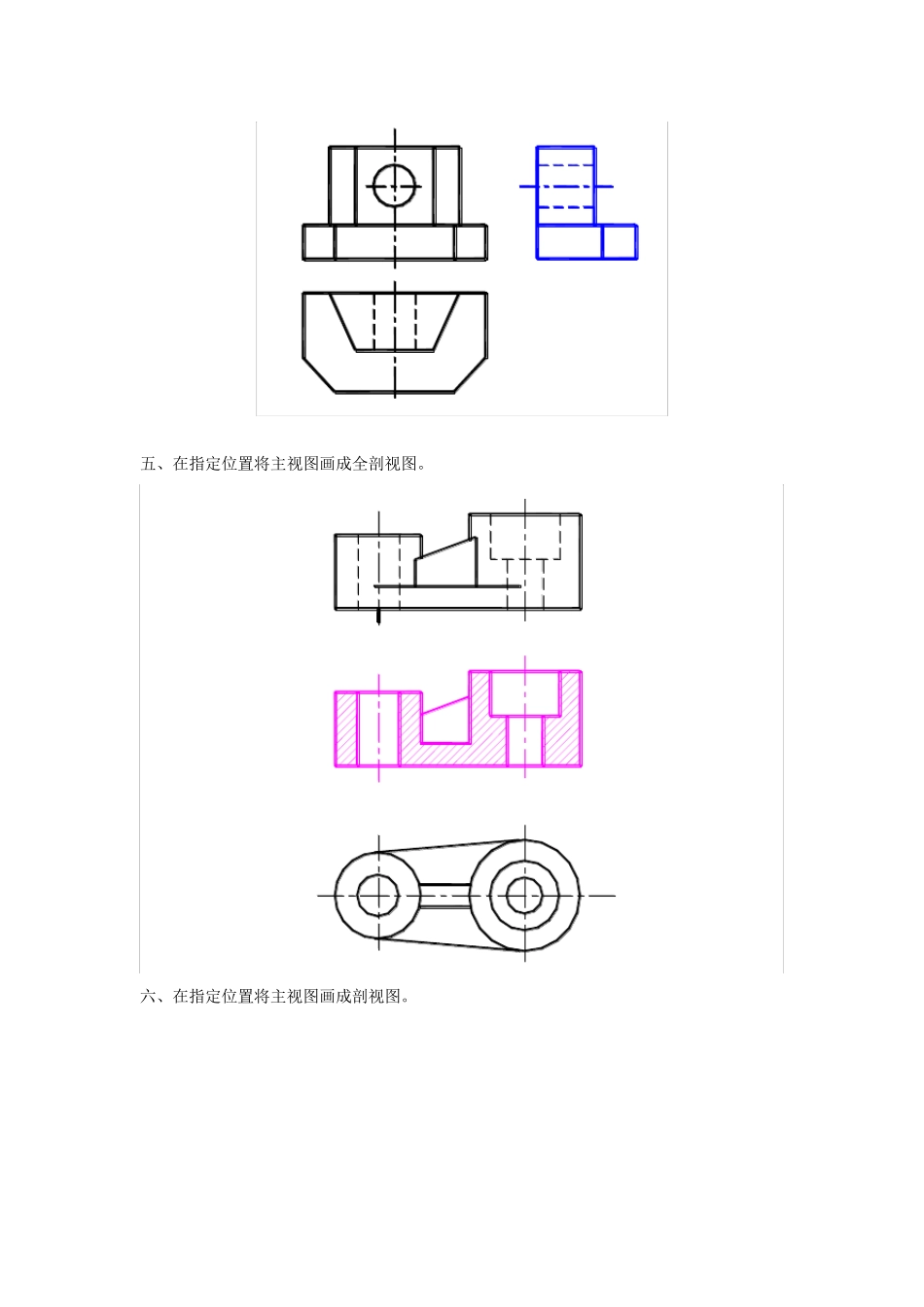

徐州师范大学考试试卷(1) 答案 机械系机电一体化专业画法几何及机械制图课程 班级 姓名 学号 得分 题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人 一、 已知点 A 距 H 面为 12，距 V 面为 15，距 W 面为 10，点 B 在点 A 的左方 5，后方10，上方 8，试作 A、B 两点的三面投影。 XZYHYWOaaabbb 二、作平面四边形 ABCD 的投影。 三、完成下列各形体的投影。 1． 2． 四、根据给出的视图，补画第三视图（或视图所缺的图线）。 1 ． 2 ． 五、在指定位置将主视图画成全剖视图。 六、在指定位置将主视图画成剖视图。 七、补全螺栓连接图中所缺的图线 八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例 1：2）。 九、读零件图，并回答问题。 1．该零件采用了哪些视图、剖视图和剖面图？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．图中G 1/2"表示： 螺纹，1/2"表示 ，是 螺纹（内、外）， 4．Φ36H 8 表示：Φ36 是 ，H 8 是 又是 ，H 是 ，8 是 。 5．说明符号 的含义。 6.试画出主视图的外形。 6.3 答案： 1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。 该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。 2． 指出该零件在长、宽、高三个方向的主要尺寸基准。 高方向基准是零件的底面，长度方向基准是零件上Φ42 孔的左端面，宽度基准是宽度方向的对称线。 3．图中G1/2"表示： 非螺纹密封的管 螺纹，1/2"表示 公称直径 ，是 内 螺纹（内、外）， 4．Φ36H8 表示：Φ36 是 基本尺寸 ，H8 是 公差带代号 ，其中，H 是 基本偏差代号 ，8 是 公差等级 。 5．说明符号 的含义。前者表示用去除材料的方法获得的表面粗糙度， Ra 的值为6.3μm .；后者表示，是由不去除材料的方法获得的零件表面。 6.试画出主视图的外形。 （图形从略） 6.3 徐州师范大学考试试卷(1) 机械工程系机电一体化专业画法几何及机械制图课程 班级 姓名 学号 得分 题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人 二、 已知点 A 距 H 面为 12，距 V 面为 15，距 W 面为 10，点 B 在点 A 的左方 5，后方 10，上方 8，试作 A、B 两点的三面投影。(1 0 ...
