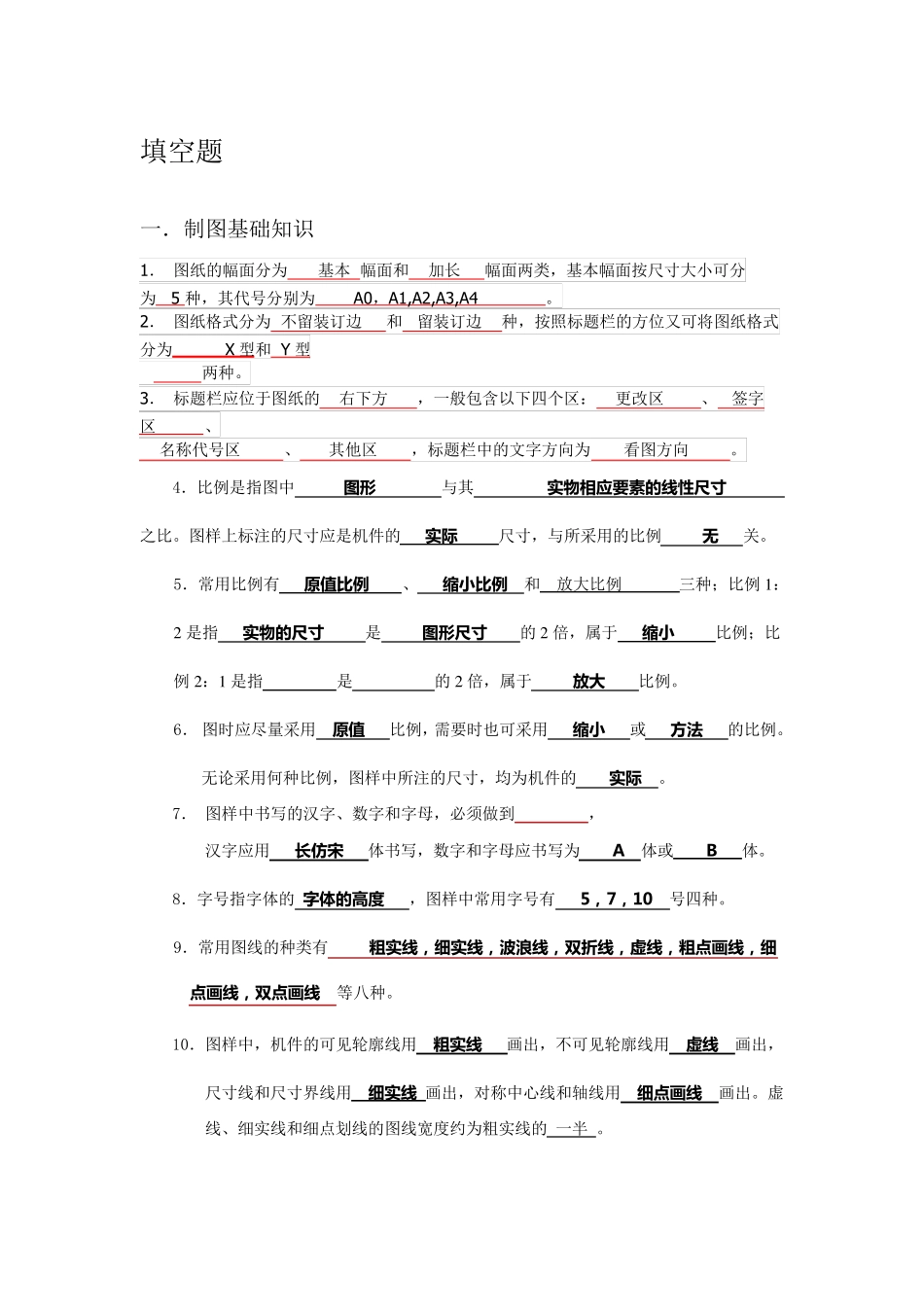

填空题 一．制图基础知识 1． 图纸的幅面分为 基本 幅面和 加长 幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 A0，A1,A2,A3,A4 。 2． 图纸格式分为 不留装订边 和 留装订边 种，按照标题栏的方位又可将图纸格式分为 X 型和 Y 型 两种。 3． 标题栏应位于图纸的 右下方 ，一般包含以下四个区： 更改区 、 签字区 、 名称代号区 、 其他区 ，标题栏中的文字方向为 看图方向 。 4．比例是指图中 图 形 与其 实 物 相 应 要 素 的 线 性 尺 寸 之比。图样上标注的尺寸应是机件的 实 际 尺寸，与所采用的比例 无 关。 5．常用比例有 原 值 比 例 、 缩 小 比 例 和 放大比例 三种；比例 1 ：2 是指 实 物 的 尺 寸 是 图 形 尺 寸 的2 倍，属于 缩 小 比例；比例 2 ：1 是指 是 的2 倍，属于 放 大 比例。 6． 图时应尽量采用 原 值 比例，需要时也可采用 缩 小 或 方 法 的比例。无论采用何种比例，图样中所注的尺寸，均为机件的 实 际 。 7． 图样中书写的汉字、数字和字母，必须做到 ， 汉字应用 长 仿宋 体书写，数字和字母应书写为 A 体或 B 体。 8．字号指字体的 字体的 高度 ，图样中常用字号有 5，7，10 号四种。 9．常用图线的种类有 粗实 线 ，细实 线 ，波浪线 ，双折线 ，虚线 ，粗点画线 ，细点画线 ，双点画线 等八种。 10．图样中，机件的可见轮廓线用 粗实 线 画出，不可见轮廓线用 虚线 画出，尺寸线和尺寸界线用 细实 线 画出，对称中心线和轴线用 细点画线 画出。虚线、细实线和细点划线的图线宽度约为粗实线的 一半 。 11．图样上的尺寸是零件的 实 际 尺寸，尺寸以 毫 米 为单位时，不需标注代号或名称。 12．标注尺寸的四要素是 尺 寸 界 线 、 尺 寸 线 、 尺 寸 数 字 、 。 13．尺寸标注中的符号：R 表示 小于等于半圆的半径 ，φ表示 圆和大于半圆的直径 ，Sφ表示 球的直径 ，t 表示 厚 度 ，C 表示 45°倒 角 。 14．标注水平尺寸时，尺寸数字的字头方向应 向上 ；标注垂直尺寸时，尺寸数字的字头方向应 向左 。角度的尺寸数字一律按 水 平 位置书写。当任何图线穿过尺寸数字时都必须 将图线断开 。 15．斜度是指 一直 线 对 另一直线或 平 面 的倾斜程度，用符号 ∠ 表示，标注时符...
