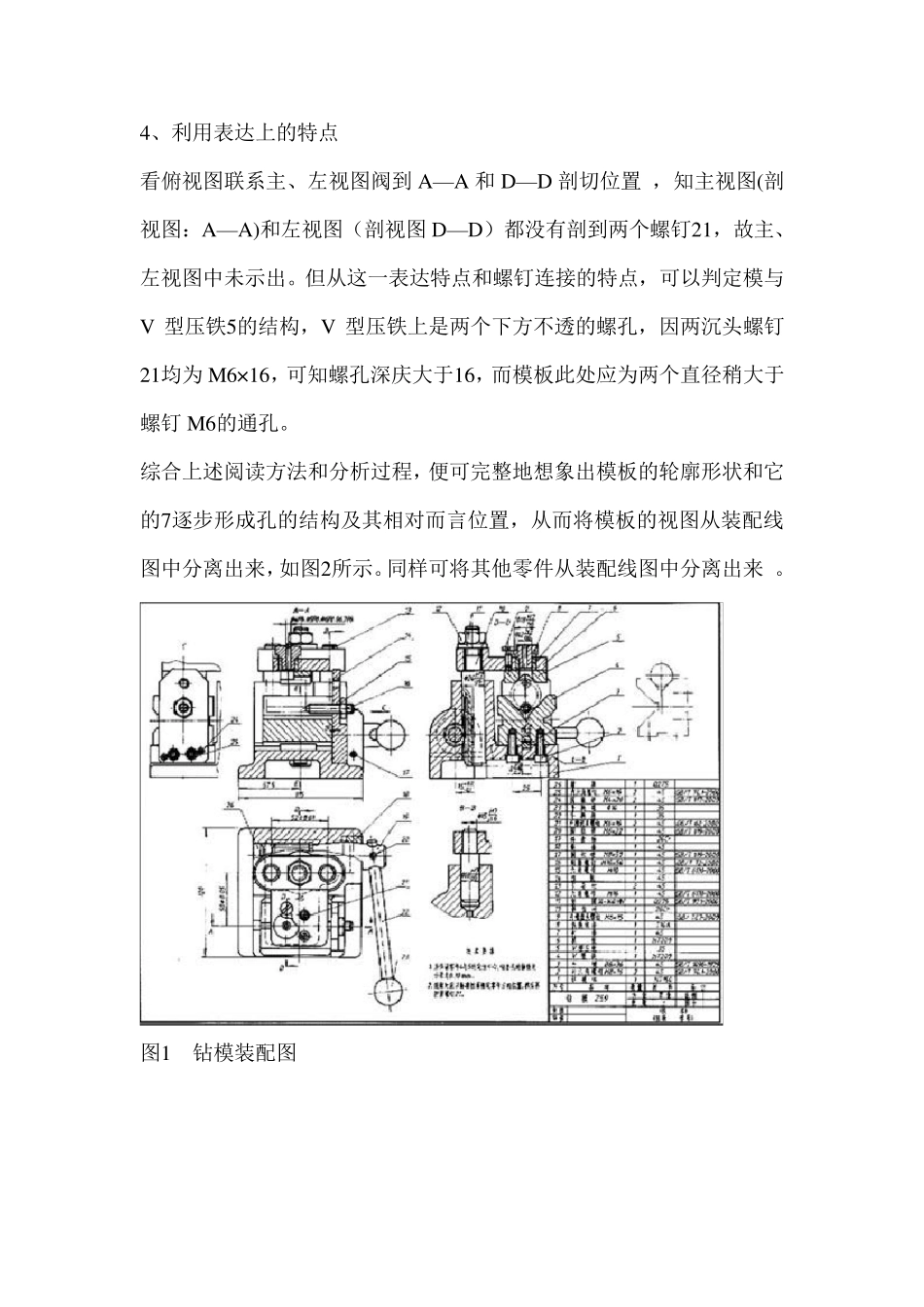

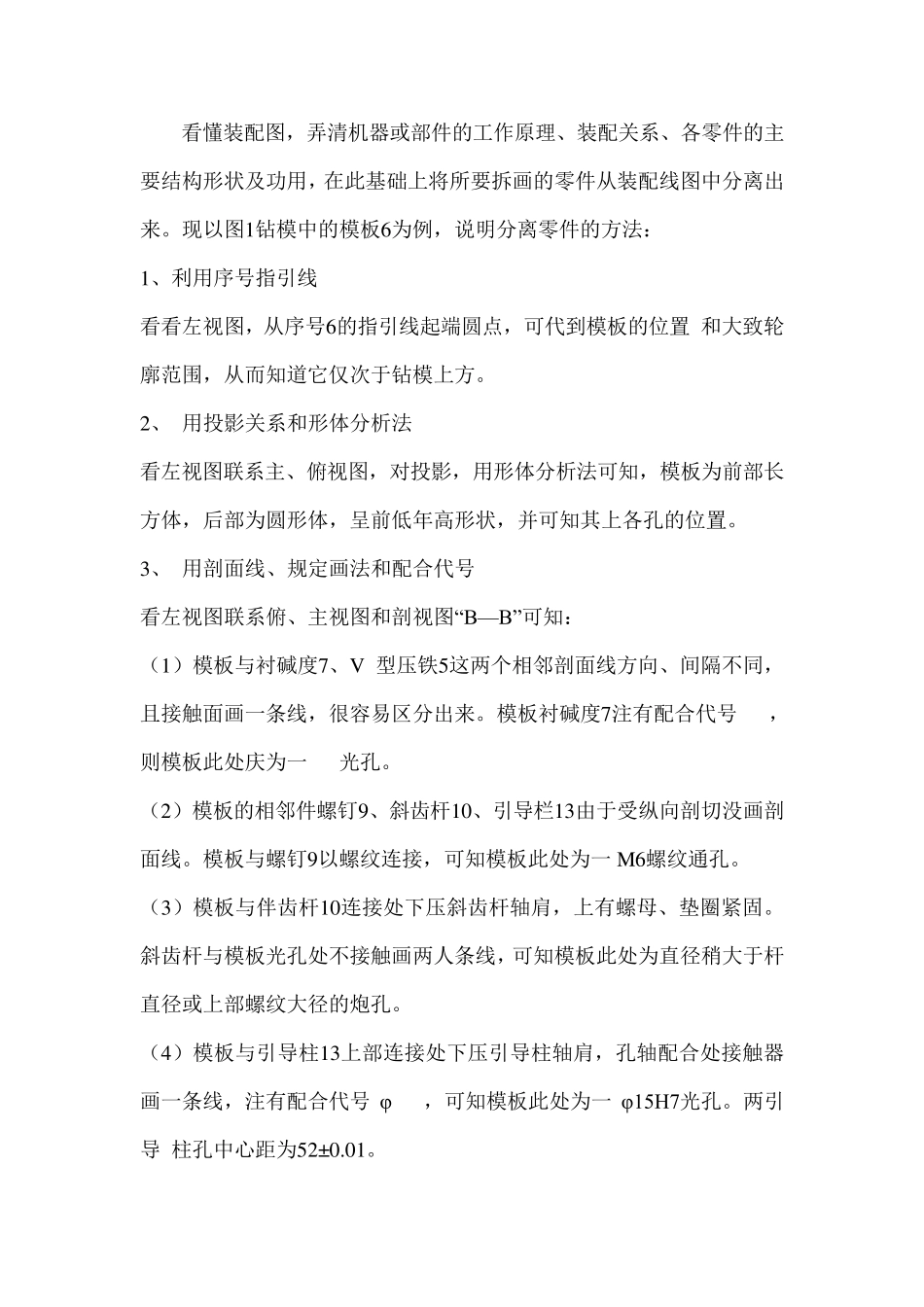

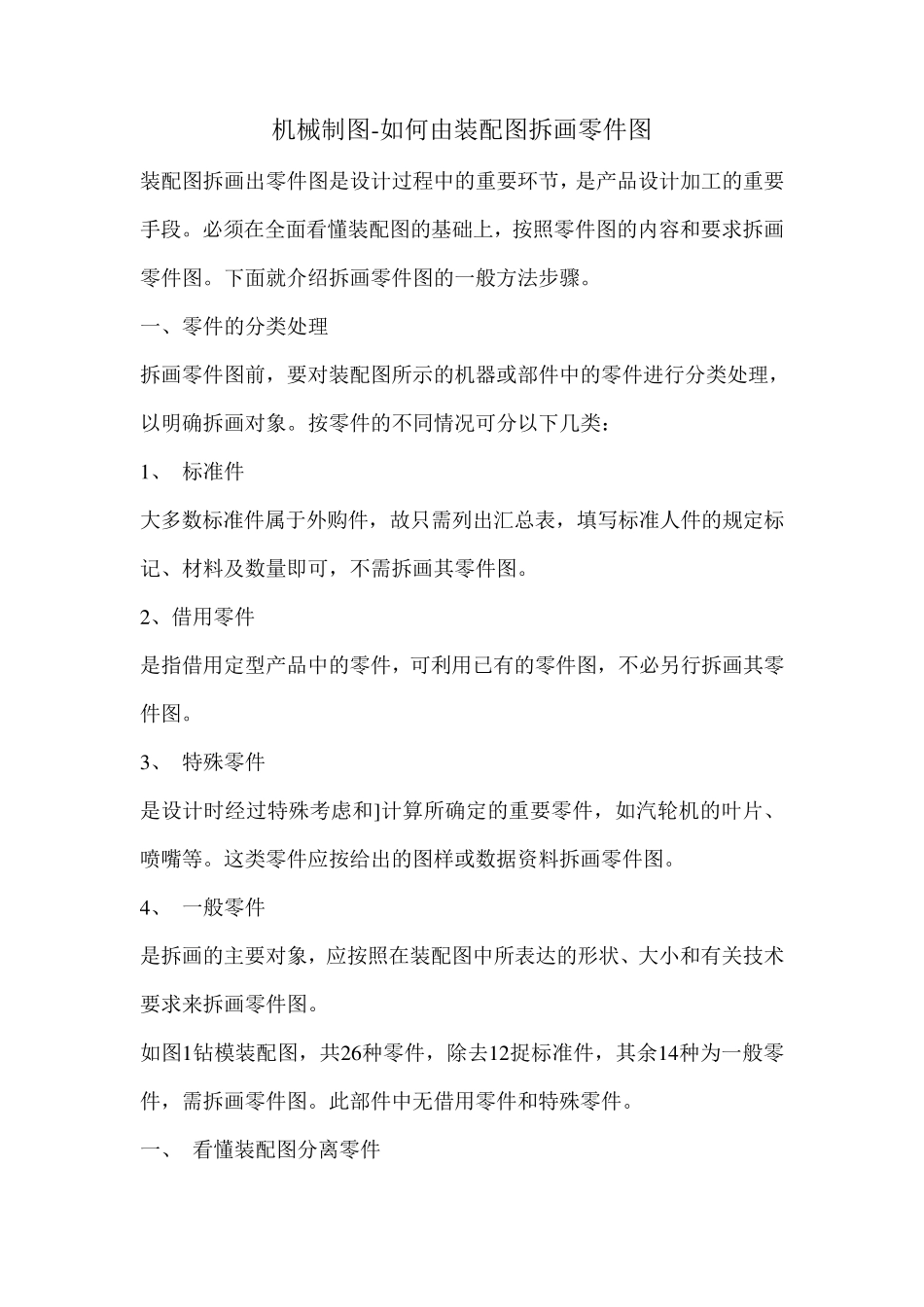

机械制图-如何由装配图拆画零件图 装配图拆画出零件图是设计过程中的重要环节，是产品设计加工的重要手段。必须在全面看懂装配图的基础上，按照零件图的内容和要求拆画零件图。下面就介绍拆画零件图的一般方法步骤。 一、零件的分类处理 拆画零件图前，要对装配图所示的机器或部件中的零件进行分类处理，以明确拆画对象。按零件的不同情况可分以下几类： 1、 标准件 大多数标准件属于外购件，故只需列出汇总表，填写标准人件的规定标记、材料及数量即可，不需拆画其零件图。 2、借用零件 是指借用定型产品中的零件，可利用已有的零件图，不必另行拆画其零件图。 3、 特殊零件 是设计时经过特殊考虑和]计算所确定的重要零件，如汽轮机的叶片、喷嘴等。这类零件应按给出的图样或数据资料拆画零件图。 4、 一般零件 是拆画的主要对象，应按照在装配图中所表达的形状、大小和有关技术要求来拆画零件图。 如图1钻模装配图，共26种零件，除去12捉标准件，其余14种为一般零件，需拆画零件图。此部件中无借用零件和特殊零件。 一、 看懂装配图分离零件 看懂装配图，弄清机器或部件的工作原理、装配关系、各零件的主要结构形状及功用，在此基础上将所要拆画的零件从装配线图中分离出来。现以图1钻模中的模板6为例，说明分离零件的方法： 1、利用序号指引线 看看左视图，从序号6的指引线起端圆点，可代到模板的位置 和大致轮廓范围，从而知道它仅次于钻模上方。 2、 用投影关系和形体分析法 看左视图联系主、俯视图，对投影，用形体分析法可知，模板为前部长方体，后部为圆形体，呈前低年高形状，并可知其上各孔的位置。 3、 用剖面线、规定画法和配合代号 看左视图联系俯、主视图和剖视图“B—B” 可知： （1）模板与衬碱度7、V 型压铁5这两个相邻剖面线方向、间隔不同，且接触面画一条线，很容易区分出来。模板衬碱度7注有配合代号 ，则模板此处庆为一 光孔。 （2）模板的相邻件螺钉9、斜齿杆10、引导栏13由于受纵向剖切没画剖面线。模板与螺钉9以螺纹连接，可知模板此处为一 M6螺纹通孔。 （3）模板与伴齿杆10连接处下压斜齿杆轴肩，上有螺母、垫圈紧固。斜齿杆与模板光孔处不接触画两人条线，可知模板此处为直径稍大于杆直径或上部螺纹大径的炮孔。 （4）模板与引导柱13上部连接处下压引导柱轴肩，孔轴配合处接触器画一条线，注有配合代号 φ ，可知模板此处为一 φ 15H7光孔。两引导 柱孔中心距为52±0.01。 ...
