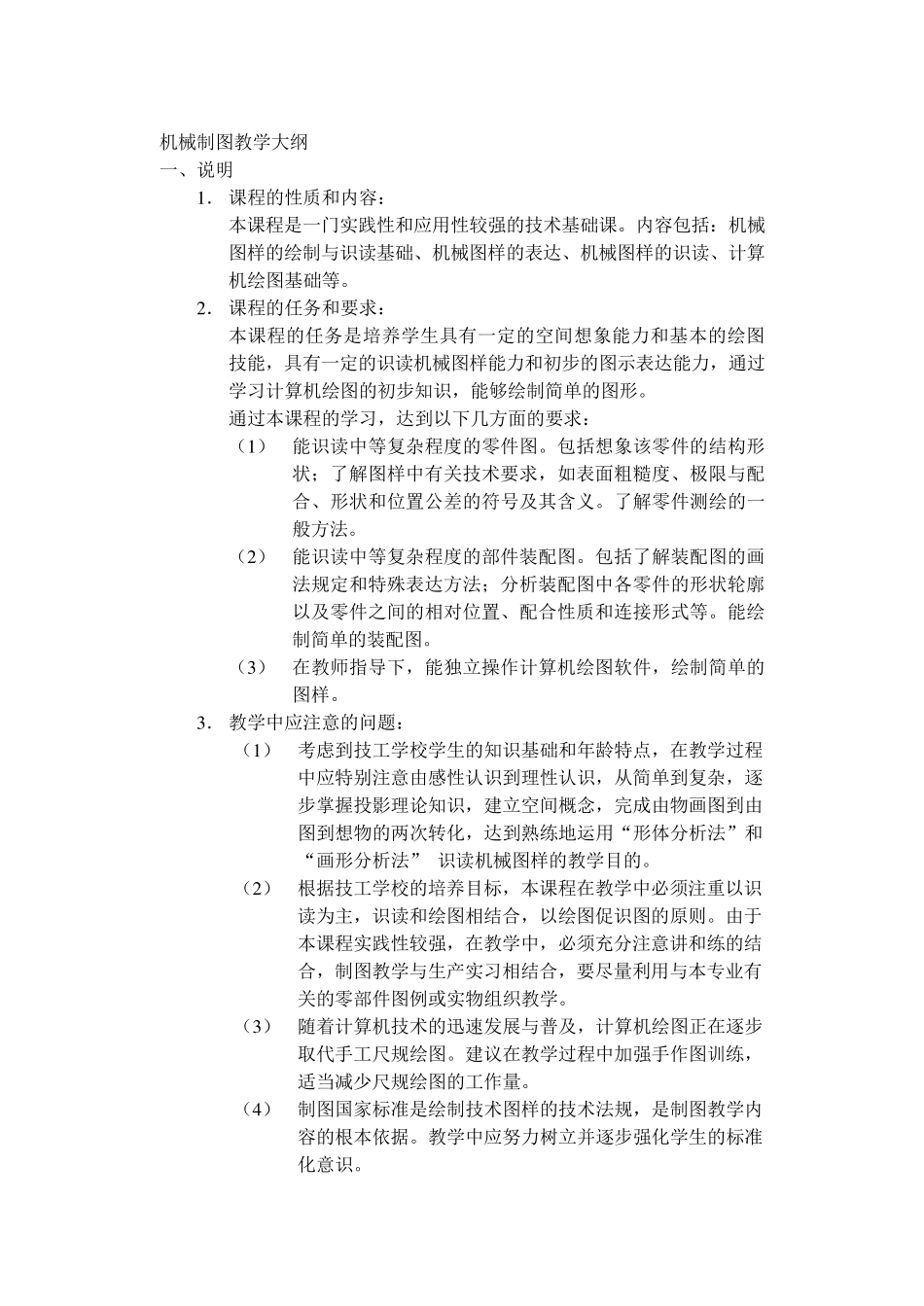

机 械 制 图 教 学 大 纲 一 、 说 明 1 ． 课 程 的 性 质 和 内 容 ： 本 课 程 是 一 门 实 践 性 和 应 用 性 较 强 的 技 术 基 础 课 。 内 容 包 括 ： 机 械图 样 的 绘 制 与 识 读 基 础 、 机 械 图 样 的 表 达 、 机 械 图 样 的 识 读 、 计 算机 绘 图 基 础 等 。 2 ． 课 程 的 任 务 和 要 求 ： 本 课 程 的 任 务 是 培 养 学 生 具 有 一 定 的 空 间 想 象 能 力 和 基 本 的 绘 图技 能 ， 具 有 一 定 的 识 读 机 械 图 样 能 力 和 初 步 的 图 示 表 达 能 力 ， 通 过学 习 计 算 机 绘 图 的 初 步 知 识 ， 能 够 绘 制 简 单 的 图 形 。 通 过 本 课 程 的 学 习 ， 达 到 以 下 几 方 面 的 要 求 ： （ 1 ） 能 识 读 中 等 复 杂 程 度 的 零 件 图 。 包 括 想 象 该 零 件 的 结 构 形状 ； 了 解 图 样 中 有 关 技 术 要 求 ， 如 表 面 粗 糙 度 、 极 限 与 配合 、 形 状 和 位 置 公 差 的 符 号 及 其 含 义 。 了 解 零 件 测 绘 的 一般 方 法 。 （ 2 ） 能 识 读 中 等 复 杂 程 度 的 部 件 装 配 图 。 包 括 了 解 装 配 图 的 画法 规 定 和 特 殊 表 达 方 法 ； 分 析 装 配 图 中 各 零 件 的 形 状 轮 廓以 及 零 件 之间 的 相对位 置 、 配 合 性 质 和 连接形 式等 。 能 绘制 简 单 的 装 配 图 。 （ 3 ） 在教 师指导下 ， 能 独立操作计 算 机 绘 图 软件 ， 绘 制 简 单 的图 样 。 3 ． 教 学 中 应 注意的 问题： （ 1 ） 考虑到 技 工学 校学 生 的 知 识 基 础 和 年龄特 点， 在教 学 过 程中 应 特 别注意由感性 认识 到 理性 认识 ， 从简 单 到 复 杂 ， 逐步 掌握投影理论知 识 ， 建立空 间 概念， 完成由物画 图 到 由图 到 想 物的 两次转化， 达 到 熟练地运用 “形 体分 析 法 ”和 “画 形 分 析 法 ” 识 读 机 械 图 样 的 教 学 目的 。 （ 2 ） 根据技 工学 校的 ...
