机械制图新旧标准代换

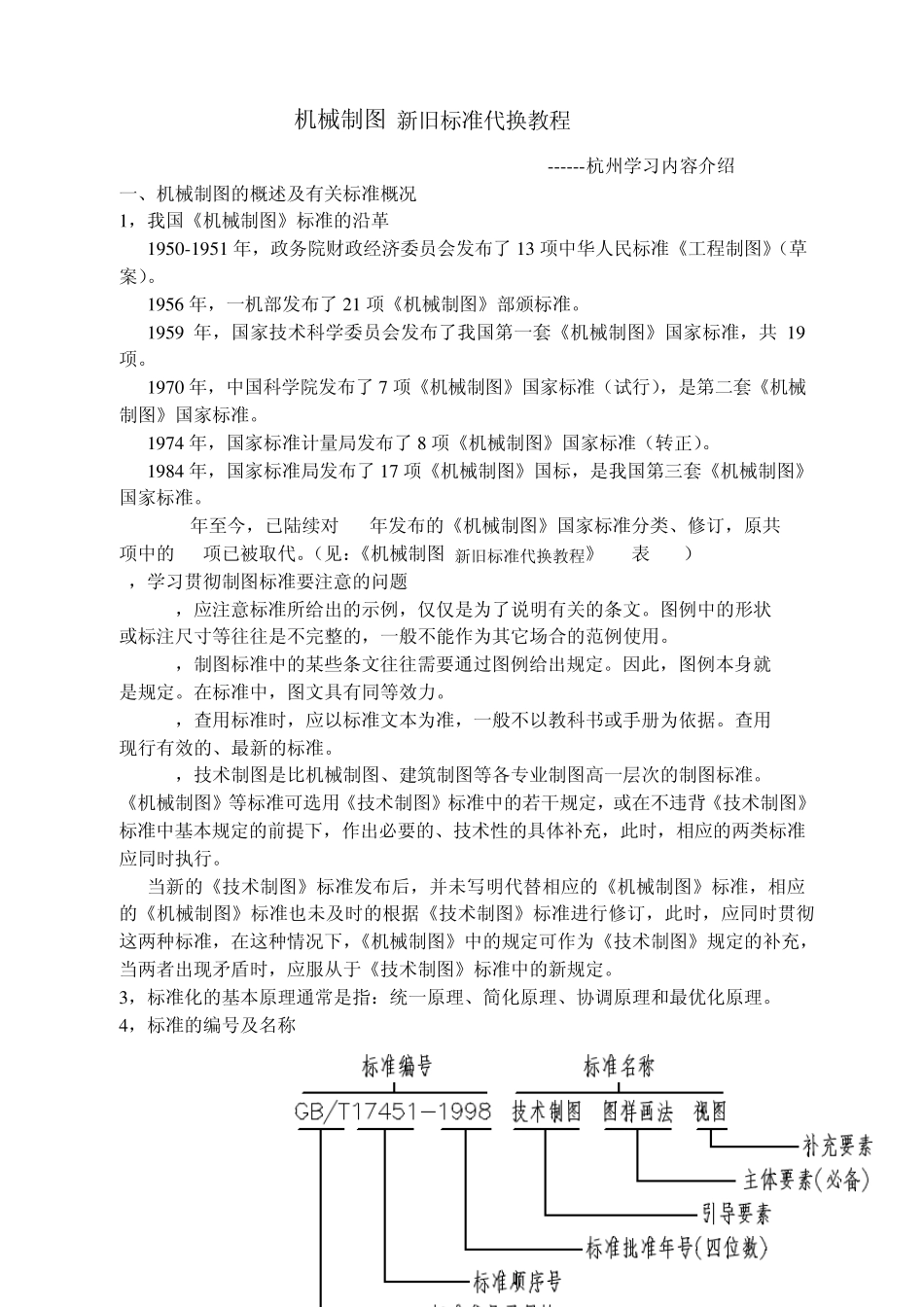

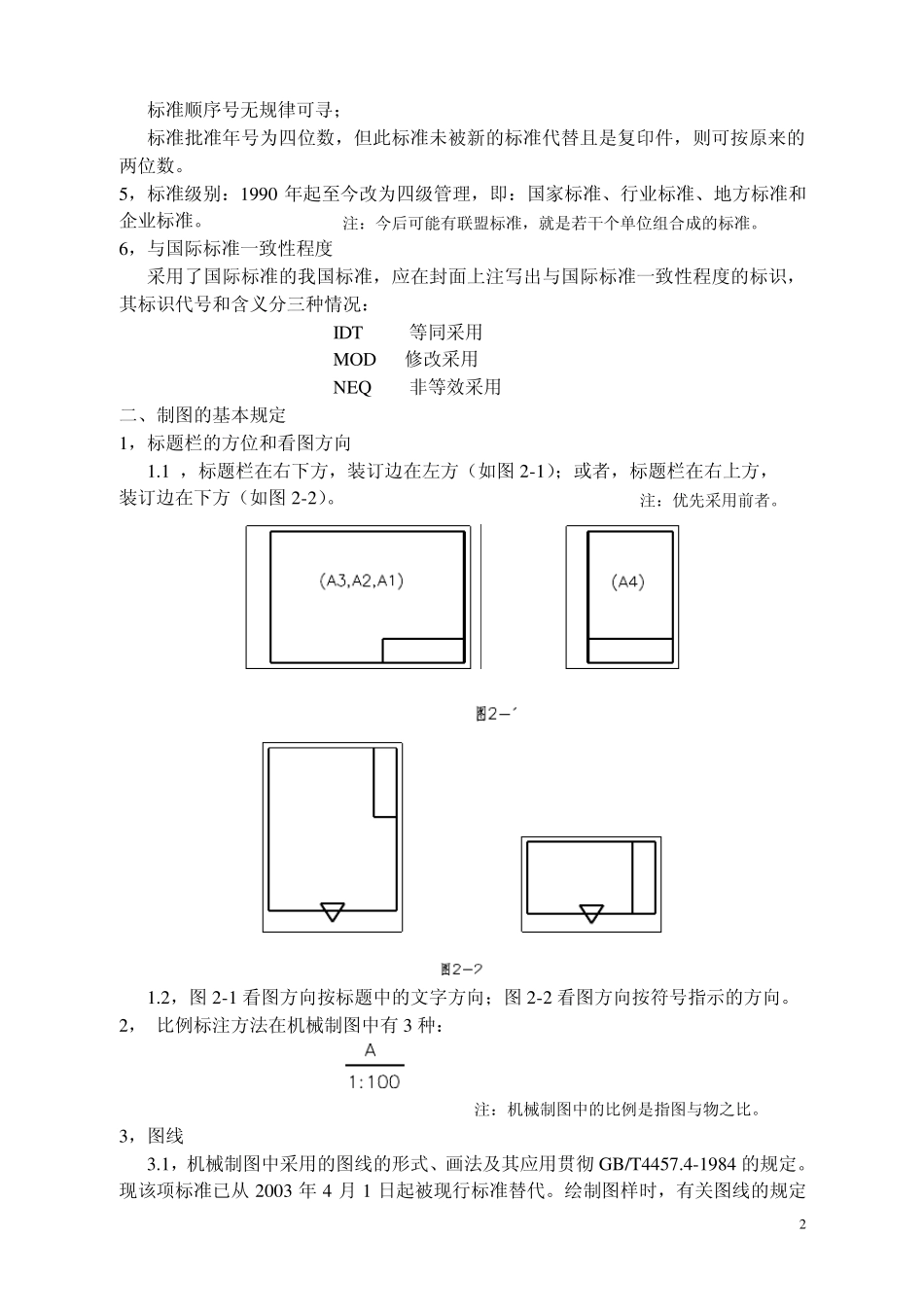

1 机械制图 新旧标准代换教程 ------杭州学习内容介绍 一、机械制图的概述及有关标准概况 1 ，我国《机械制图》标准的沿革 1 9 5 0 -1 9 5 1 年，政务院财政经济委员会发布了 1 3 项中华人民标准《工程制图》（草案）。 1 9 5 6 年，一机部发布了 2 1 项《机械制图》部颁标准。 1 9 5 9 年，国家技术科学委员会发布了我国第一套《机械制图》国家标准，共 1 9项。 1 9 7 0 年，中国科学院发布了 7 项《机械制图》国家标准（试行），是第二套《机械制图》国家标准。 1 9 7 4 年，国家标准计量局发布了 8 项《机械制图》国家标准（转正）。 1 9 8 4 年，国家标准局发布了 1 7 项《机械制图》国标，是我国第三套《机械制图》国家标准。 1985年至今，已陆续对 84年发布的《机械制图》国家标准分类、修订，原共 17项中的 14项已被取代。（见：《机械制图 新旧标准代换教程》P2 表 1-1） 2，学习贯彻制图标准要注意的问题 2.1，应注意标准所给出的示例，仅仅是为了说明有关的条文。图例中的形状 或标注尺寸等往往是不完整的，一般不能作为其它场合的范例使用。 2.2，制图标准中的某些条文往往需要通过图例给出规定。因此，图例本身就 是规定。在标准中，图文具有同等效力。 2.3，查用标准时，应以标准文本为准，一般不以教科书或手册为依据。查用 现行有效的、最新的标准。 2.4，技术制图是比机械制图、建筑制图等各专业制图高一层次的制图标准。 《机械制图》等标准可选用《技术制图》标准中的若干规定，或在不违背《技术制图》标准中基本规定的前提下，作出必要的、技术性的具体补充，此时，相应的两类标准应同时执行。 当新的《技术制图》标准发布后，并未写明代替相应的《机械制图》标准，相应的《机械制图》标准也未及时的根据《技术制图》标准进行修订，此时，应同时贯彻这两种标准，在这种情况下，《机械制图》中的规定可作为《技术制图》规定的补充，当两者出现矛盾时，应服从于《技术制图》标准中的新规定。 3 ，标准化的基本原理通常是指：统一原理、简化原理、协调原理和最优化原理。 4 ，标准的编号及名称 2 标准顺序号无规律可寻； 标准批准年号为四位数，但此标准未被新的标准代替且是复印件，则可按原来的两位数。 5，标准级别：1990 年起至今改为四级管理，即：国家标准、行业标准、地方标准和企业标准。 注：今后可能有联盟标准，就是若干个单位组合...
