机械制图标准机械运动简图符号

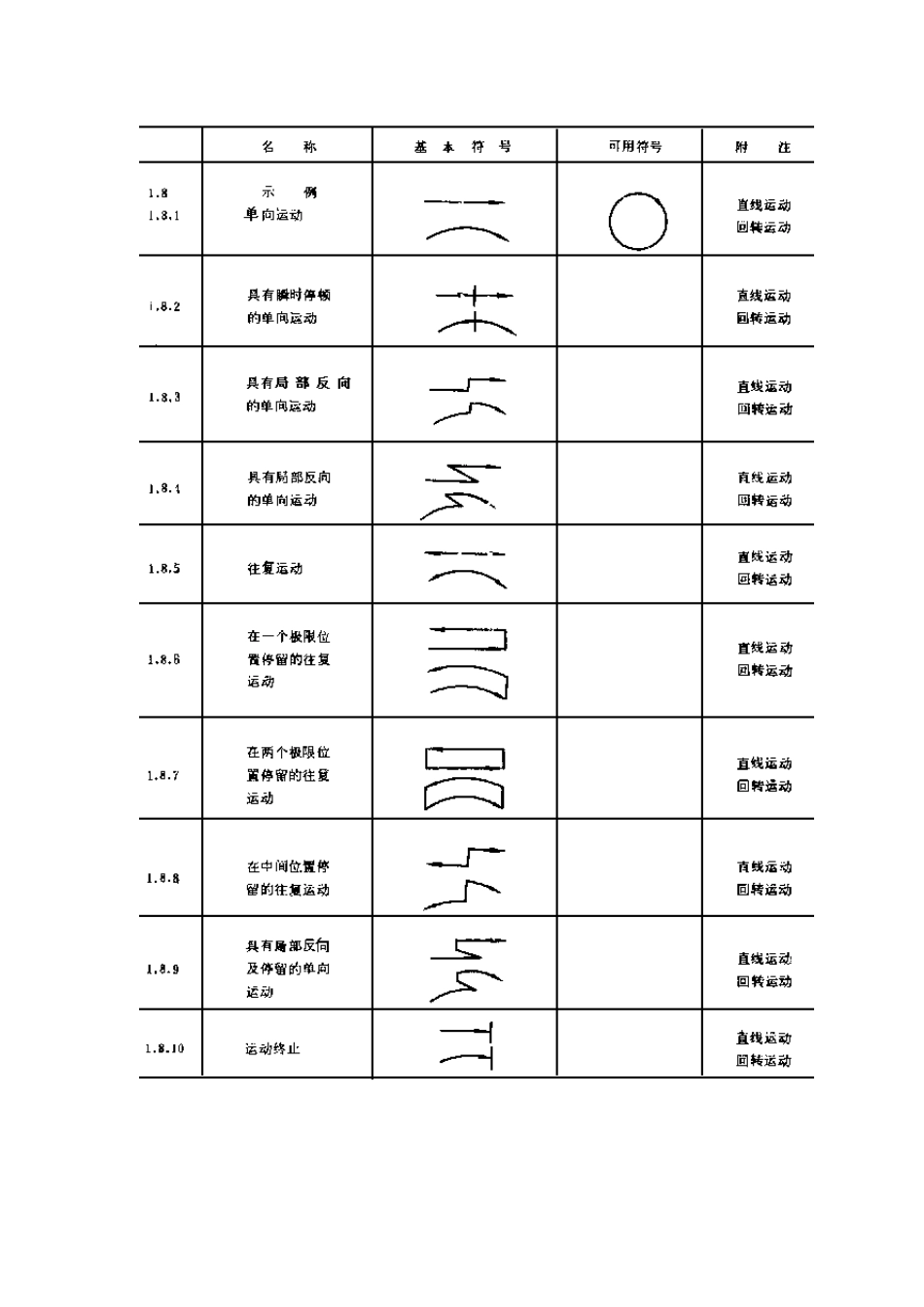

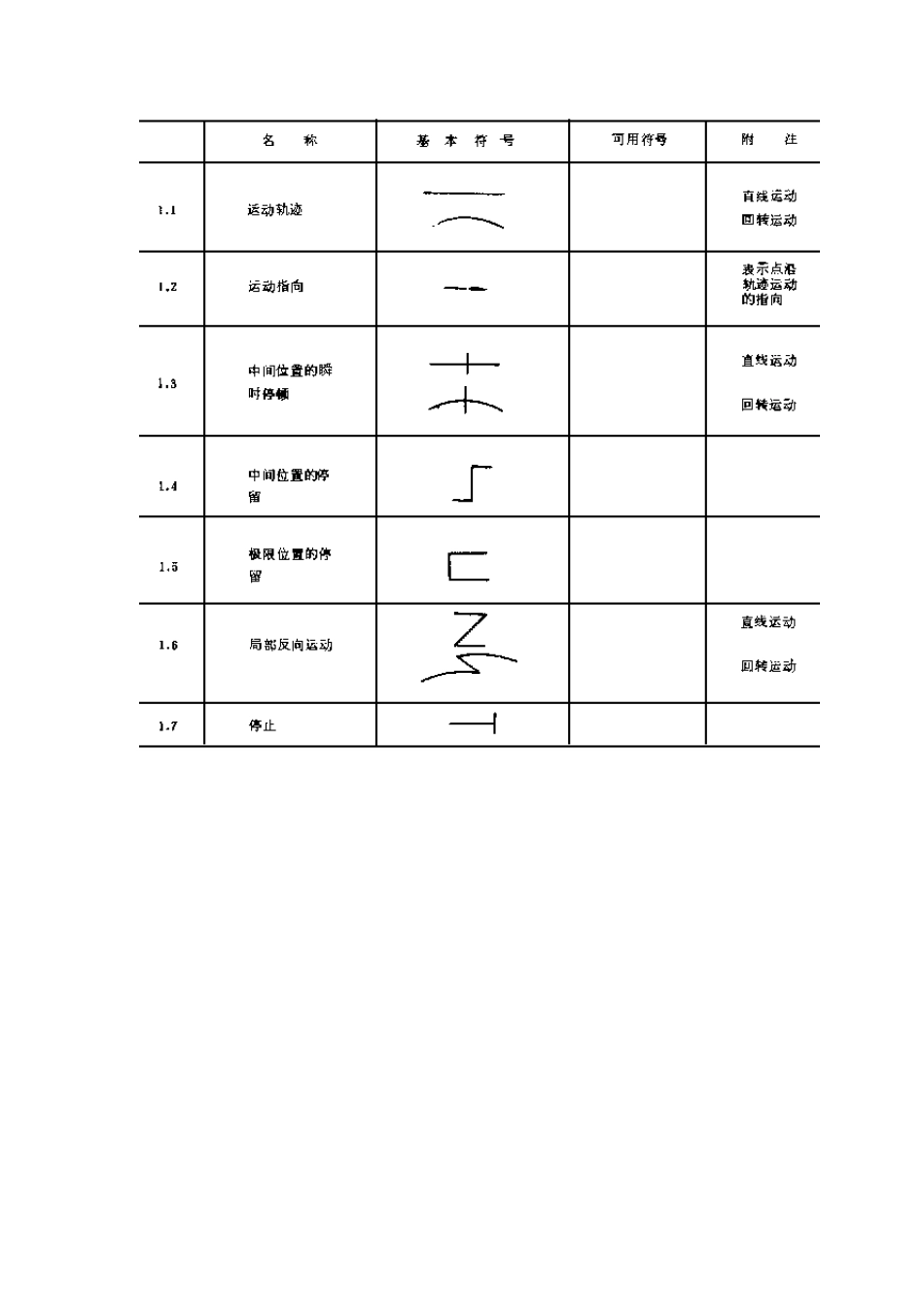

机械制图标准－机械制图--机械运动简图符号 发布:admin | 发布时间: 2010 年6 月30 日 中华人民共和国国家标准 UDC 621.71∶744 机械制图 .4:003.62 机械运动简图符号 GB 4460-84 Mechanical drawings 代替 GB 138-74 Graphical symbols for kinematic diagrams 本标准规定了用于机构运动简图的图示符号。 本标准等效采用国际标准ISO 3952/1-1981，ISO 3952/2-1981，ISO 3952/3-1979《机构运动简图--图示符号》第一、二三部分。 国家标准局 1984-07-11发布 1985-07-01实施 1 机构构件的运动 2 运动副 3 构件及其组成部分的连接 4 多杆构件及其组成部分 5 摩擦机构与齿轮机构 若用单线绘制轮子，允许在两轮接触处留出空隙，如： 绘制摩探机构时，轮子和轴固定连接的符号，只需画在一个轮子上。 齿轮和摩擦轮符号的区别是：表示齿圈或摩擦表面的直线相对于表示轮辐平面的直线位置不同，如： 6 凸轮机构 7 槽轮机构和棘轮机构 8 联轴器、离合器及制动器 附 录 A其它机构及其部件(补充件) 附加说明： 以上机械制图标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。 本标准由机械工业部标准化研究所负责起草。 本标准主要起草人汪恺、唐保宁、陈增群、蒋知民、尤绍权、倪宜平、范崇夏、江天一、张洪鳎、陆振涛、闫闾、白晓东、龚庆荣、强毅、杨东湃。 本标准首次发布于 1959年 6月 5日，第一次修订于 1974年 12月 13日。 5 摩擦机构与齿轮机构 若用单线绘制轮子，允许在两轮接触处留出空隙，如： 绘制摩探机构时，轮子和轴固定连接的符号，只需画在一个轮子上。 齿轮和摩擦轮符号的区别是：表示齿圈或摩擦表面的直线相对于表示轮辐平面的直线位置不同，如： 6 凸轮机构 7 槽轮机构和棘轮机构 8 联轴器、离合器及制动器 附 录 A 其它机构及其部件(补充件) 附加说明： 以上机械制图标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。 本标准由机械工业部标准化研究所负责起草。 本标准主要起草人汪恺、唐保宁、陈增群、蒋知民、尤绍权、倪宜平、范崇夏、江天一、张洪鳎、陆振涛、闫闾、白晓东、龚庆荣、强毅、杨东湃。 本标准首次发布于 1959 年 6 月 5 日，第一次修订于 1974 年 12 月 13 日
