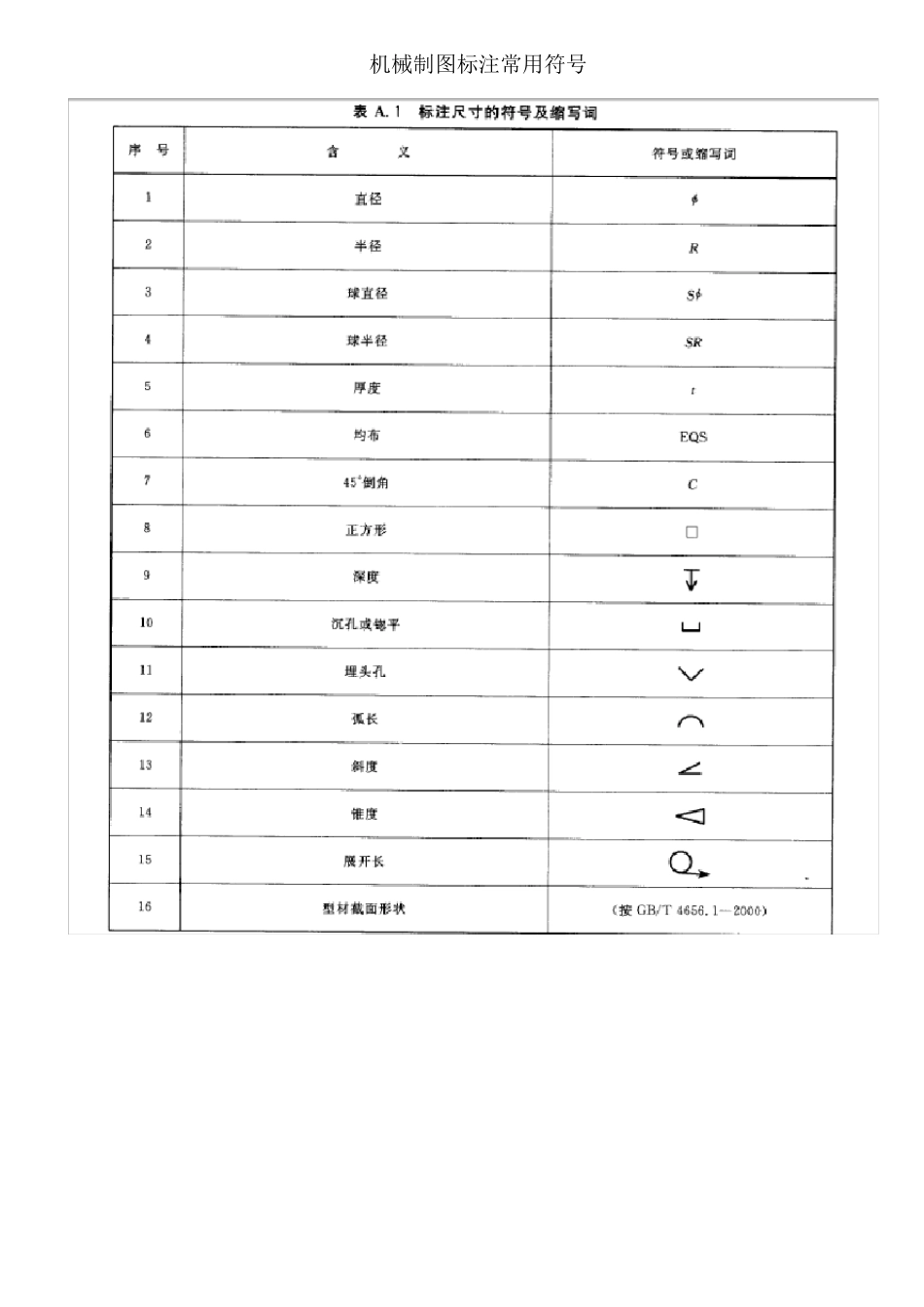

机械制图标注常用符号大全VIP专享

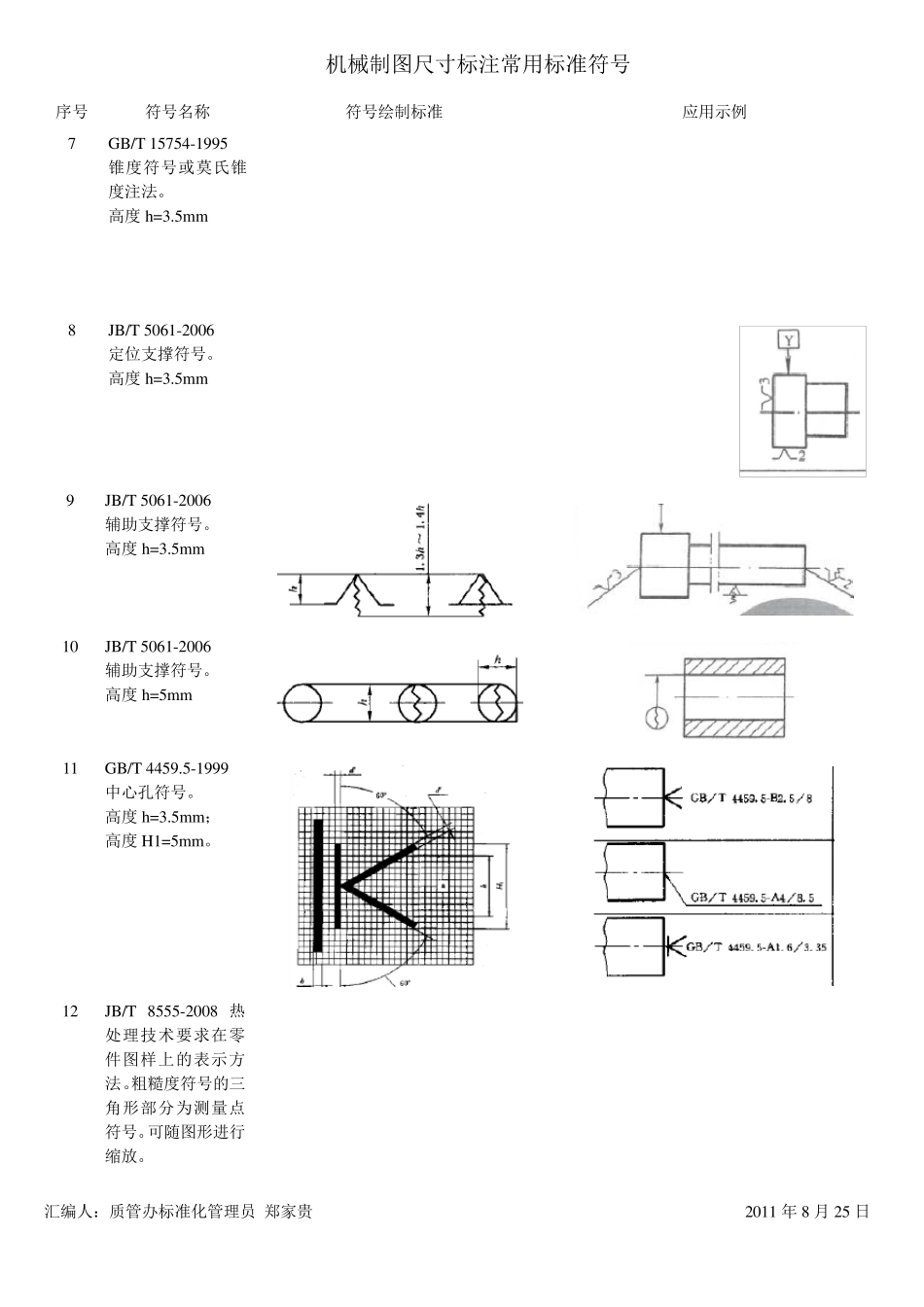

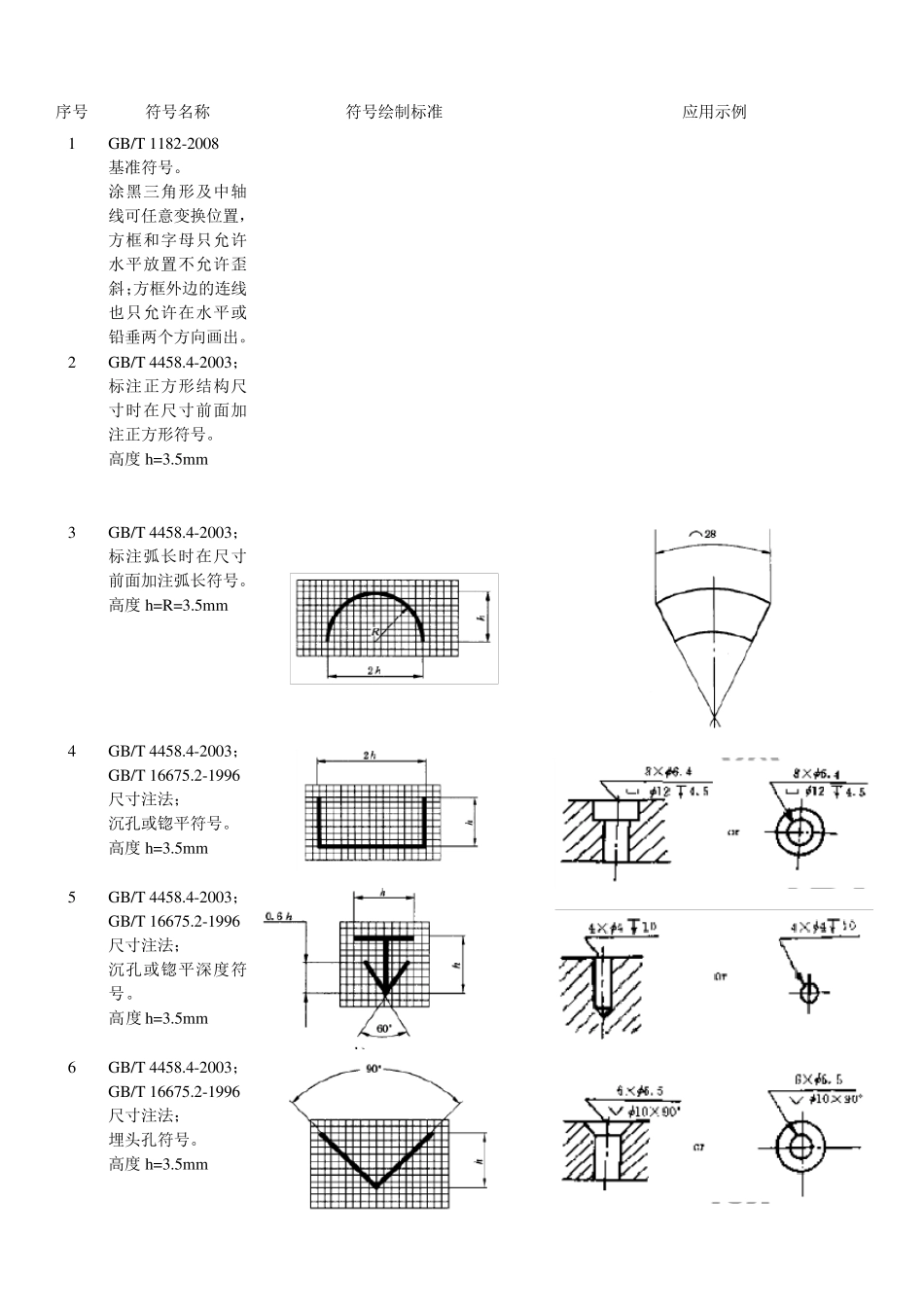

机械制图标注常用符号 序号 符号名称 符号绘制标准 应用示例 1 GB/T 1182-2008 基准符号。 涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。 2 GB/T 4458.4-2003； 标注正方形结构尺寸时在尺寸前面加注正方形符号。 高度 h=3.5m m 3 GB/T 4458.4-2003； 标注弧长时在尺寸前面加注弧长符号。 高度 h=R=3.5m m 4 GB/T 4458.4-2003；GB/T 16675.2-1996 尺寸注法； 沉孔或锪平符号。 高度 h=3.5m m 5 GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法； 沉孔或锪平深度符号。 高度 h=3.5m m 6 GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法； 埋头孔符号。 高度 h=3.5m m 机械制图尺寸标注常用标准符号 序号 符号名称 符号绘制标准 应用示例 7 GB/T 15754-1995 锥度符号或莫氏锥度注法。 高度h=3.5m m 8 JB/T 5061-2006 定位支撑符号。 高度h=3.5m m 9 JB/T 5061-2006 辅助支撑符号。 高度h=3.5m m 10 JB/T 5061-2006 辅助支撑符号。 高度h=5m m 11 GB/T 4459.5-1999 中心孔符号。 高度h=3.5m m ； 高度H1=5m m 。 12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。粗糙度符号的三角形部分为测量点符号。可随图形进行缩放。 汇编人：质管办标准化管理员 郑家贵 2011 年 8 月 25 日 机 械 制 图 基 础 知 识 一、.图线 GB/T 4457.4-2002 GB/T 17450-1998 注：粗虚线和粗点画线的选用 （1） 两种粗线都用来指示零件上的某一部分有特殊要求。但应用场合不尽相同。粗虚线专门用于指示该表面有表面处理要求。（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。） （2） 粗点画线是限定范围的表示线 常见于以下场合： a. 限定局部热处理的范围（如上图） b. 限定不镀（涂）范围（如下左图） c. 限定形位公差的被测要素和基准要素的范围（如下右图） 二、视图 GB/T 17451-1998 GB/T 4458.1-2002 1 .按第一角法配置的六个基本视图 2 .局部视图 1 ）按基本视图的配置形式配置 2 ）按向视图的配置形式配置 三、剖视图不要 “向”字 及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002 四、简化画法 GB/T 16675.1-1996 1 .管子 1 ）可仅在端部画出部分形状，其余用细点画线画出其中心线 2 ）可...
