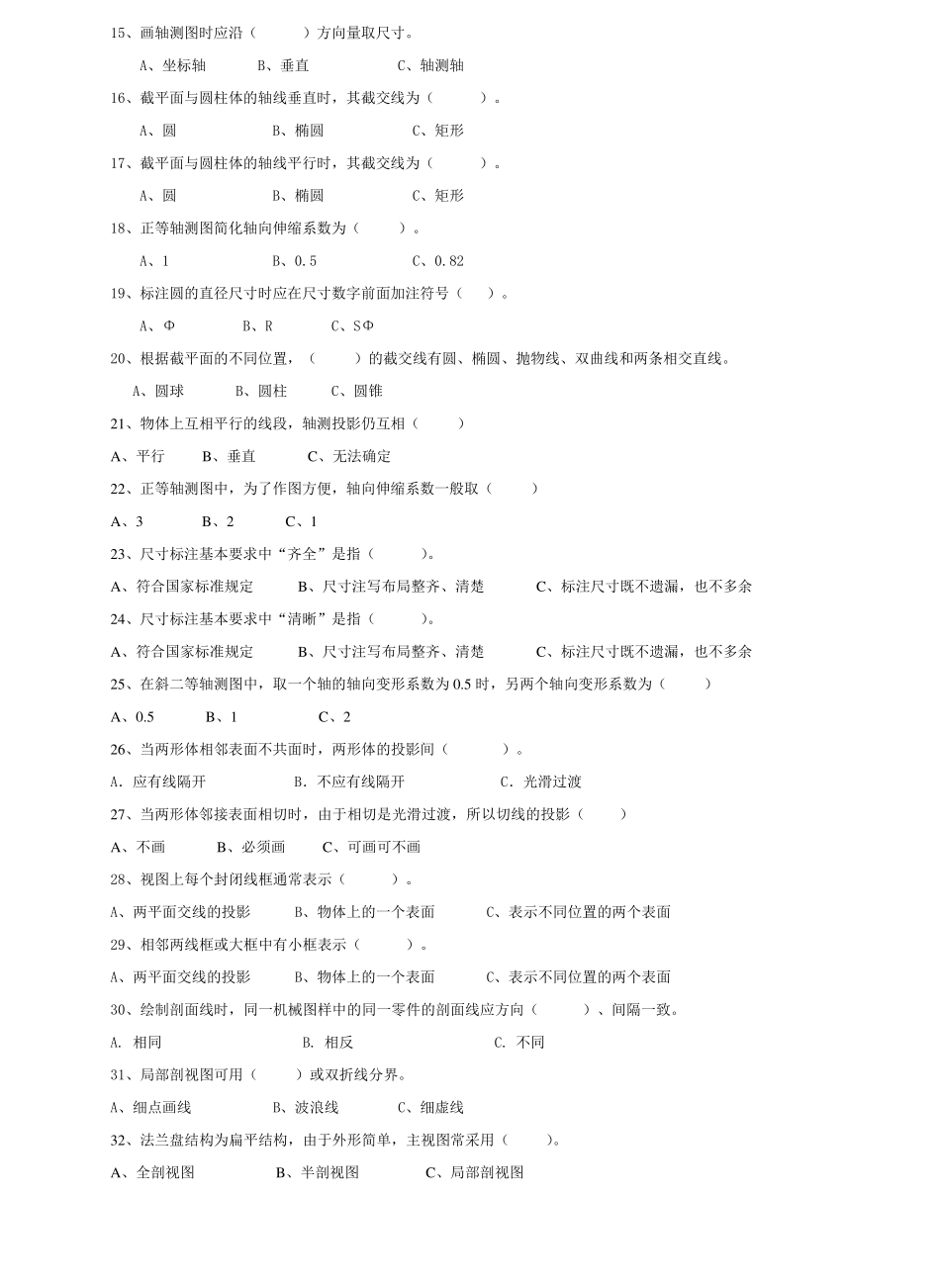

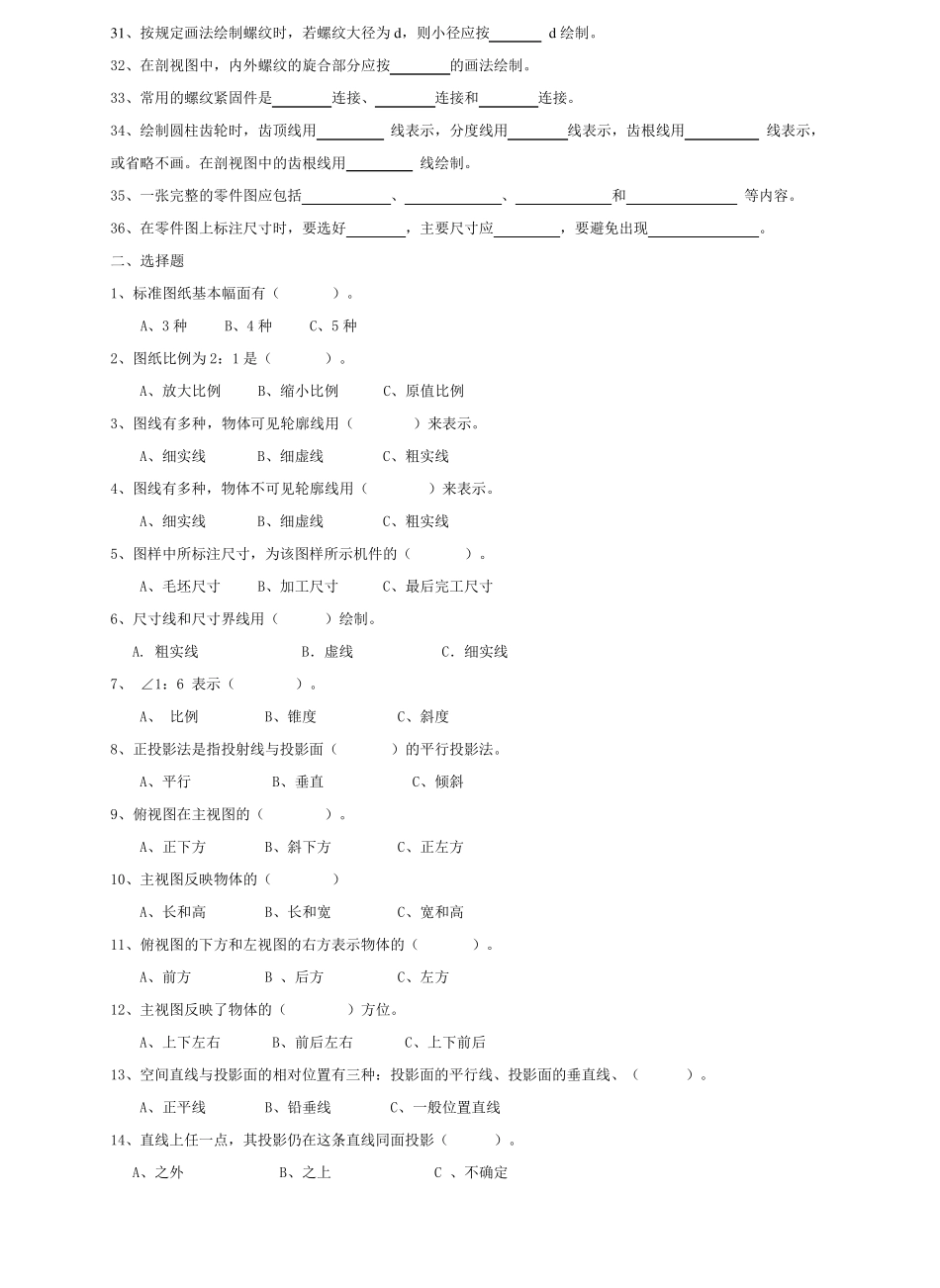

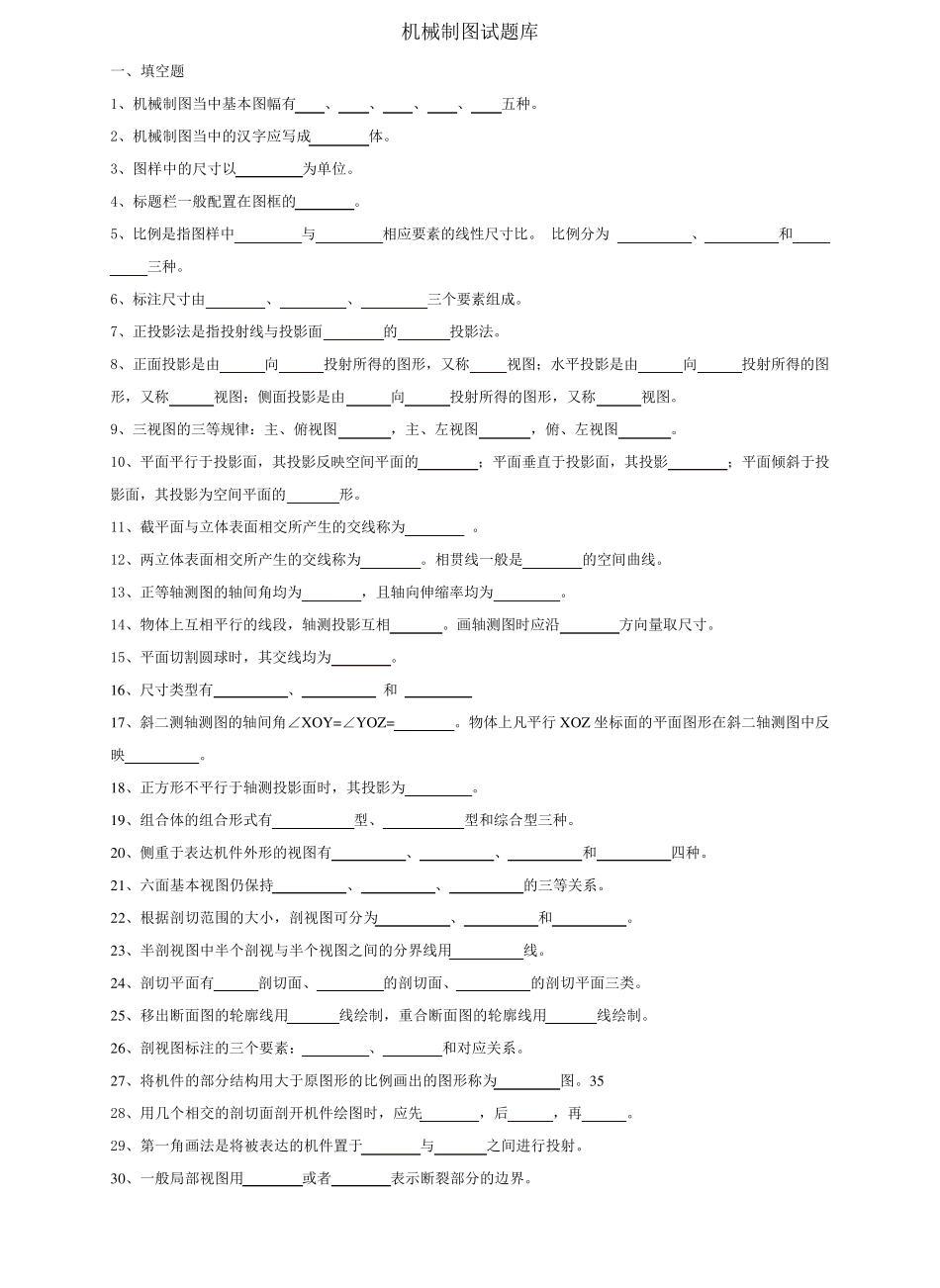

机械制图试题库 一、填空题 1、机械制图当中基本图幅有 、 、 、 、 五种。 2、机械制图当中的汉字应写成 体。 3、图样中的尺寸以 为单位。 4、标题栏一般配置在图框的 。 5、比例是指图样中 与 相应要素的线性尺寸比。 比例分为 、 和 三种。 6、标注尺寸由 、 、 三个要素组成。 7、正投影法是指投射线与投影面 的 投影法。 8、正面投影是由 向 投射所得的图形，又称 视图；水平投影是由 向 投射所得的图形，又称 视图；侧面投影是由 向 投射所得的图形，又称 视图。 9、三视图的三等规律：主、俯视图 ，主、左视图 ，俯、左视图 。 10、平面平行于投影面，其投影反映空间平面的 ；平面垂直于投影面，其投影 ；平面倾斜于投影面，其投影为空间平面的 形。 11、截平面与立体表面相交所产生的交线称为 。 12、两立体表面相交所产生的交线称为 。相贯线一般是 的空间曲线。 13、正等轴测图的轴间角均为 ，且轴向伸缩率均为 。 14、物体上互相平行的线段，轴测投影互相 。画轴测图时应沿 方向量取尺寸。 15、平面切割圆球时，其交线均为 。 16、尺寸类型有 、 和 17、斜二测轴测图的轴间角∠XOY=∠YOZ= 。物体上凡平行XOZ坐标面的平面图形在斜二轴测图中反映 。 18、正方形不平行于轴测投影面时，其投影为 。 19、组合体的组合形式有 型、 型和综合型三种。 20、侧重于表达机件外形的视图有 、 、 和 四种。 21、六面基本视图仍保持 、 、 的三等关系。 22、根据剖切范围的大小，剖视图可分为 、 和 。 23、半剖视图中半个剖视与半个视图之间的分界线用 线。 24、剖切平面有 剖切面、 的剖切面、 的剖切平面三类。 25、移出断面图的轮 廓 线用 线绘 制，重合断面图的轮 廓 线用 线绘 制。 26、剖视图标注的三个要素： 、 和对 应关系。 27、将 机件的部 分结 构 用大于原 图形的比例画出的图形称为 图。35 28、用几 个相交的剖切面剖开 机件绘 图时，应先 ，后 ，再 。 29、第 一角画法是将 被 表达的机件置于 与 之间进 行投射。 30、一般局 部 视图用 或 者 表示 断裂 部 分的边 界。 3 1 、按规定画法绘制螺纹时，若螺纹大径为d ，则小径应按 d 绘制。 32、在剖视图中，内外螺纹的旋合部分应按 的画法绘制。 33、常用的螺纹紧固件是 连接、 连接和 连接。 34、绘制圆柱齿轮时，齿顶线用 线...
