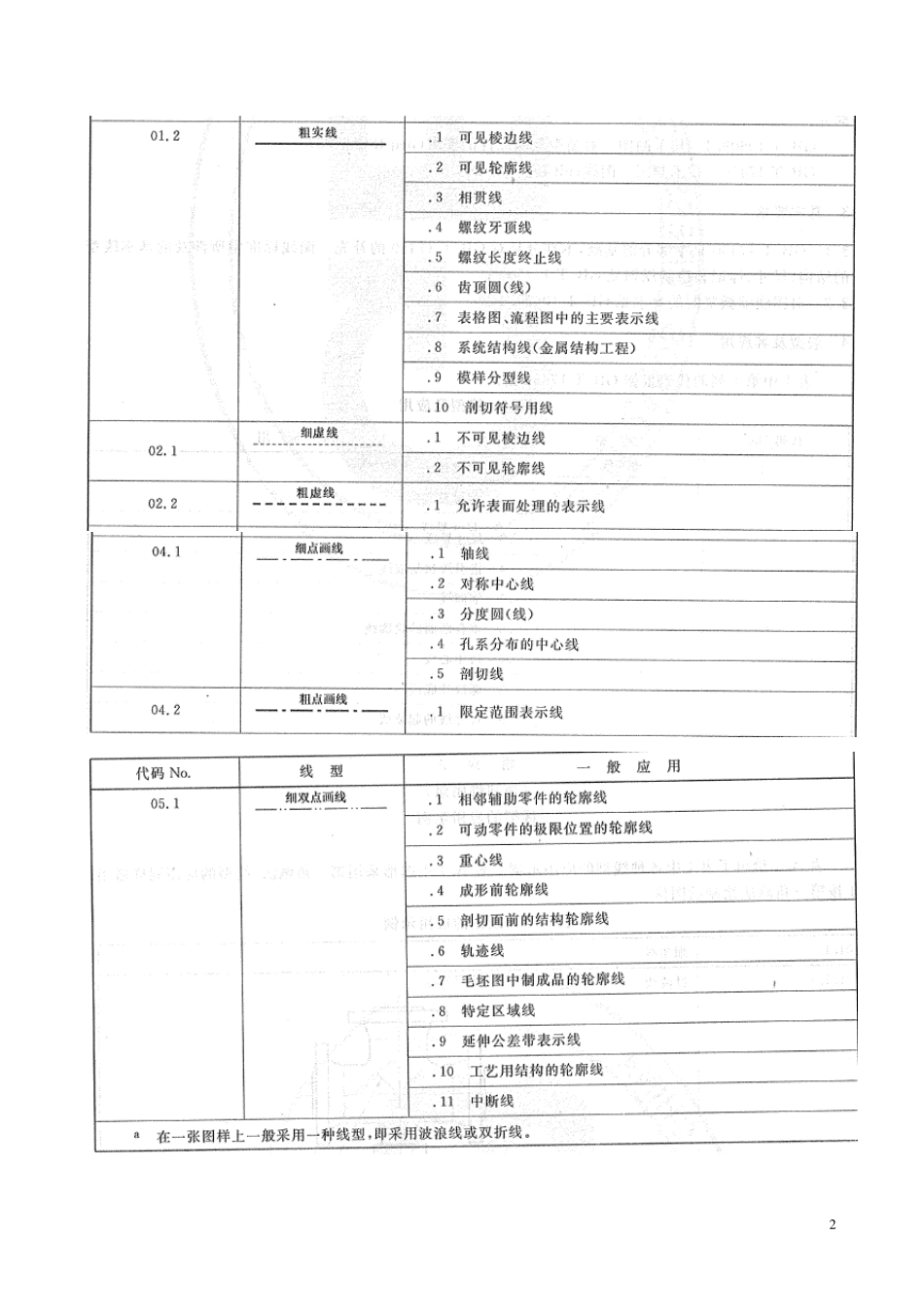

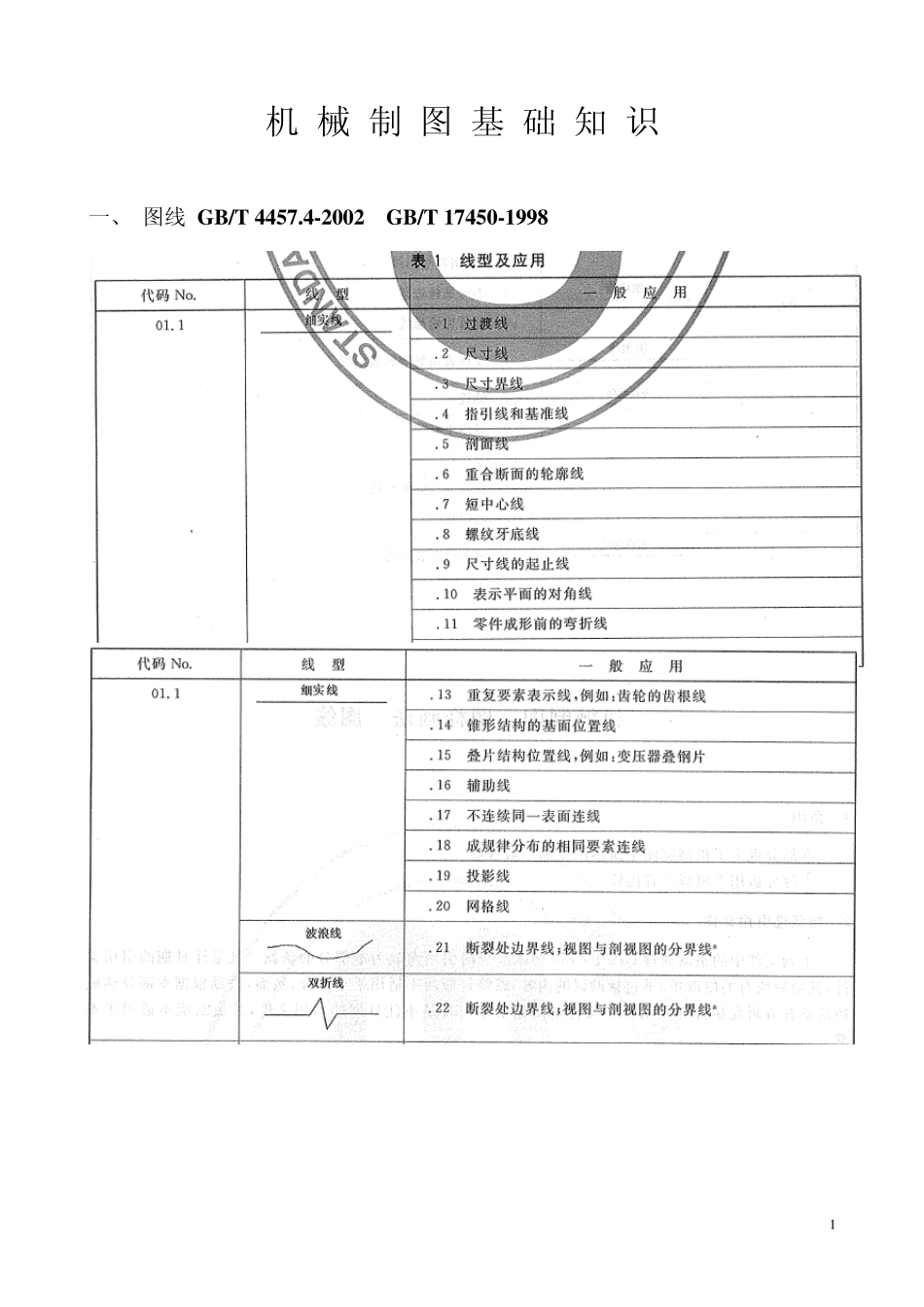

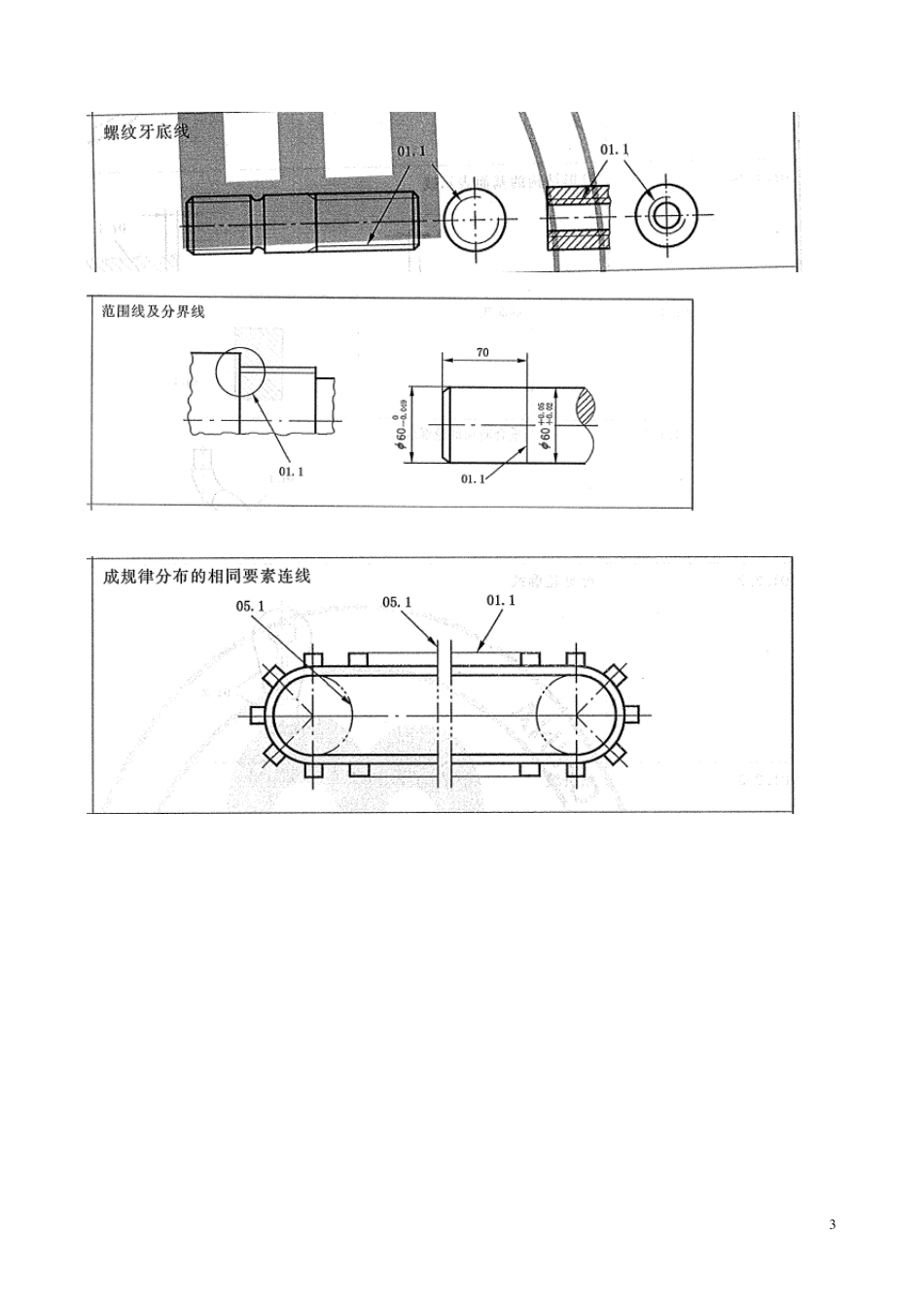

1 机 械 制 图 基 础 知 识 一、.图线 GB/T 4457.4-2002 GB/T 17450-1998 2 3 4 5 注：粗虚线和粗点画线的选用 （1） 两种粗线都用来指示零件上的某一部分有特殊要求。但应用场合不尽相同。粗虚线专门用于指示该表面有表面处理要求。（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。） （2） 粗点画线是限定范围的表示线 常见于以下场合： a. 限定局部热处理的范围（如上图） b. 限定不镀（涂）范围（如下左图） c. 限定形位公差的被测要素和基准要素的范围（如下右图） 6 7 二、视图 GB/T 17451-1998 GB/T 4458.1-2002 1 .按第一角法配置的六个基本视图 2 .局部视图 1 ）按基本视图的配置形式配置 2 ）按向视图的配置形式配置 不要 “向”字 8 三、剖视图及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002 9 1 0 1 1 四、简化画法 GB/T 16675.1-1996 1 .管子 1 ）可仅在端部画出部分形状，其余用细点画线画出其中心线 2 ）可用与管子中心线重合的单根粗实线表示。 图形不对称时，移出断面不得画在中断处 1 2 2 . 五、螺纹及螺纹紧固件表示法 GB/T 4459.1-1995 GB/T 197-2003 1 3 无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。 14 根据GB/T 197-2003 的规定，将普通螺纹的标记方法介绍如下： 1 5 六、弹簧表示法 GB/T 4459.4-2003 1 6 1 7 七、尺寸注法 GB/T 4458.4-2003 GB/T 19096-2003 1 .在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。（如下图） 1 8 2 .标注角度的尺寸界线应沿径向引出（图5 ），标注弦长的尺寸界线应平行于该弦的垂直平分线（图6 ），标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线（图7 ），但当弧度较大时，可沿径向引出（图8 ）。 3 .当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时仅在尺寸线的一端画出箭头。 1 9 尺寸数字： 2 0 标注尺寸的符号及缩写词 （如上图） 2 1 标注尺寸的符号及缩写词（如下表） 2 2 八、尺寸的简化注法 GB/T 16675.2-1996 2 3 九、极限与配合的标注方法 GB/T 4458.5-2003 2 4 十、形状和位置公差的图样表示法 GB/T 1182-1996 1 .形位公差分类及特征项目符号 2 5 2 6 其端点应画一个黑点 2 7 28 *形位公差带的定义...
