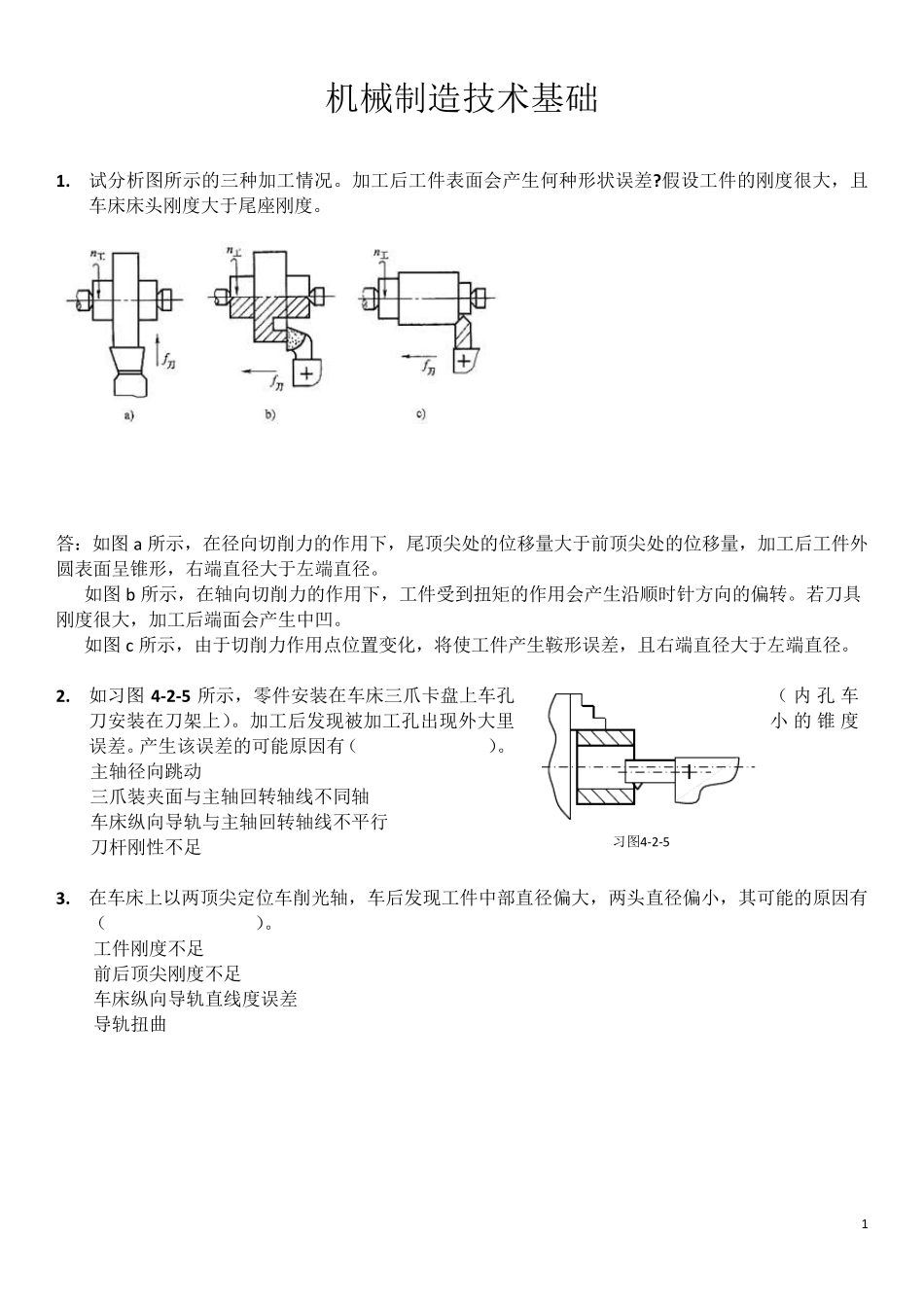

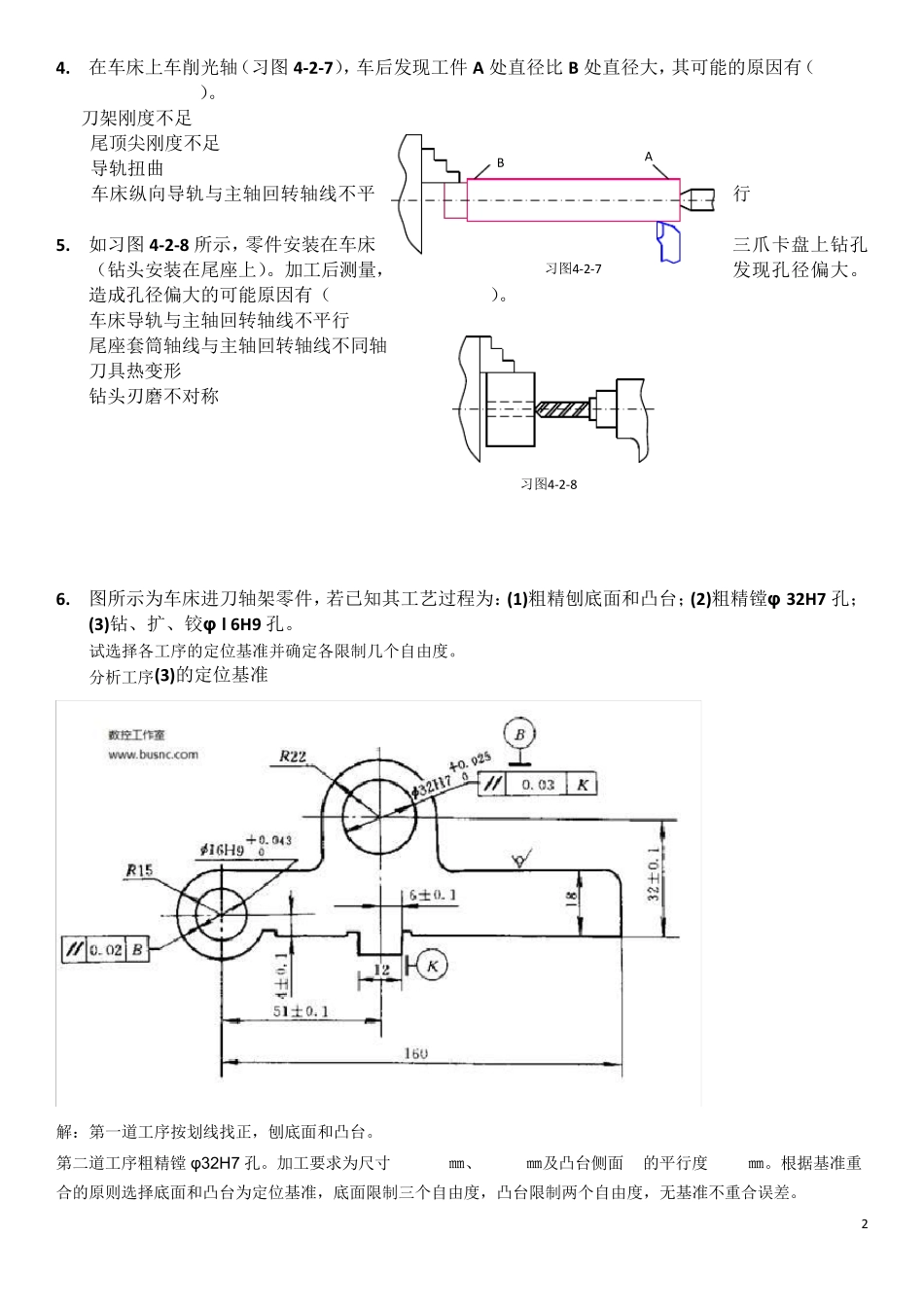

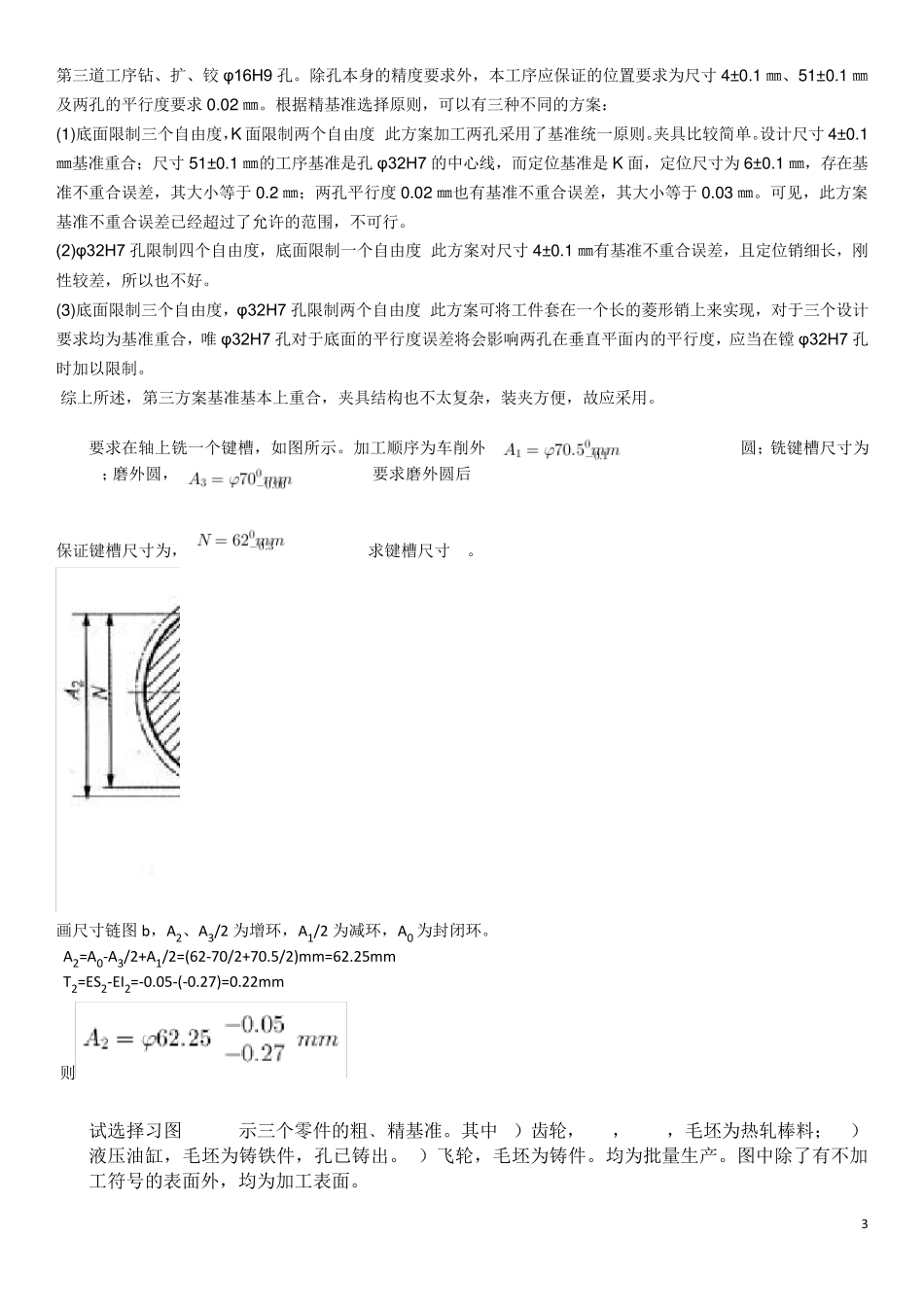

1 机械制造技术基础 1. 试分析图所示的三种加工情况。加工后工件表面会产生何种形状误差?假设工件的刚度很大，且车床床头刚度大于尾座刚度。 答：如图a 所示，在径向切削力的作用下，尾顶尖处的位移量大于前顶尖处的位移量，加工后工件外圆表面呈锥形，右端直径大于左端直径。 如图b 所示，在轴向切削力的作用下，工件受到扭矩的作用会产生沿顺时针方向的偏转。若刀具刚度很大，加工后端面会产生中凹。 如图c所示，由于切削力作用点位置变化，将使工件产生鞍形误差，且右端直径大于左端直径。 2. 如习图4-2-5 所示，零件安装在车床三爪卡盘上车孔（ 内 孔 车刀安装在刀架上）。加工后发现被加工孔出现外大里小 的锥 度误差。产生该误差的可能原因有（ ② ③ ）。 ① 主轴径向跳动 ② 三爪装夹面与主轴回转轴线不同轴 ③ 车床纵向导轨与主轴回转轴线不平行 ④ 刀杆刚性不足 3. 在车床上以两顶尖定位车削光轴，车后发现工件中部直径偏大，两头直径偏小，其可能的原因有（ ① ③ ）。 ① 工件刚度不足 ② 前后顶尖刚度不足 ③ 车床纵向导轨直线度误差 ④ 导轨扭曲 习图4-2-5 2 4. 在车床上车削光轴（习图4-2-7），车后发现工件A 处直径比B 处直径大，其可能的原因有（ ② ③ ④ ）。 ① 刀架刚度不足 ② 尾顶尖刚度不足 ③ 导轨扭曲 ④ 车床纵向导轨与主轴回转轴线不平行 5. 如习图4-2-8 所示，零件安装在车床三爪卡盘上钻孔（钻头安装在尾座上）。加工后测量，发现孔径偏大。造成孔径偏大的可能原因有（ ② ③ ④ ）。 ① 车床导轨与主轴回转轴线不平行 ② 尾座套筒轴线与主轴回转轴线不同轴 ③ 刀具热变形 ④ 钻头刃磨不对称 6. 图所示为车床进刀轴架零件，若已知其工艺过程为：(1)粗精刨底面和凸台；(2)粗精镗φ 32H7 孔；(3)钻、扩、铰φ l 6H9 孔。 试选择各工序的定位基准并确定各限制几个自由度。 分析工序(3)的定位基准 解：第一道工序按划线找正，刨底面和凸台。 第二道工序粗精镗φ32H7 孔。加工要求为尺寸 32±0.1㎜、6± 0.1㎜及凸台侧面K 的平行度0.03㎜。根据基准重合的原则选择底面和凸台为定位基准，底面限制三个自由度，凸台限制两个自由度，无基准不重合误差。 习图4-2-8 B A 习图4-2-7 3 第三道工序钻、扩、铰 φ16H9 孔。除孔本身的精度要求外，本工序应保证的位置要求为尺寸 4±0.1 ㎜、51±0.1 ㎜及两孔的平行度要求 0.0...
