机械加工工艺卡

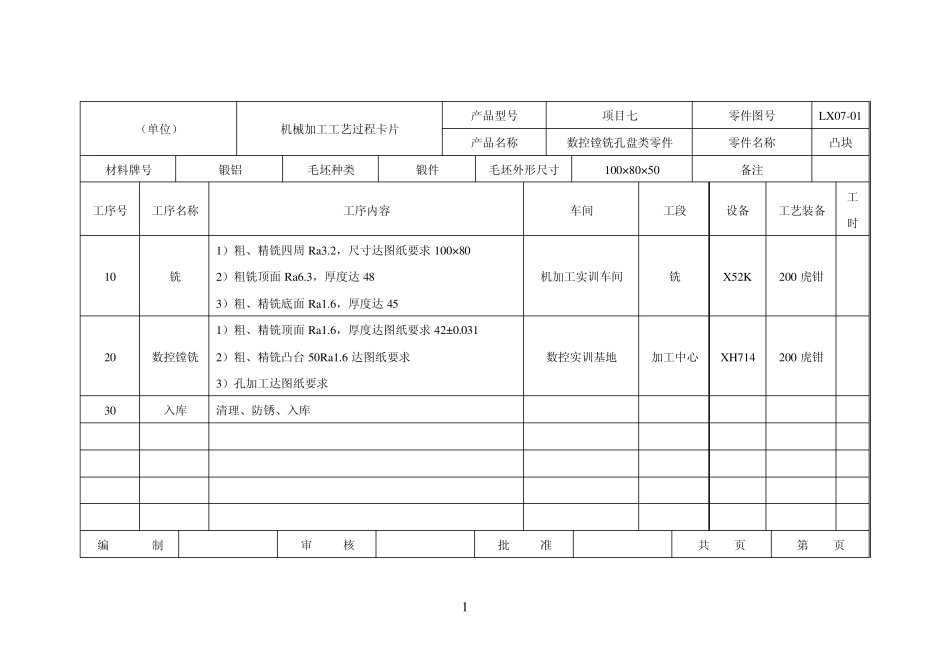

1 （单位） 机械加工工艺过程卡片 产品型号 项目七 零件图号 LX07-01 产品名称 数控镗铣孔盘类零件 零件名称 凸块 材料牌号 锻铝 毛坯种类 锻件 毛坯外形尺寸 100×80×50 备注 工序号 工序名称 工序内容 车间 工段 设备 工艺装备 工时 10 铣 1）粗、精铣四周 Ra3.2，尺寸达图纸要求 100×80 2）粗铣顶面 Ra6.3，厚度达 48 3）粗、精铣底面 Ra1.6，厚度达 45 机加工实训车间 铣 X52K 200 虎钳 20 数控镗铣 1）粗、精铣顶面 Ra1.6，厚度达图纸要求 42±0.031 2）粗、精铣凸台 50Ra1.6 达图纸要求 3）孔加工达图纸要求 数控实训基地 加工中心 XH714 200 虎钳 30 入库 清理、防锈、入库 编 制 审 核 批 准 共 页 第 页 2 （单 位） 数 控 加 工 工 序 卡 片 产品名称或代号 零件名称 材料 零件图号 数控镗铣孔盘类零件 凸块 锻铝 LX07-01 工序号 程序编号 夹具名称 夹具编号 使用设备 车 间 20 711/712/713/71 200 机用平口虎钳 XH714 数控实训中心 工步号 工 步 内 容 刀具号 刀具规格 mm 主轴转速 r/min 进给量 mm/min 背吃刀量 mm 量具 备注 1 粗铣顶面留余量0.2 T01 Φ80 端铣刀 500 200 2.8 游标卡尺 125± 0.02 2 精铣顶面控制高度尺寸42± 0.031 达Ra1.6 T01 600 150 0.2 3 粗铣凸台留侧余量0.5，底余量0.2 T02 Φ16 立铣刀 500 100 21.8 4 精铣凸台50Ra1.6 成 T02 600 80 0.2 5 钻6× M10-7H、4× Φ12H7、2× Φ30H7 中心孔 T03 Φ2 中心钻 1500 120 6 钻2× Φ30H7、4× Φ12H7、6× M10-7H 至 Φ8.5 T04 Φ8.5 钻头 700 80 7 扩 4×Φ12H7 至 4×Φ11.8 T05 Φ11.8 钻头 500 90 8 扩 2× Φ30H7 至 2×Φ19 T06 Φ19 钻头 300 80 编 制 审 核 批 准 共 4 页 第 1 页 3 （单 位） 数 控 加 工 工 序 卡 片 产品名称或代号 零件名称 材料 零件图号 数控镗铣孔盘类零件 凸块 锻铝 LX07-01 工序号 程序编号 夹具名称 夹具编号 使用设备 车 间 20 711/712/713/71 200 机用平口虎钳 XH714 数控实训中心 工步号 工 步 内 容 刀具号 刀具规格 mm 主轴转速 r/min 进给量 mm/min 背吃刀量 mm 量具 备注 9 倒4×Φ 12H7、6× M10-7H 角 C1 T06 300 60 10 扩 2×Φ ...
