机械加工工艺过程卡片及工序卡片模板

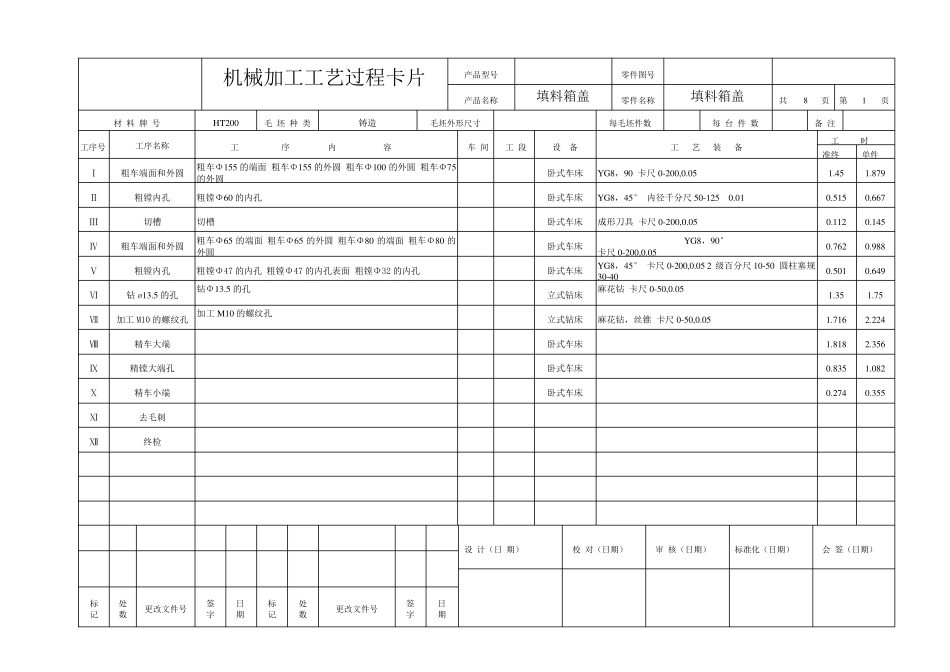

机械加工工艺过程卡片及工序卡片模板_第1页
1/10
机械加工工艺过程卡片及工序卡片模板_第2页
2/10
机械加工工艺过程卡片及工序卡片模板_第3页
3/10
机械加工工艺过程卡片 产品型号 零件图号 产品名称 填料箱盖 零件名称 填料箱盖 共 8 页 第 1 页 材 料 牌 号 HT200 毛 坯 种 类 铸造 毛坯外形尺寸 每毛坯件数 每 台 件 数 备 注 工序号 工序名称 工 序 内 容 车 间 工 段 设 备 工 艺 装 备 工 时 准终 单件 Ⅰ 粗车端面和外圆 粗车Φ155 的端面 粗车Φ155 的外圆 粗车Φ100 的外圆 粗车Φ75的外圆 卧式车床 YG8,90 卡尺0-200,0.05 1.45 1.879 Ⅱ 粗镗内孔 粗镗Φ60 的内孔 卧式车床 YG8,45° 内径千分尺50-125 0.01 0.515 0.667 Ⅲ 切槽 切槽 卧式车床 成形刀具 卡尺0-200,0.05 0.112 0.145 Ⅳ 粗车端面和外圆 粗车Φ65 的端面 粗车Φ65 的外圆 粗车Φ80 的端面 粗车Φ80 的外圆 卧式车床 YG8,90° 卡尺0-200,0.05 0.762 0.988 Ⅴ 粗镗内孔 粗镗Φ47 的内孔 粗镗Φ47 的内孔表面 粗镗Φ32 的内孔 卧式车床 YG8,45° 卡尺0-200,0.05 2 级百分尺10-50 圆柱塞规30-40 0.501 0.649 Ⅵ 钻ø13.5 的孔 钻Φ13.5 的孔 立 式钻床 麻 花 钻 卡尺0-50,0.05 1.35 1.75 Ⅶ 加工M10 的螺 纹 孔 加工M10 的螺 纹 孔 立 式钻床 麻 花 钻,丝 锥 卡尺0-50,0.05 1.716 2.224 Ⅷ 精 车大 端 卧式车床 1.818 2.356 Ⅸ 精 镗大 端孔 卧式车床 0.835 1.082 Ⅹ 精 车小 端 卧式车床 0.274 0.355 Ⅺ 去 毛刺 Ⅻ 终检 设 计 ( 日 期 ) 校 对 ( 日 期 ) 审 核 ( 日 期 ) 标 准化 ( 日 期 ) 会 签 ( 日 期 ) 标 记 处 数 更 改 文 件号 签 字 日 期 标 记 处 数 更 改 文 件号 签 字 日 期 机械加工工序卡片 产品型号 零件图号 产品名称 填料箱盖 零件名称 填料箱盖 共 8 页 第 2 页 车间 工序号 工序名称 材 料 牌 号 Ⅰ 粗车外圆面及端面 毛 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 设备名称 设备型号 设备编号 同时加工件数 卧式车床 夹具编号 夹具名称 切削液 三爪卡盘 工位器具编号 工位器具名称 工序工时 (分) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 基本 辅助 Ⅰ 粗车Φ155 的端面 YG8,9...
