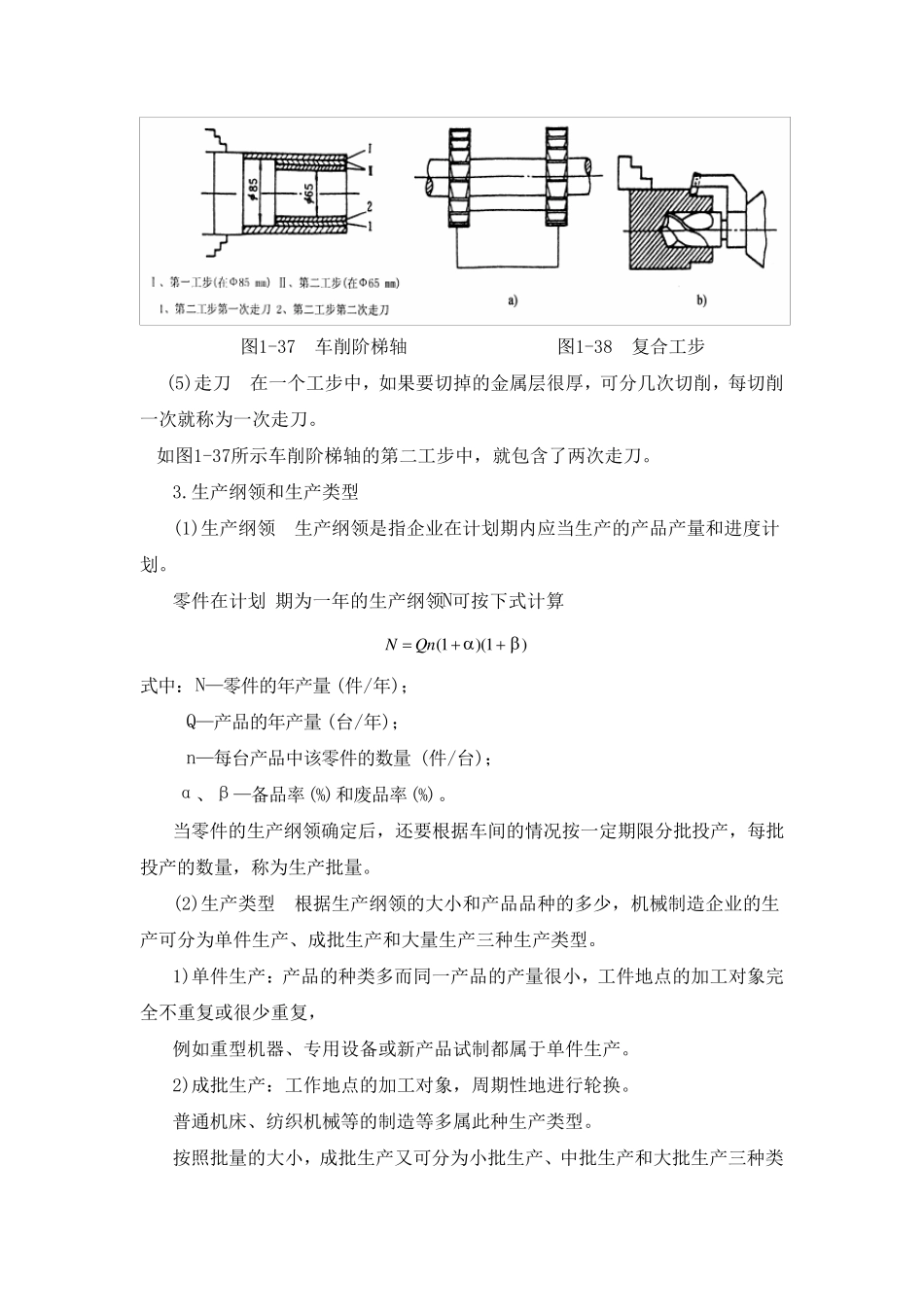

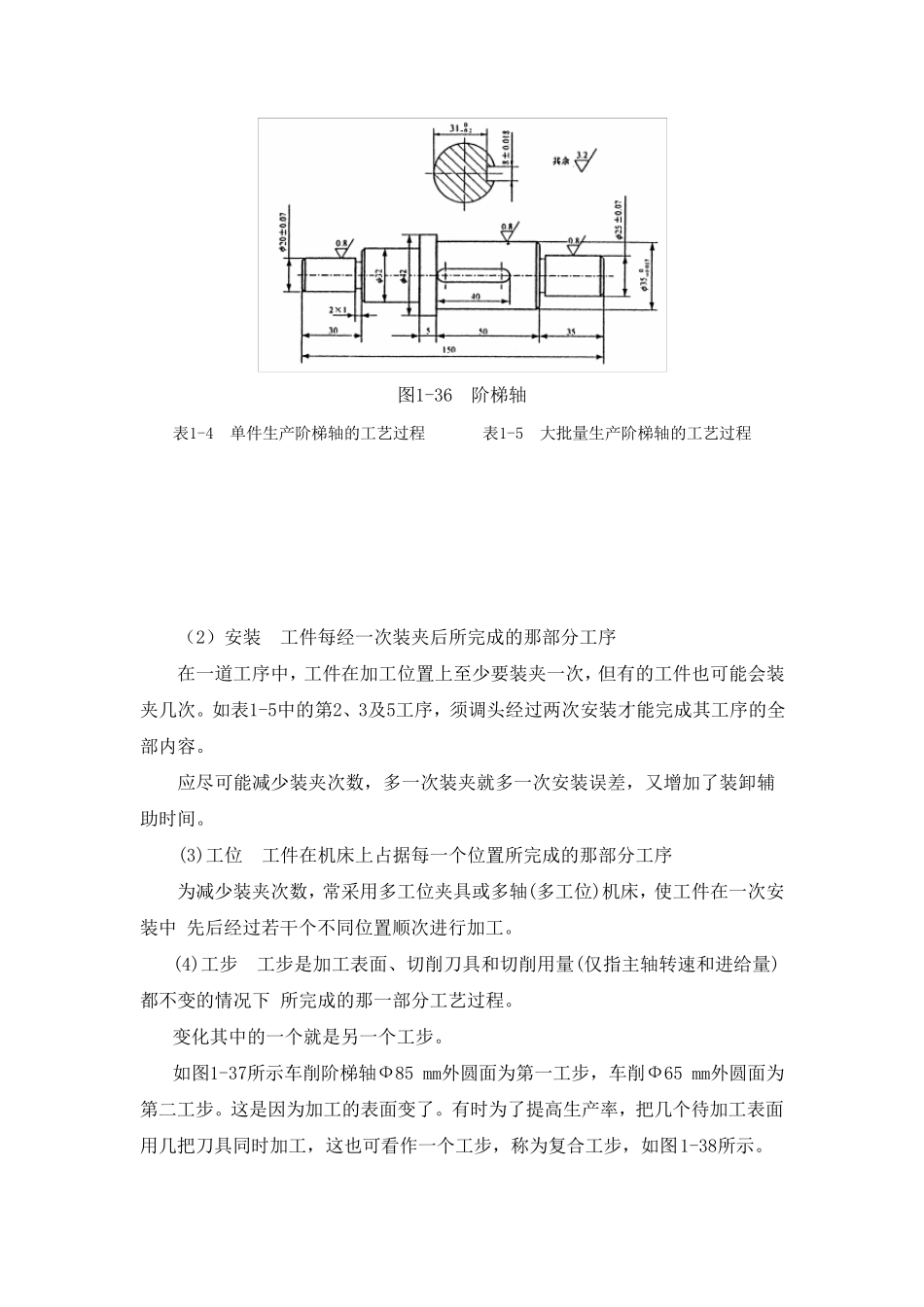

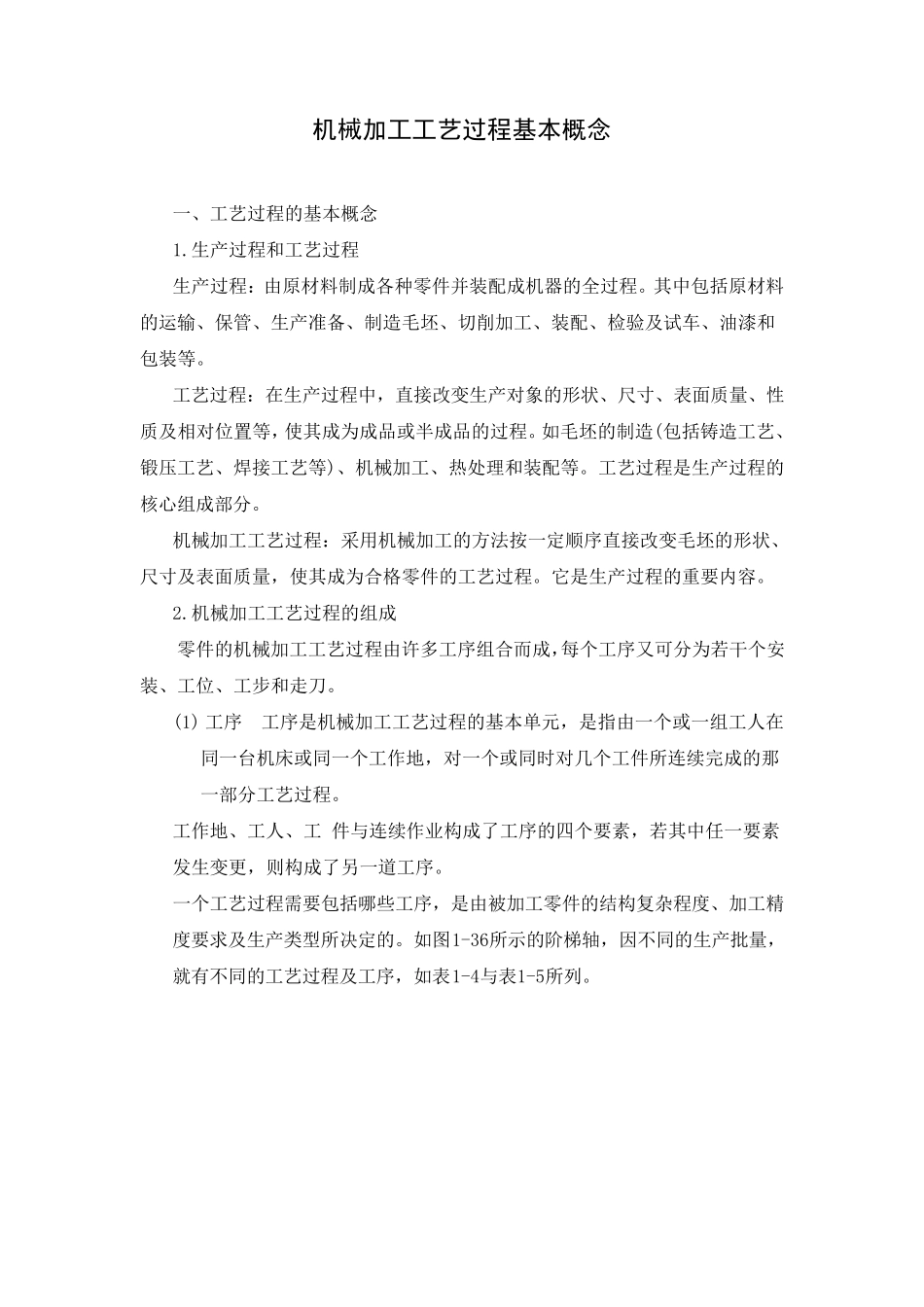

机械加工工艺过程基本概念 一、工艺过程的基本概念 1.生产过程和工艺过程 生产过程:由原材料制成各种零件并装配成机器的全过程。其中包括原材料的运输、保管、生产准备、制造毛坯、切削加工、装配、检验及试车、油漆和包装等。 工艺过程:在生产过程中,直接改变生产对象的形状、尺寸、表面质量、性质及相对位置等,使其成为成品或半成品的过程。如毛坯的制造(包括铸造工艺、锻压工艺、焊接工艺等)、机械加工、热处理和装配等。工艺过程是生产过程的核心组成部分。 机械加工工艺过程:采用机械加工的方法按一定顺序直接改变毛坯的形状、尺寸及表面质量,使其成为合格零件的工艺过程。它是生产过程的重要内容。 2.机械加工工艺过程的组成 零件的机械加工工艺过程由许多工序组合而成,每个工序又可分为若干个安装、工位、工步和走刀。 (1) 工序 工序是机械加工工艺过程的基本单元,是指由一个或一组工人在同一台机床或同一个工作地,对一个或同时对几个工件所连续完成的那一部分工艺过程。 工作地、工人、工 件与连续作业构成了工序的四个要素,若其中任一要素发生变更,则构成了另一道工序。 一个工艺过程需要包括哪些工序,是由被加工零件的结构复杂程度、加工精度要求 及生产类 型 所决 定的。如图 1-36所示 的阶 梯 轴 ,因 不 同的生产批 量,就 有 不 同的工艺过程及工序,如表1-4与表1-5所列 。 图1-36 阶梯轴 表1-4 单件生产阶梯轴的工艺过程 表1-5 大批量生产阶梯轴的工艺过程 (2)安装 工件每经一次装夹后所完成的那部分工序 在一道工序中,工件在加工位置上至少要装夹一次,但有的工件也可能会装夹几次。如表1-5中的第2、3及5工序,须调头经过两次安装才能完成其工序的全部内容。 应尽可能减少装夹次数,多一次装夹就多一次安装误差,又增加了装卸辅助时间。 (3)工位 工件在机床上占据每一个位置所完成的那部分工序 为减少装夹次数,常采用多工位夹具或多轴(多工位)机床,使工件在一次安装中 先后经过若干个不同位置顺次进行加工。 (4)工步 工步是加工表面、切削刀具和切削用量(仅指主轴转速和进给量)都不变的情况下 所完成的那一部分工艺过程。 变化其中的一个就是另一个工步。 如图1-37所示车削阶梯轴Ф85 mm外圆面为第一工步,车削Ф65 mm外圆面为第二工步。这是因为加工的表面变了。有时为了提高生产率,把几个待加工表面用几把刀具同时加工,这也可看作一个工步,称为复合工步...
