机械加工数据图

机械加工数据图_第1页
1/6

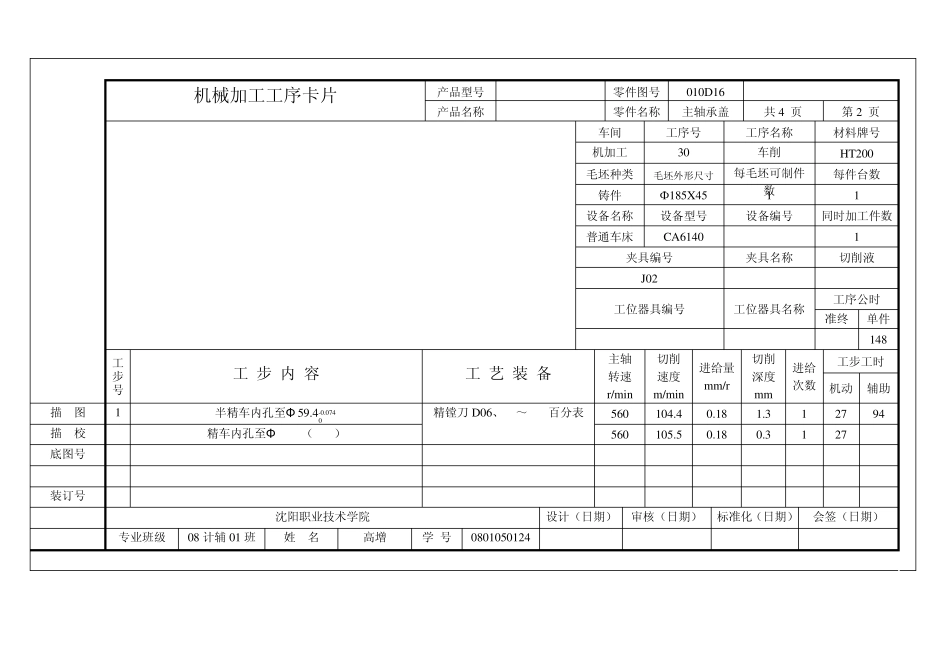

机械加工数据图_第2页
2/6

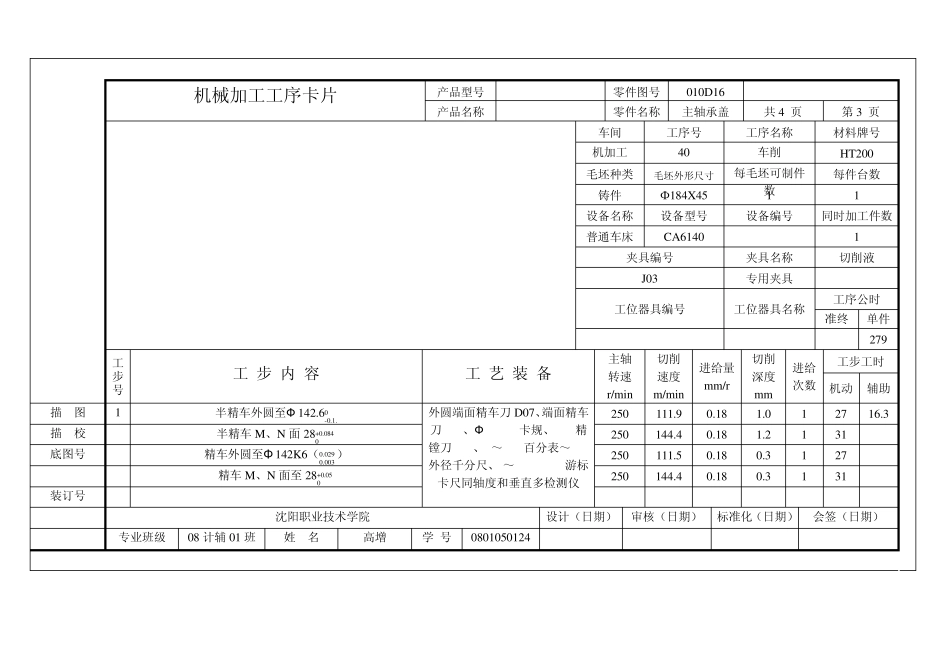

机械加工数据图_第3页
3/6
机械加工工序卡片 产品型号 零件图号 010D16 产品名称 零件名称 主轴承盖 共4 页 第1 页 车间 工序号 工序名称 材料牌号 机加工 20 车削 HT200 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每件台数 铸件 Ф 185X45 1 1 设备名称 设备型号 设备编号 同时加工件数 Cb3463-1 1 夹具编号 夹具名称 切削液 J01 三爪自定式液压夹盘 工位器具编号 工位器具名称 工序公时 准终 单件 178 工步号 工 步 内 容 工 艺 装 备 主轴 转速r/min 切削 速度m/min 进给量mm/r 切削 深度 mm 进给 次数 工步工时 机动 辅助 描 图 1 粗镗孔至Ф 57+0 .3 0 粗镗刀D01 160 28.6 0.5 3.5 1 38 103 描 校 粗车外圆至Φ 144.60 -0.4 外圆端面粗车刀D02 160 72.6 0.5 3.7 1 15 底图号 粗车M.N 面至28+0.33 0 端面车刀D03 160 92.4 0.5 3.5 1 18 车两外圆及孔口倒角 45°倒角车刀D04.D05 160 0.5 2.5 1 4 装订号 0~ 200/0.02 游标卡尺 沈阳职业技术学院 设计(日期) 审核(日期) 标准化(日期) 会签(日期) 专业班级 08 计辅01 班 姓 名 高增 学 号 0801050124 机械加工工序卡片 产品型号 零件图号 010D16 产品名称 零件名称 主轴承盖 共4 页 第2 页 车间 工序号 工序名称 材料牌号 机加工 30 车削 HT200 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每件台数 铸件 Ф185X45 1 1 设备名称 设备型号 设备编号 同时加工件数 普通车床 CA6140 1 夹具编号 夹具名称 切削液 J02 工位器具编号 工位器具名称 工序公时 准终 单件 148 工步号 工 步 内 容 工 艺 装 备 主轴 转速r/min 切削 速度m/min 进给量mm/r 切削 深度 mm 进给 次数 工步工时 机动 辅助 描 图 1 半精车内孔至Φ 59.4-0.074 0 精镗刀D06、50~100百分表 560 104.4 0.18 1.3 1 27 94 描 校 精车内孔至Φ 60H7(+0.03 0) 560 105.5 0.18 0.3 1 27 底图号 装订号 沈阳职业技术学院 设计(日期) 审核(日期) 标准化(日期) 会签(日期) 专业班级 08 计辅01 班 姓 名 高增 学 号 0801050124 机械加工工序卡片 产品型号 零件图号 010D16 产品名称 零件名称 主轴承盖 共4 页 第3 页 车间 工序号 工序名称 材料牌号 机加工 40 车削 HT200 毛坯种类 ...
