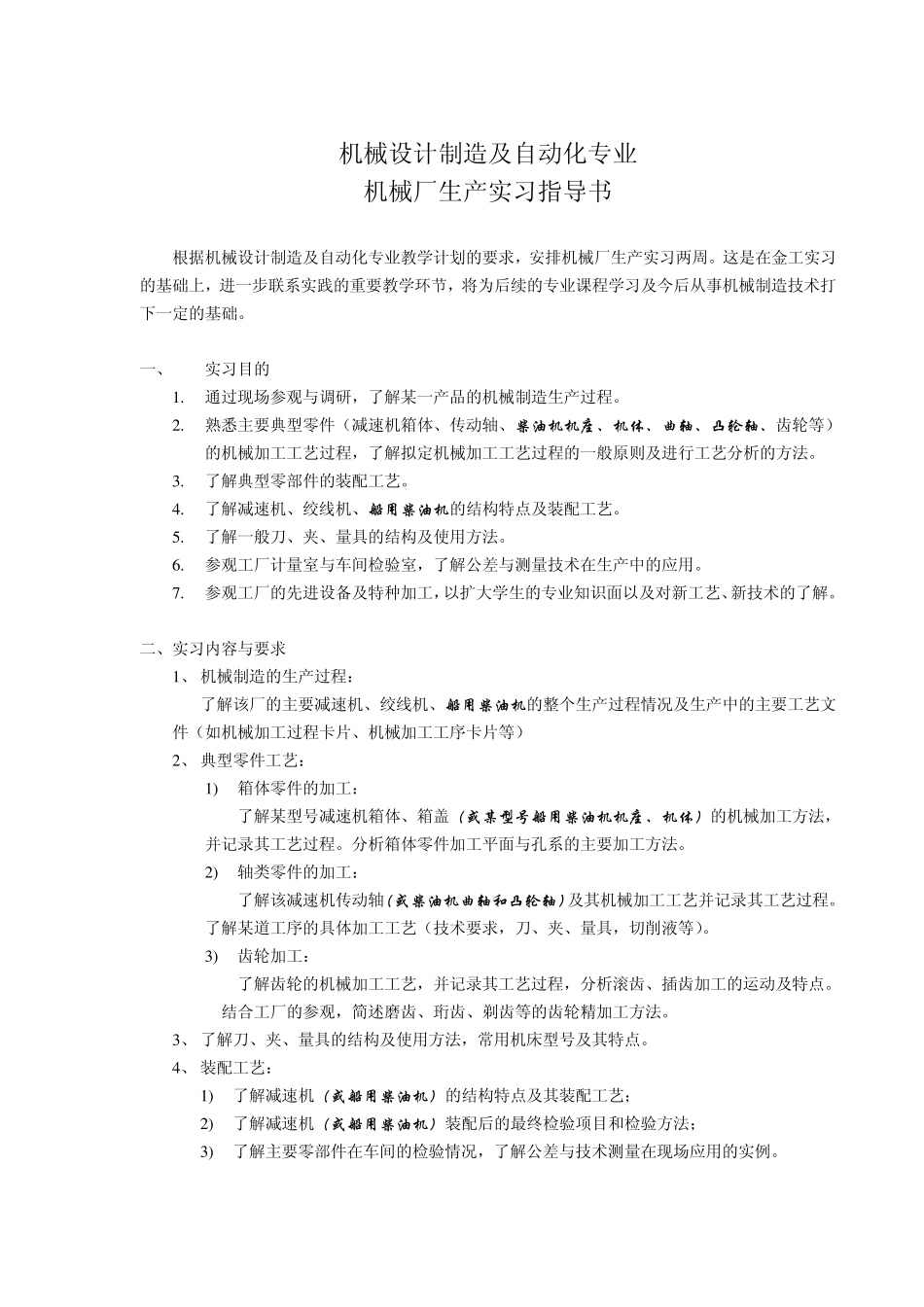

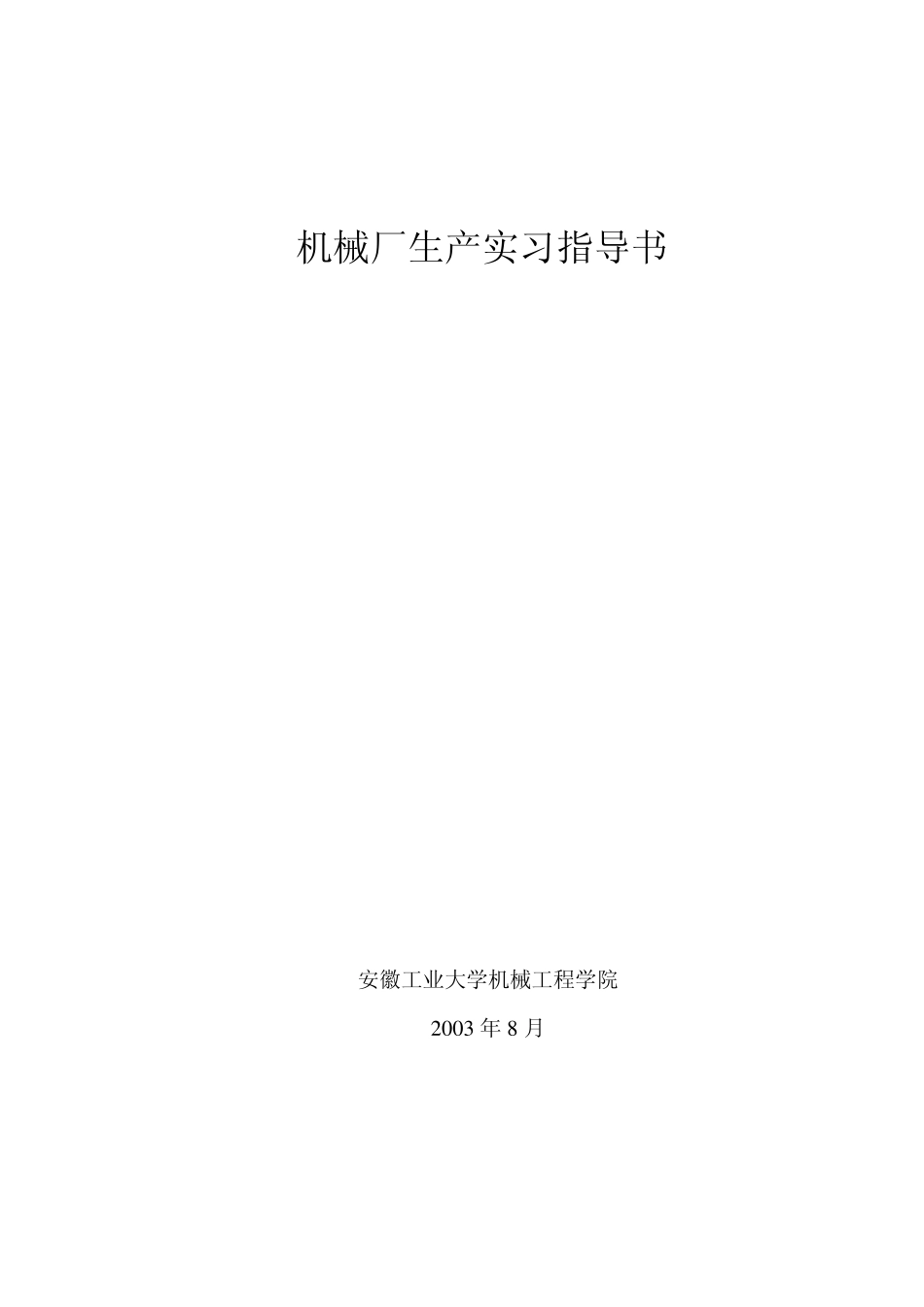

安徽工业大学机械工程学院 2 0 0 3 年 8 月 机械厂生产实习指导书 机械设计制造及自动化专业 机械厂生产实习指导书 根据机械设计制造及自动化专业教学计划的要求，安排机械厂生产实习两周。这是在金工实习的基础上，进一步联系实践的重要教学环节，将为后续的专业课程学习及今后从事机械制造技术打下一定的基础。 一、 实习目的 1 . 通过现场参观与调研，了解某一产品的机械制造生产过程。 2 . 熟悉主要典型零件（减速机箱体、传动轴、柴油机机座、机体、曲轴、凸轮轴、齿轮等）的机械加工工艺过程，了解拟定机械加工工艺过程的一般原则及进行工艺分析的方法。 3 . 了解典型零部件的装配工艺。 4 . 了解减速机、绞线机、船用柴油机的结构特点及装配工艺。 5 . 了解一般刀、夹、量具的结构及使用方法。 6 . 参观工厂计量室与车间检验室，了解公差与测量技术在生产中的应用。 7 . 参观工厂的先进设备及特种加工，以扩大学生的专业知识面以及对新工艺、新技术的了解。 二、实习内容与要求 1 、 机械制造的生产过程： 了解该厂的主要减速机、绞线机、船用柴油机的整个生产过程情况及生产中的主要工艺文件（如机械加工过程卡片、机械加工工序卡片等） 2 、 典型零件工艺： 1 ) 箱体零件的加工： 了解某型号减速机箱体、箱盖（或某型号船用柴油机机座、机体）的机械加工方法，并记录其工艺过程。分析箱体零件加工平面与孔系的主要加工方法。 2 ) 轴类零件的加工： 了解该减速机传动轴（或柴油机曲轴和凸轮轴）及其机械加工工艺并记录其工艺过程。了解某道工序的具体加工工艺（技术要求，刀、夹、量具，切削液等）。 3 ) 齿轮加工： 了解齿轮的机械加工工艺，并记录其工艺过程，分析滚齿、插齿加工的运动及特点。结合工厂的参观，简述磨齿、珩齿、剃齿等的齿轮精加工方法。 3 、 了解刀、夹、量具的结构及使用方法，常用机床型号及其特点。 4 、 装配工艺： 1 ) 了解减速机（或船用柴油机）的结构特点及其装配工艺； 2 ) 了解减速机（或船用柴油机）装配后的最终检验项目和检验方法； 3 ) 了解主要零部件在车间的检验情况，了解公差与技术测量在现场应用的实例。 三、 实习方法 1 . 学生通过在该厂的箱体车间、电 1 车间、电 2 车间、齿轮车间和装配车间（或箱体车间、中小件车间、分离机车间、齿轮车间和装配车间）等的现场调研实习，对减速机、绞线机（或柴油机）的主要...
