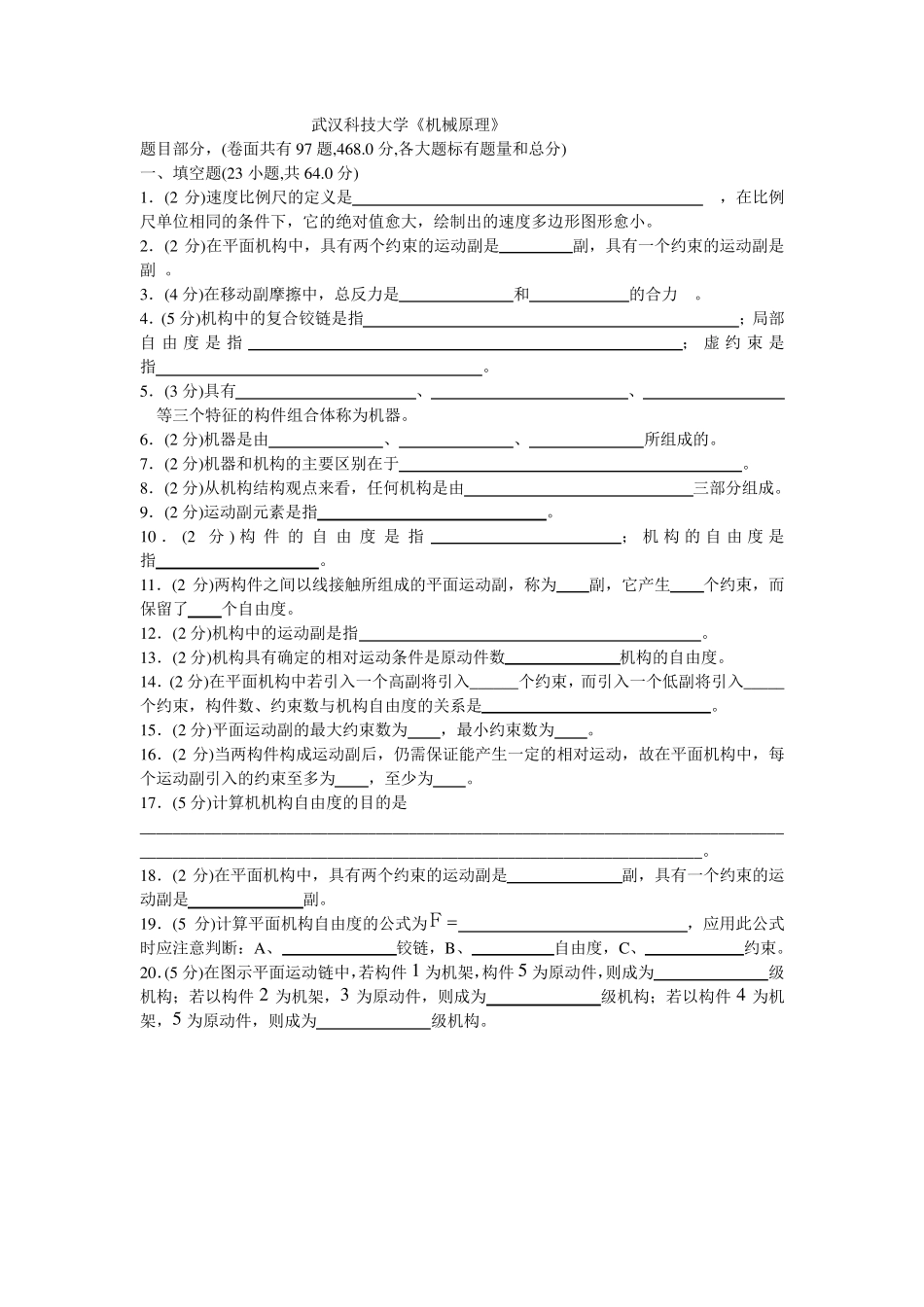

武汉科技大学《机械原理》 题目部分，(卷面共有97 题,468.0 分,各大题标有题量和总分) 一、填空题(23 小题,共64.0 分) 1．(2 分)速度比例尺的定义是 ，在比例尺单位相同的条件下，它的绝对值愈大，绘制出的速度多边形图形愈小。 2．(2 分)在平面机构中，具有两个约束的运动副是 副，具有一个约束的运动副是 副 。 3．(4 分)在移动副摩擦中，总反力是 和 的合力 。 4．(5 分)机构中的复合铰链是指 ；局部自 由 度 是 指 ； 虚 约 束 是指 。 5．(3 分)具有 、 、 等三个特征的构件组合体称为机器。 6．(2 分)机器是由 、 、 所组成的。 7．(2 分)机器和机构的主要区别在于 。 8．(2 分)从机构结构观点来看，任何机构是由 三部分组成。 9．(2 分)运动副元素是指 。 10 ． (2 分) 构 件 的 自 由 度 是 指 ； 机构 的 自 由 度 是指 。 11．(2 分)两构件之间以线接触所组成的平面运动副，称为 副，它产生 个约束，而保留了 个自由度。 12．(2 分)机构中的运动副是指 。 13．(2 分)机构具有确定的相对运动条件是原动件数 机构的自由度。 14．(2 分)在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是 。 15．(2 分)平面运动副的最大约束数为 ，最小约束数为 。 16．(2 分)当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为 ，至少为 。 17．(5 分)计算机机构自由度的目的是 ____________________________________________________________________________________________________________________________________________________。 18．(2 分)在平面机构中，具有两个约束的运动副是 副，具有一个约束的运动副是 副。 19．(5 分)计算平面机构自由度的公式为F ，应用此公式时应注意判断：A、 铰链，B、 自由度，C、 约束。 20．(5 分)在图示平面运动链中，若构件 1 为机架，构件 5 为原动件，则成为 级机构；若以构件 2 为机架，3 为原动件，则成为 级机构；若以构件 4 为机架，5 为原动件，则成为 级机构。 21．(5 分)机构运动简图是 的简单图形。 22．(2 分)划分机构的杆组时应先按 的杆组级别考虑，机构的级别按杆组中的 级别确定。 23．(2 分)组成机构的要素是 和 ；构件是机构中...
