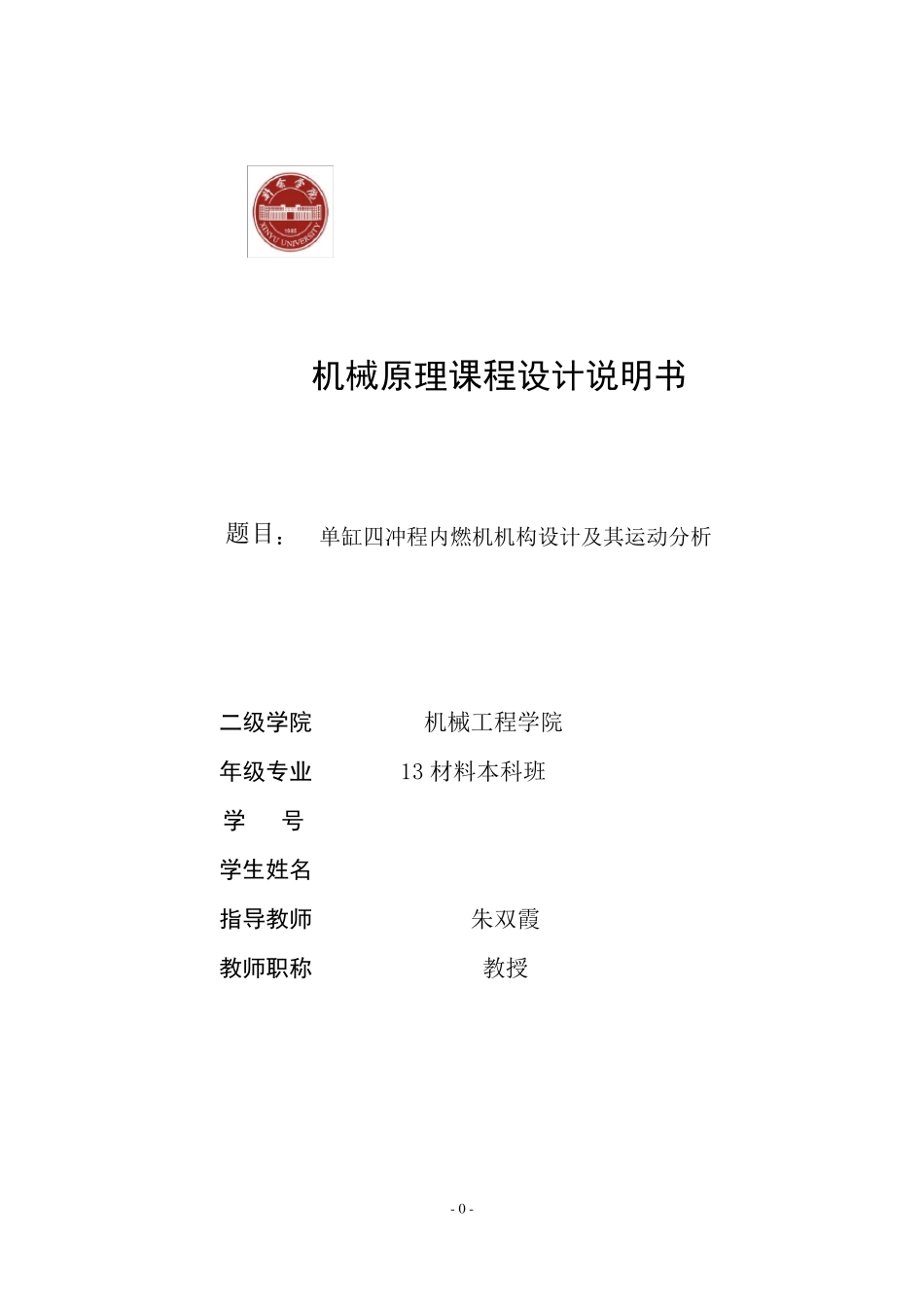

- 0 - 机械原理课程设计说明书 题目: 单缸四冲程内燃机机构设计及其运动分析 二级学院 机械工程学院 年级专业 13 材料本科班 学 号 学生姓名 指导教师 朱双霞 教师职称 教授 机械原理课程设计计算说明书 - 1 - 目 录 第一部分 绪论……………………………………………………… 2 第二部分 设计题目及主要技术参数说明………………………… 3 2.1 设计题目及机构示意图…………………………………… 3 2.2 机构简介…………………………………………………… 3 2.3 设计数据…………………………………………………… 4 第三部分 设计内容及方案分析…………………………………… 6 3.1 曲柄滑块机构设计及其运动分析………………………… 6 3.1.1 设计曲柄滑块机构……………………………………… 6 3.1.2 曲柄滑块机构的运动分析……………………………… 7 3.2 齿轮机构的设计…………………………………………… 11 3.2.1 齿轮传动类型的选择…………………………………… 12 3.2.2 齿轮传动主要参数及几何尺寸的计算………………… 13 3.3 凸轮机构的设计…………………………………………… 13 3.3.1 从动件位移曲线的绘制………………………………… 14 3.3.2 凸轮机构基本尺寸的确定……………………………… 15 3.3.3 凸轮轮廓曲线的设计…………………………………… 16 第四部分 设计总结………………………………………………… 18 第五部分 参考文献………………………………………………… 20 第六部分 图纸……………………………………………………… 21 机械原理课程设计计算说明书 - 2 - 第一部分 绪论 1.本课程设计主要内容是单缸四冲程内燃机机构设计及其运动分析,在设计计算中运用到了《机械原理》、《理论力学》、《机械制图》、《高等数学》等多门课程知识。 2. 内燃机是一种动力机械,它是通过使燃料在机器内部燃烧,并将其放出的热能直接转换为动力的热力发动机。通常所说的内燃机是指活塞式内燃机。活塞式内燃机以往复活塞式最为普遍。活塞式内燃机将燃料和空气混合,在其气缸内燃烧,释放出的热能是气缸内产生高温高压的燃气。燃气膨胀推动活塞做功。再通过曲柄连杆机构或其他机构将机械功输出,驱动从动机械工作。内燃机的工作循环由进气、压缩、燃烧和膨胀、排气等过程组成。这些过程中只有膨胀过程是对外做功的过程。其...
