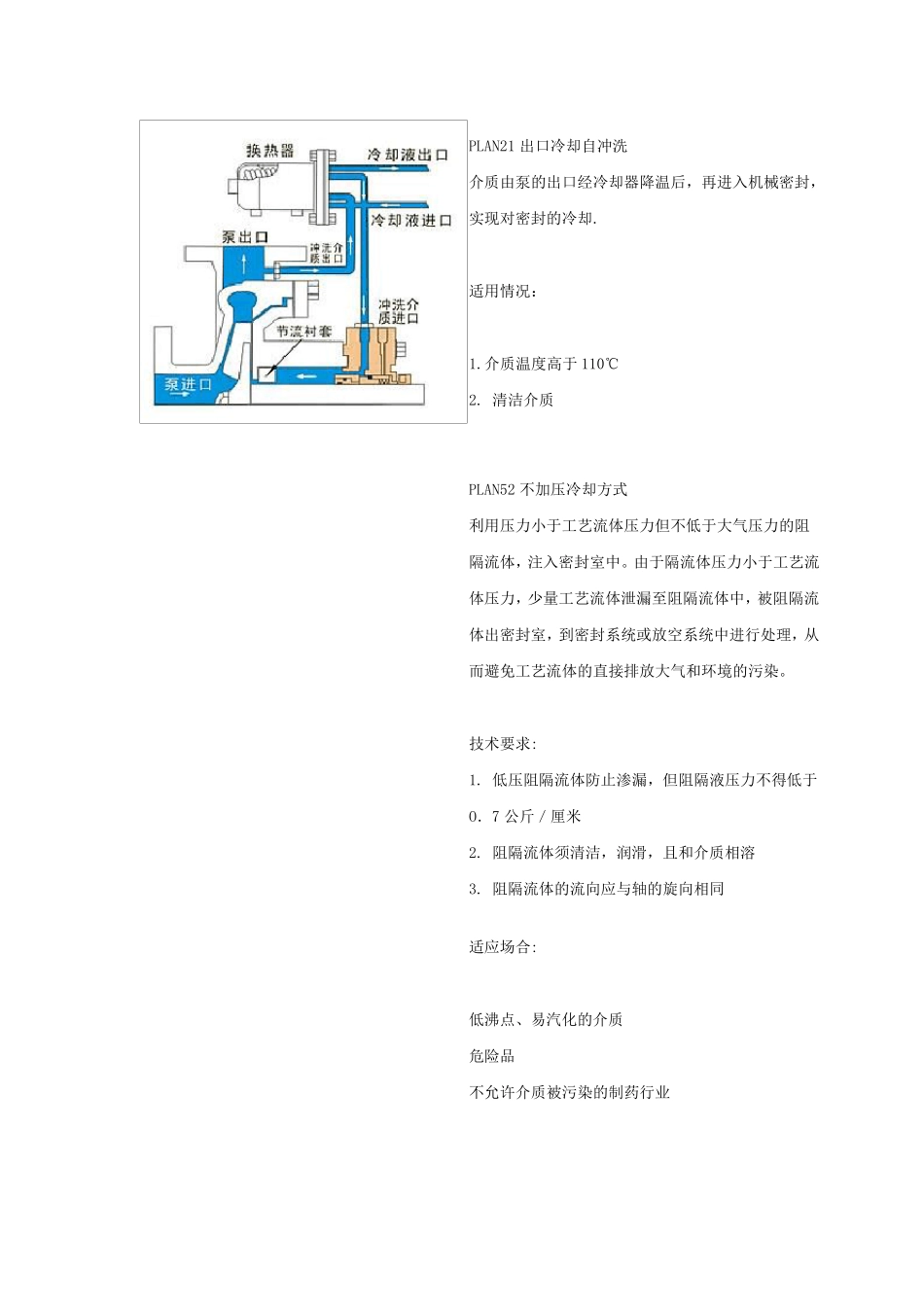

机械密封API682 标准冲洗方案 PLAN11 出口自冲洗 介质由泵的出口经管线进入机械密封实施冲洗。 适用情况： 1.清洁介质(介质本身须清洁) 2.介质温度不高于110℃ 3.泵进出口间的压差不能大于10Bar 大于10Bar．则需设节流阀) PLAN13 入口自冲洗 介质由入口经管线进入机封实现液体的循环流动 适用情况： 1.泵进出口压力差大于10Bar 2.清洁介质 3.介质温度不高于110℃ PLAN21 出口冷却自冲洗 介质由泵的出口经冷却器降温后，再进入机械密封，实现对密封的冷却. 适用情况： 1.介质温度高于110℃ 2. 清洁介质 PLAN52 不加压冷却方式 利用压力小于工艺流体压力但不低于大气压力的阻隔流体，注入密封室中。由于隔流体压力小于工艺流体压力，少量工艺流体泄漏至阻隔流体中，被阻隔流体出密封室，到密封系统或放空系统中进行处理，从而避免工艺流体的直接排放大气和环境的污染。 技术要求: 1. 低压阻隔流体防止渗漏，但阻隔液压力不得低于O．7 公斤／厘米 2. 阻隔流体须清洁，润滑，且和介质相溶 3. 阻隔流体的流向应与轴的旋向相同 适应场合: 低沸点、易汽化的介质 危险品 不允许介质被污染的制药行业 PLAN53 加压冷却方式 利用压力大于工艺流体和大气压力的阻隔流体注入密封室中，由于阻隔流体压力大于工艺流体压力，防止了工艺流体向阻隔流体的泄漏，从而有效地防止工艺流对大气和环境的污染。 技术要求: 1.阻隔流体压力至少比密封腔压力高1—2 公斤／厘米 2.阻隔流体须清洁，润滑，且和介质相溶 3.阻隔流体的流向应与轴的旋向相同 适应场合: 易结晶或固化的介质 易聚合介质 常温含颗粒的介质 PLAN54 加压冷却方式 利用加压泵给阻隔流体加压，压力比工艺流体压高1—2 公斤／厘米 2 一方面，提高阻隔流体的循环速度，加快对密封面的冷却；另一方面，阻止工艺流体通过内侧密封向阻隔流体系统的泄漏，避免工艺流体对大气和环境的污染。 技术要求: 1. 阻隔流体压力比密封腔内工艺流体压力高1—2公斤／厘米 2. 阻隔流体须清洁，润滑，且和介质相溶 3. 阻隔流体的流向应与轴的旋向相同 适应场合: 高温含颗粒的介质 热流体 低温介质 机械密封及其管路系统的选用 http://www.zgbfw.com 来源：上海医药工业设计院 日期：2006-9-19 访问： 546 一、概述 随着环境保护和人类健康要求的提高，对机器的泄漏要求也不断提高。由于机械密封泄漏量很小，密封可靠。因此自 1885 年，英国产生第...
