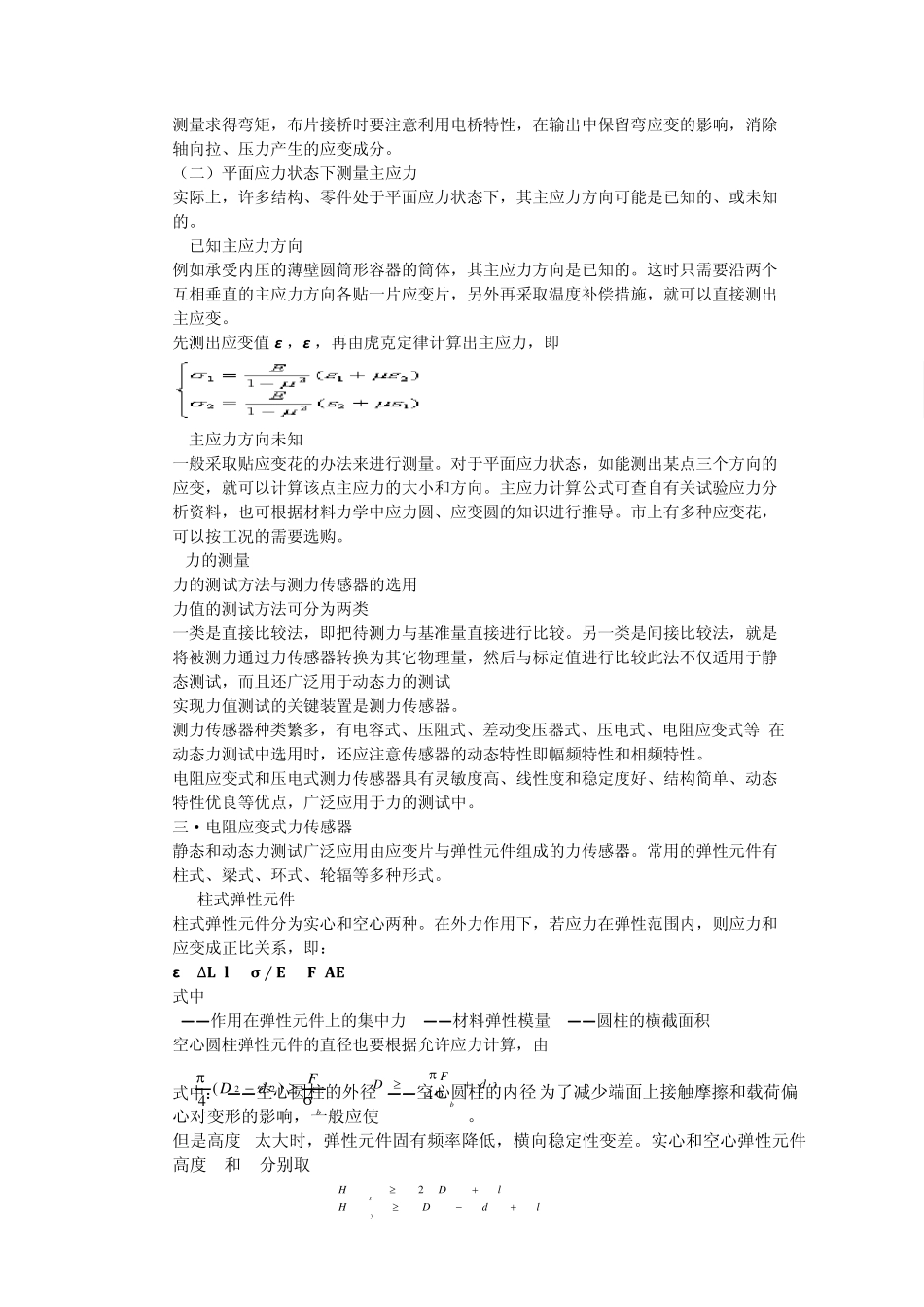

机械工程中应变,力与扭矩测量1_第3页
3/8
机械工程中应变、力与扭矩测量 在机械工程中,应变,力与扭矩的测量非常重要,对这些物理量的测量可以分析零件或结构的受力状态以及工作的可靠性,设计计算结果的正确性,确定整机在实际工作时负载情况等。 应变测量在工程中常见的测量方法是应变测法。他是通过电阻应变片,先测出工件表面的应力,应变的关系式来确定工件表面应力状态的一种实验用力分析方法。 一·电阻应变片(计)的工作特性 电阻应变片测量技术是利用电阻应变片(计)测定构件表面的应变,再根据应力、应变的关系式确定构件表面应力状态的一种应力分析方法。 原理为压阻效应,主要是受到材料电阻率的影响。电阻应变计又称电阻应变片, 金属电阻应变片的工作原理基于弹性材料的机械应变效应。 (一)应变和力测量系统可分为三个基本环节: 1.传感器,通过零件或弹性元件将力转变为应变,再由电阻应变计将机械应变转变为电阻变化量; 2.电阻应变仪,放大由电阻应变片(计)组成的电桥所输出的电压,以电压或电流信号输出; 3.指示、记录装置,可为指针式仪表,或示波器、记录器、计算机,作用是对信号加以指示、记录或分析 (二)电阻应变计的工作特性 电阻应变计(金属)又称电阻应变片,工作原理基于弹性材料的机械应变效应。【半导体应变片为压阻效应】 (1)应变计(片)的灵敏系数 K K=(ΔR/R)/ε (ε= Δl / l) (2)可测应变范围 应变计的最小可测应变量决定于应变计的灵敏系数及测量仪器的灵敏度常用应变仪可测最小应变为1微应变, 记作1με(1με=10-6 ) 相当钢质试件上的应力为 σ=Eε≈0.2MPa。 可测最大应变取决于应变计的强度、线性范围及粘结剂的效能. (3)温度的影响 应变计的电阻温度系数是其安装在试件上时单位温度变化所产生的电阻相对变化量。 例:贴在钢质试件上康铜应变片(计)的电阻温度系数 α0约为 12με/℃, 灵敏度系数 K约为 2,由 Kε=α0Δt可知,温度变化 1℃相当于应变值 6με。 这说明电阻应变计的热输出是不能忽略的,可利用电桥特性进行温度补偿,也可采用温度自补偿应变计。 (4) 应变片的横向效应 A.电阻应变计的敏感栅有横向的部分,其对应变计电阻变化的影响与纵向部分不同。 B.应变片的横向灵敏系数与纵向灵敏系数的比值称为横向效应系数 C.箔式应变计的横向效应可以忽略。丝式应变计的使用条件与其标定条件不同时,要考虑对测量结果作修正。 (5)工作环境的影响 a)电阻应变计可能受到...
