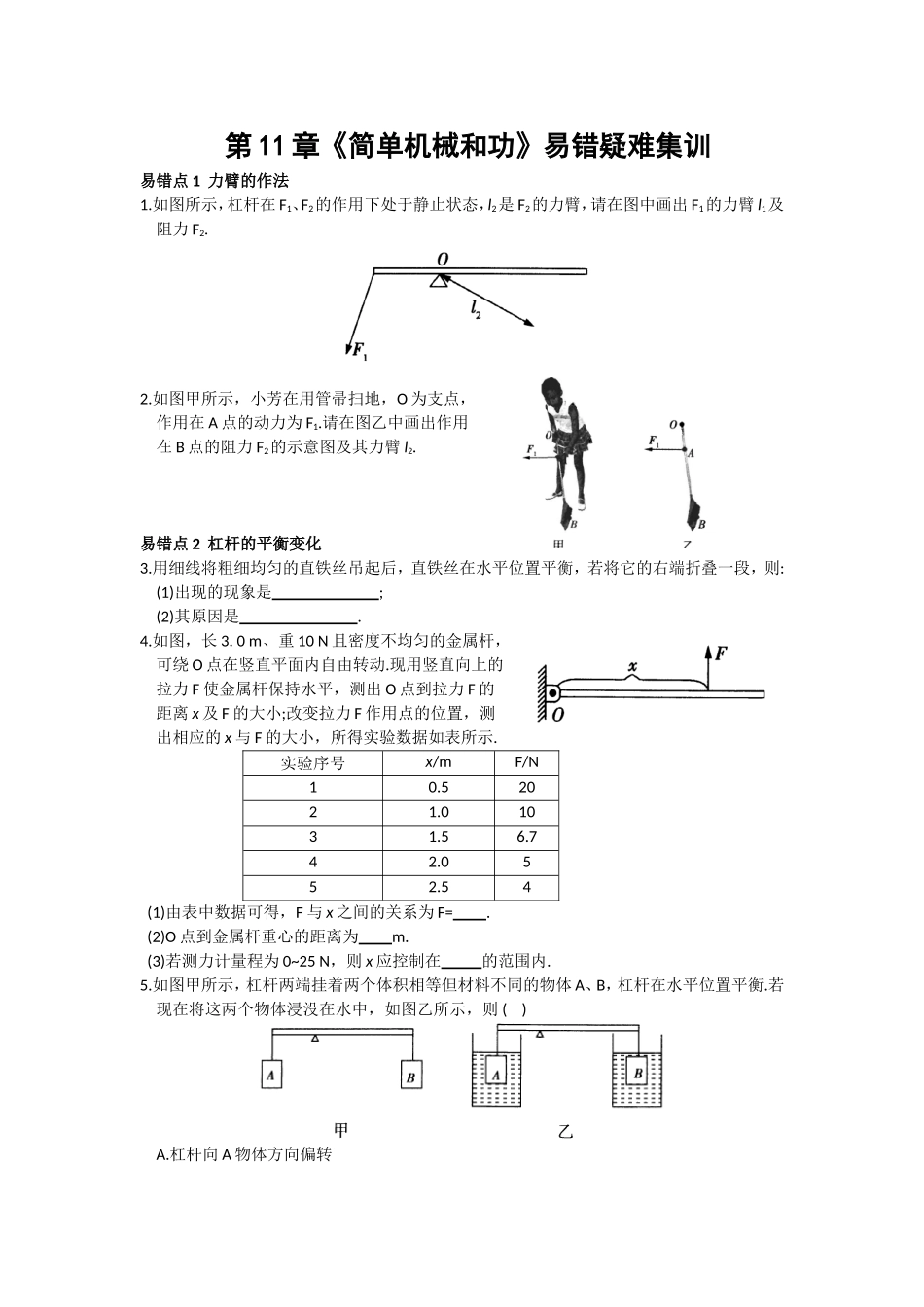

第11章《简单机械和功》易错疑难集训易错点1力臂的作法1.如图所示，杠杆在F1、F2的作用下处于静止状态，l2是F2的力臂，请在图中画出F1的力臂l1及阻力F2.2.如图甲所示，小芳在用管帚扫地，O为支点，作用在A点的动力为F1.请在图乙中画出作用在B点的阻力F2的示意图及其力臂l2.易错点2杠杆的平衡变化3.用细线将粗细均匀的直铁丝吊起后，直铁丝在水平位置平衡，若将它的右端折叠一段，则:(1)出现的现象是;(2)其原因是.4.如图，长3.0m、重10N且密度不均匀的金属杆，可绕O点在竖直平面内自由转动.现用竖直向上的拉力F使金属杆保持水平，测出O点到拉力F的距离x及F的大小;改变拉力F作用点的位置，测出相应的x与F的大小，所得实验数据如表所示.实验序号x/mF/N10.52021.01031.56.742.0552.54(1)由表中数据可得，F与x之间的关系为F=.(2)O点到金属杆重心的距离为m.(3)若测力计量程为0~25N，则x应控制在的范围内.5.如图甲所示，杠杆两端挂着两个体积相等但材料不同的物体A、B，杠杆在水平位置平衡.若现在将这两个物体浸没在水中，如图乙所示，则()A.杠杆向A物体方向偏转B.杠杆向B物体方向偏转C.杠杆仍在水平位置保持静止D.杠杆的状态无法判断易错点3杠杆的分类6.磕瓜子不用牙?真的么?如图所示，利用这个瓜子剥壳器，专业对付黑瓜子、开心果、白瓜子的坚硬外壳，轻轻松松剥瓜子.下面的机械中，和这种“瓜子剥壳器”的种类和作用相同的是()7.衣服夹是一种常用物品，图甲、乙分别给出了用手捏开衣服夹和用衣服夹夹住物品的两种情况.下列说法正确的是()A.当用手将衣服夹捏开时，它是费力杠杆B.当用衣服夹夹住物品时，它是费力杠杆C.无论用手将衣服夹捏开还是用衣服夹夹住物品，它都是费力杠杆D.无论用手将衣服夹捏开还是用衣服夹夹住物品，它都是省力杠杆易错点4滑轮的绕法8.如图所示，站在地面上的小红借助滑轮组匀速提升重物，请画出最省力的绕线方法.9.要用滑轮组将陷在泥中的汽车拉出来，请在图中画出最省力的绕绳方法.易错点5做功判断10.下列各情况中，关于做功的说法错误的是()11.如图所示的单摆，让小球从A点静止释放，小球从A点向B点摆动的过程中，小球受到的重力对小球功，细绳对小球的拉力功.(均填“做”或“不做”)易错点6功与功率大小的比较12.如图所示，小红和吴力教授两人同时开始爬楼，小红先到达楼顶，下列关于两人做功的功率的说法正确的是()A.吴力教授的功率大B.小红的功率大C.两人的功率一样大D.无法确定13.周末小华来到动漫基地参观，他选择了一架可以调速的升降电梯.他将速度设定为0.5m/s从一楼来到二楼，再将速度设定为1m/s从二楼来到三楼，那么两次电梯()A.第一次做的功多，功率大B.第二次做的功多，功率大C.两次做功一样多，功率一样大D.两次做功一样多，第二次功率大疑难点1杠杆平衡中的最小力1.轻质圆形衣挂上的A点挂了一个玩具熊，要使衣挂在图甲所示的位置平衡，需要在衣挂上的B点施加一个力.请你在图乙所示的衣挂简图中，画出使衣挂在图示位置平衡的最小力F1及对应的力臂l1.2.如图，在杠杆AB上挂了一个重为G的物体.为使杠杆在图示的位置静止，请在杠杆上画出最小的动力F.3.如图甲所示的轻质杠杆ABC可绕O点转动，OA=60cm,OB=30cm,BC=40cm.OA与OB垂直，OB与BC垂直.在A端悬挂G=50N的重物，为使OA保持水平平衡，需在C端施加一个力F,试求这个力至少要多大.小明同学的解答如下:通过分析可知:当F与BC垂直时，F最小.力的示意图和力臂如图乙所示. 杠杆平衡∴G×OA=F×ll=BC∴F=(OA/BC)×G=(60cm/40cm)×50N=75N答:为使杠杆保持水平平衡，在C端至少要施加75N的力.针对小明的解题过程，请你说出小明的解题错误之处，并写出正确的解题过程.要求在图甲中画出力F的示意图和它的力臂l'.4.如图所示为一只圆柱形油桶，高80cm，底部直径为60cm，盛满油以后总重为3000N.要想使油桶底部C点稍稍离开地面，在A点要加的最小力为多大?请作出最小的力F的示意图及其力臂l.疑难点2杠杆转动引起的力和力臂的变化5.如图，慢慢将一根电线杆竖起.(1)若力F的方向总是竖直向上，则将电线杆竖起的过程中，F将;(2)若力F的方向始终与杆垂直，则将电线杆竖起的过程中，F将.6.重为G的均匀木棒竖直悬于O点，在...
