机械设计台虎钳说明书

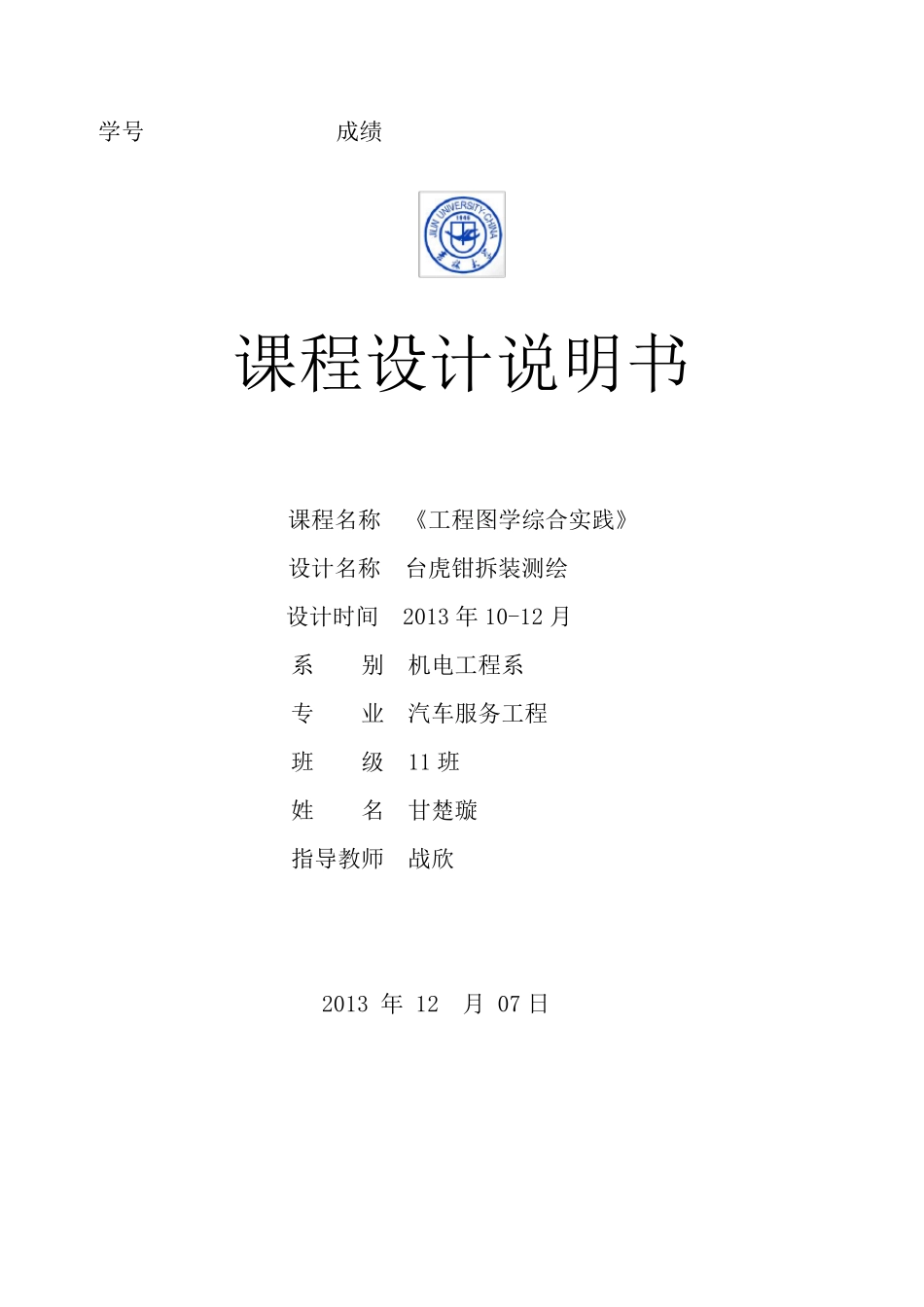

学号 ******** 成绩 课程设计说明书 课程名称 《工程图学综合实践》 设计名称 台虎钳拆装测绘 设计时间 2013 年 10-12 月 系 别 机电工程系 专 业 汽车服务工程 班 级 11 班 姓 名 甘楚璇 指导教师 战欣 2013 年 12 月 07 日 目录 一、任务 ...................................................... 1 二、进度表 .................................................... 3 三、课程设计过程 .............................................. 4 （一）拆装与测绘 .......................................... 4 (二)测绘步骤 .............................................. 4 （三）测绘零件草图 ........................................ 7 （四）绘制装配图 .......................................... 8 四、本次课程设计的感受 ....................................... 10 附表： ....................................................... 11 附图： ....................................................... 12 主要参考文献： ................................................ 1 1 一、任务 1.台虎钳部件的拆装、测绘及工程图绘制等。 2.测绘对象简介 台虎钳的组成零件: 台虎钳由底盘、旋转架、固定钳体、活动钳体、螺杆、手柄、螺钉、钳口铁、轨道片、夹片组成。 工作原理: 底盘用螺栓固定在工作台，起支撑固定作用。旋转架与底盘通过螺栓连接，旋转架可在底盘上 360 度任意旋转。旋转架上方安放固定钳体，固定钳体下方通过夹片螺栓与旋转架连接，固定钳体可在旋转架上直线自由移动。螺杆旋过旋转架，在旋过固定钳体，通过固定钳体下方螺栓与之夹紧，螺杆的旋转推动固定钳体的移动，从而夹紧要夹紧的物体。 台虎钳的用途: 台虎钳可被安装固定在坚实稳定的工作台面上，用于夹紧工件以便加工，为钳工必备工具。转盘式钳体可以绕其垂直固定回转轴在水平平面内旋转，以便将被夹工件旋转定位到合适的工作位置。可倾式钳体还可以绕其水平固定回旋轴在垂直面内进行俯仰调整，从而使被夹工件处于更适合的工作位置。台虎钳按其结构特点一般可分为固定式和回转式两类，其中每种又可以分为帯砧和无砧两种型式。 台虎钳的规格: 上图为各式各样的台虎钳 2 台虎钳的规格一般用钳口的宽度表示，常见规格如：75mm、100mm、125mm、150mm、200mm 等。 使用台虎...
