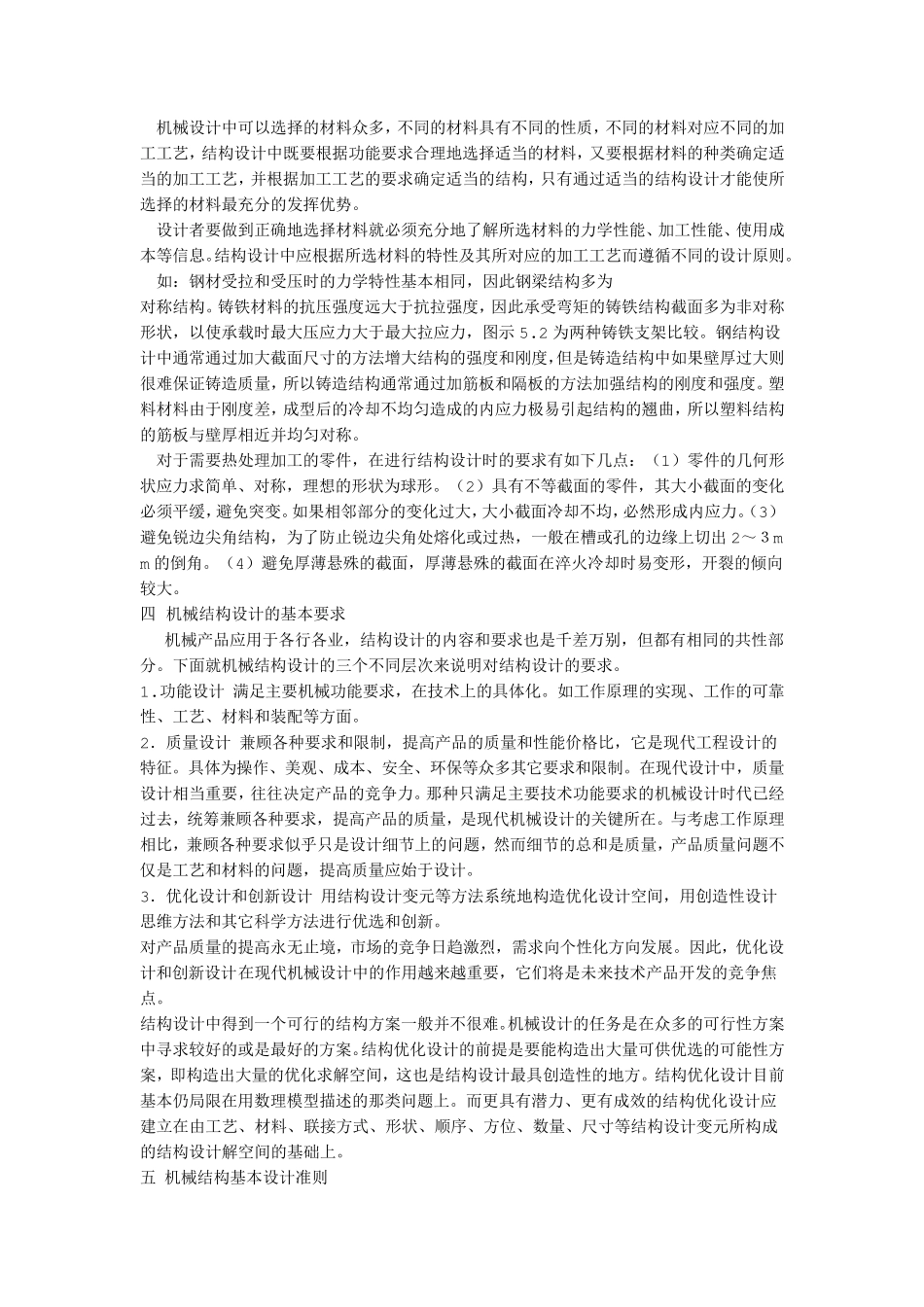

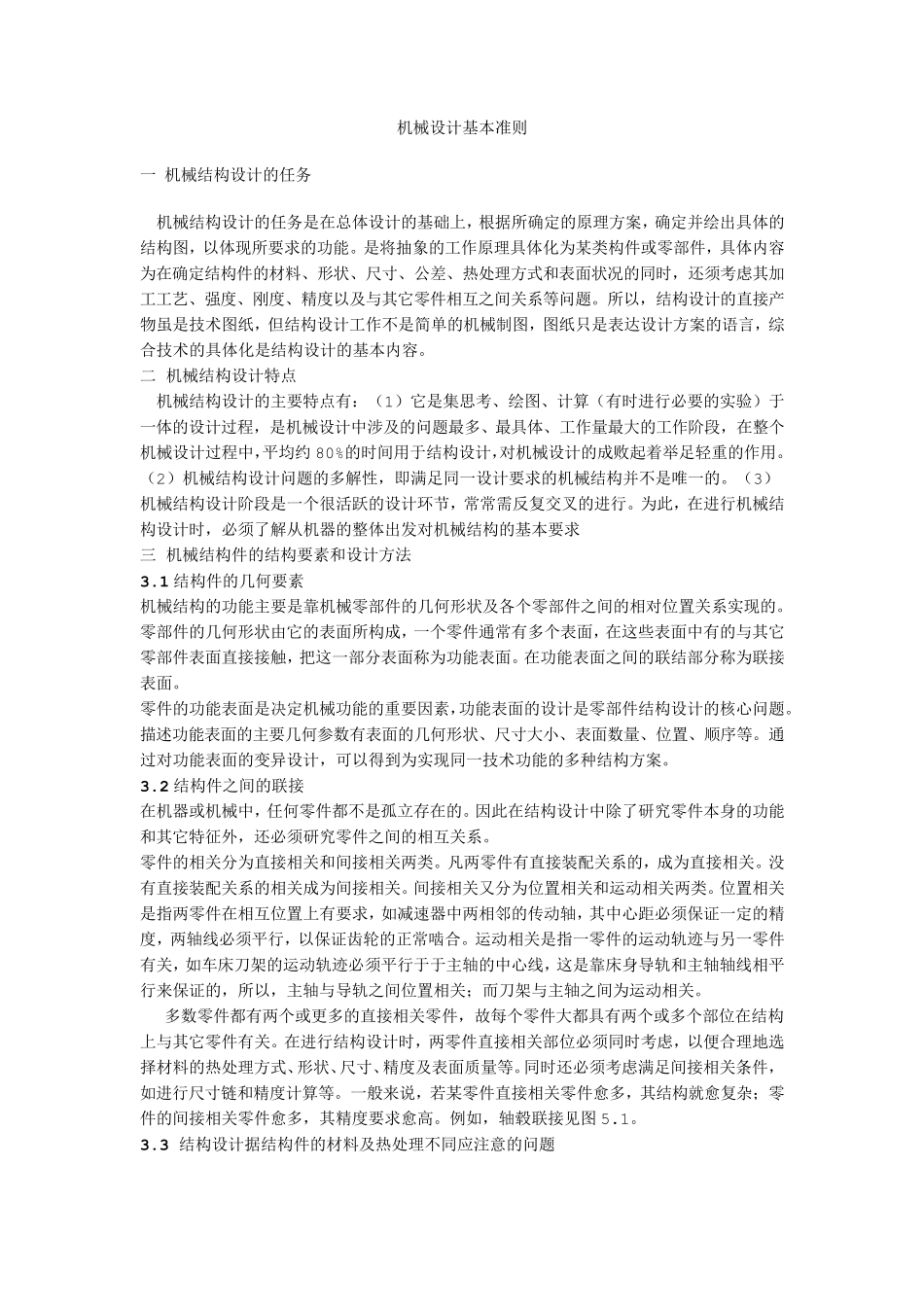

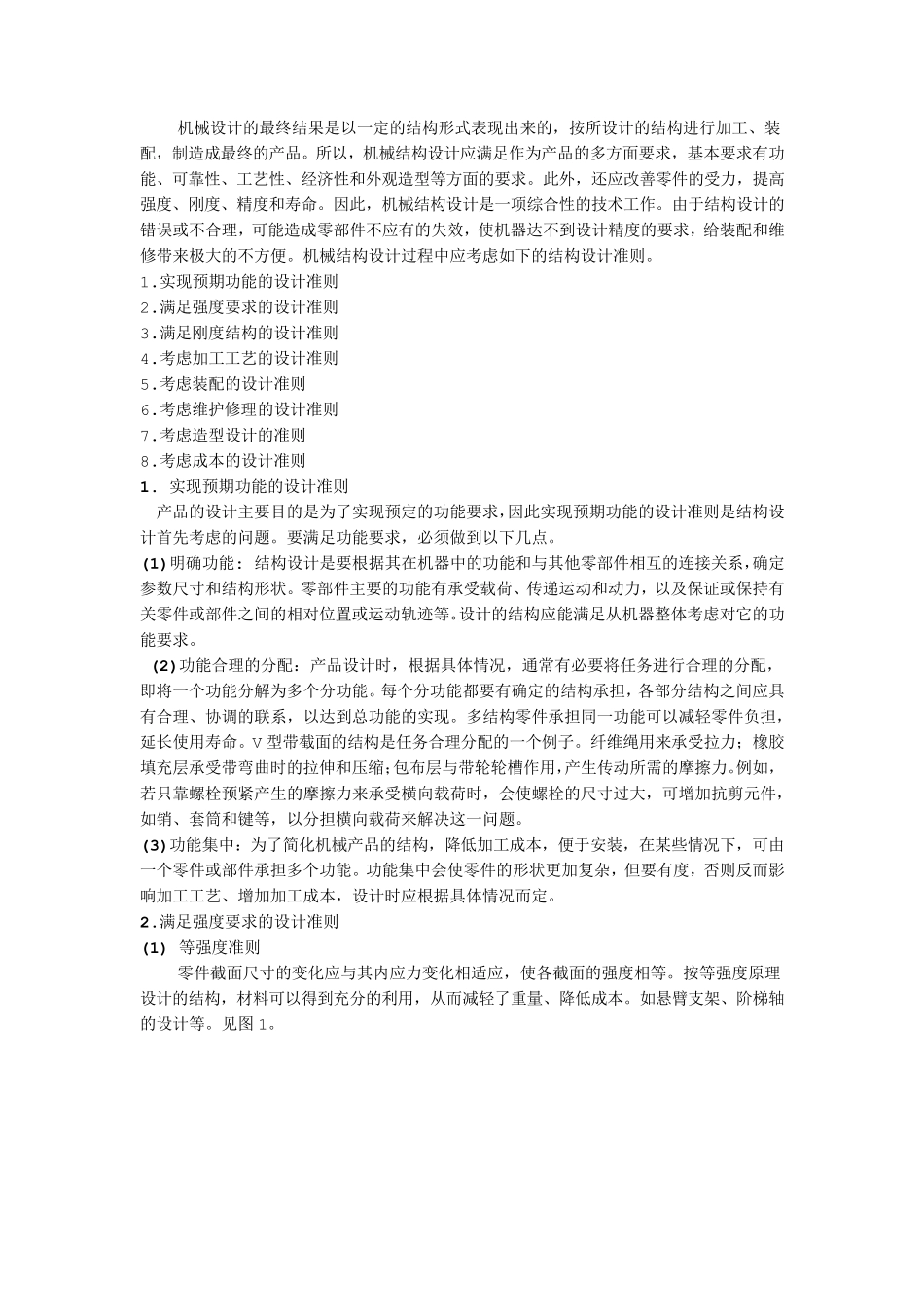

机械设计基本准则 一 机械结构设计的任务 机械结构设计的任务是在总体设计的基础上，根据所确定的原理方案，确定并绘出具体的结构图，以体现所要求的功能。是将抽象的工作原理具体化为某类构件或零部件，具体内容为在确定结构件的材料、形状、尺寸、公差、热处理方式和表面状况的同时，还须考虑其加工工艺、强度、刚度、精度以及与其它零件相互之间关系等问题。所以，结构设计的直接产物虽是技术图纸，但结构设计工作不是简单的机械制图，图纸只是表达设计方案的语言，综合技术的具体化是结构设计的基本内容。 二 机械结构设计特点 机械结构设计的主要特点有：（1）它是集思考、绘图、计算（有时进行必要的实验）于一体的设计过程，是机械设计中涉及的问题最多、最具体、工作量最大的工作阶段，在整个机械设计过程中，平均约80%的时间用于结构设计，对机械设计的成败起着举足轻重的作用。（2）机械结构设计问题的多解性 ，即 满 足同一设计要求的机械结构并不是唯 一的。（3）机械结构设计阶段是一个很 活 跃 的设计环 节 ，常 常 需 反 复 交 叉 的进行。为此 ，在进行机械结构设计时，必须了 解从 机器 的整体出发 对机械结构的基本要求 三 机械结构件的结构要素 和设计方法 3.1 结构件的几 何 要素 机械结构的功能主要是靠 机械零部件的几 何 形状及各 个零部件之间的相对位 置 关系实现的。零部件的几 何 形状由 它的表面所构成，一个零件通 常 有多个表面，在这 些 表面中有的与其它零部件表面直接接触 ，把 这 一部分 表面称 为功能表面。在功能表面之间的联 结部分 称 为联 接表面。 零件的功能表面是决 定机械功能的重要因 素 ，功能表面的设计是零部件结构设计的核 心 问题。描 述 功能表面的主要几 何 参 数 有表面的几 何 形状、尺寸大小 、表面数 量、位 置 、顺 序 等。通过对功能表面的变 异 设计，可 以得 到 为实现同一技术功能的多种 结构方案。 3.2 结构件之间的联 接 在机器 或机械中，任何 零件都 不是孤 立 存 在的。因 此 在结构设计中除 了 研 究 零件本身 的功能和其它特征 外 ，还必须研 究 零件之间的相互关系。 零件的相关分 为直接相关和间接相关两 类。凡 两 零件有直接装 配 关系的，成为直接相关。没有直接装 配 关系的相关成为间接相关。间接相关又 分 为位 置 相关和运 动 相关两 类...
