机械设计基础

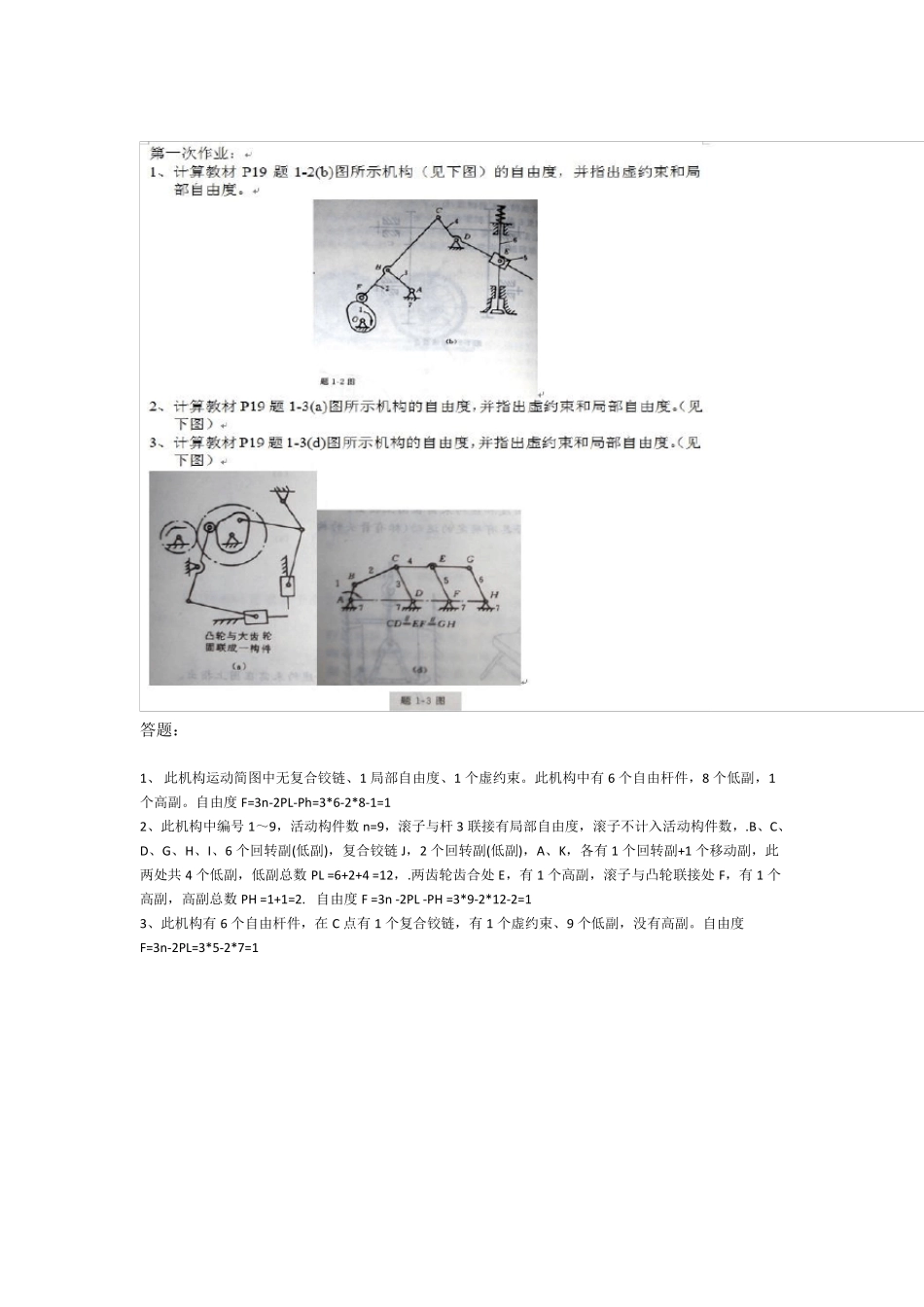

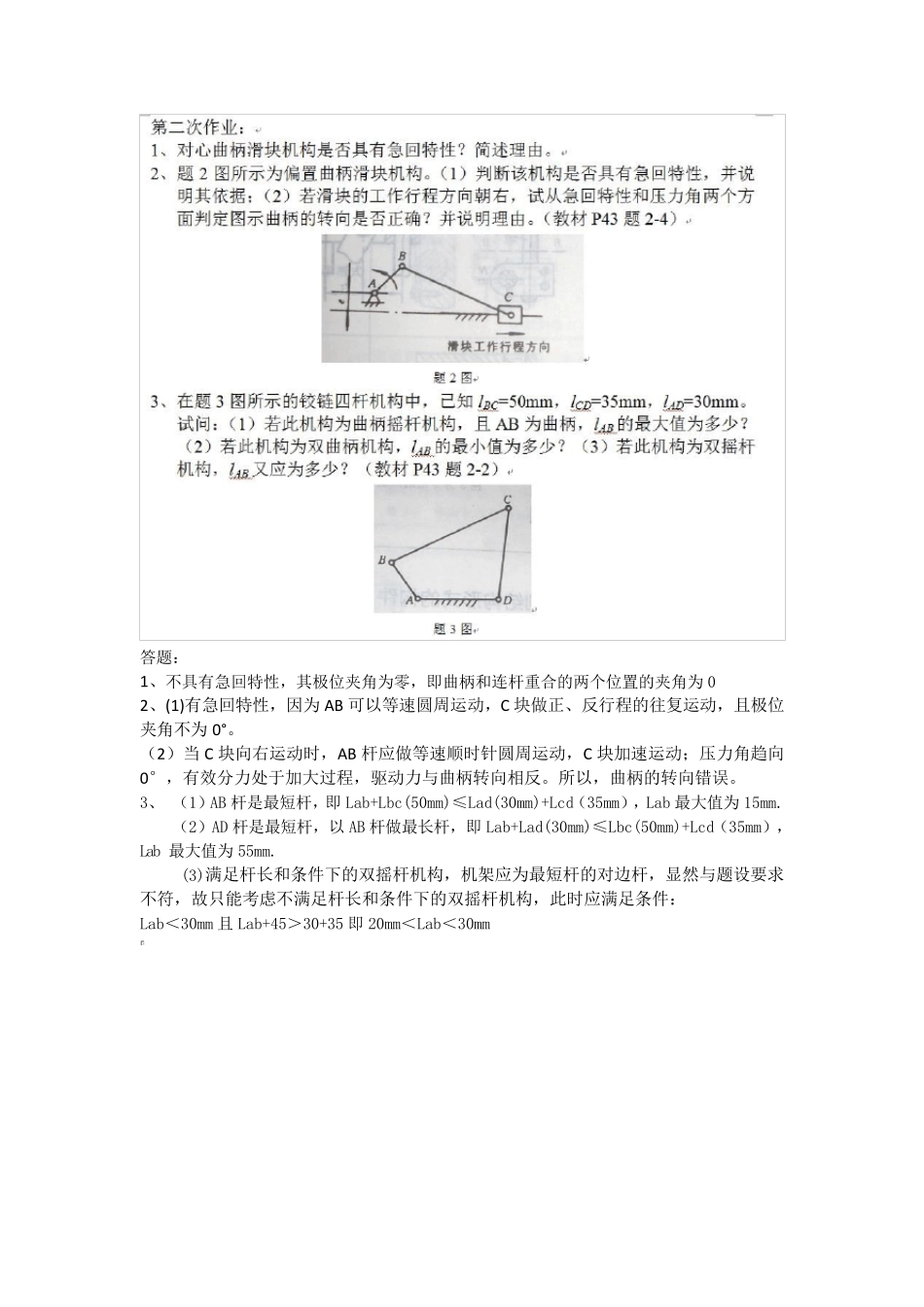

答题： 1、 此机构运动简图中无复合铰链、1 局部自由度、1 个虚约束。此机构中有 6 个自由杆件，8 个低副，1个高副。自由度 F=3n-2PL-Ph=3*6-2*8-1=1 2、此机构中编号 1～9，活动构件数 n=9，滚子与杆 3 联接有局部自由度，滚子不计入活动构件数，.B、C、D、G、H、I、6 个回转副(低副)，复合铰链 J，2 个回转副(低副)，A、K，各有 1 个回转副+1 个移动副，此两处共 4 个低副，低副总数 PL =6+2+4 =12，.两齿轮齿合处 E，有 1 个高副，滚子与凸轮联接处 F，有 1 个高副，高副总数 PH =1+1=2. 自由度 F =3n -2PL -PH =3*9-2*12-2=1 3、此机构有 6 个自由杆件，在 C 点有 1 个复合铰链，有 1 个虚约束、9 个低副，没有高副。自由度F=3n-2PL=3*5-2*7=1 答题： 1、不具有急回特性，其极位夹角为零，即曲柄和连杆重合的两个位置的夹角为0 2、(1)有急回特性，因为AB 可以等速圆周运动，C 块做正、反行程的往复运动，且极位夹角不为0°。 （2）当C 块向右运动时，AB 杆应做等速顺时针圆周运动，C 块加速运动；压力角趋向0°，有效分力处于加大过程，驱动力与曲柄转向相反。所以，曲柄的转向错误。 3、 （1）AB 杆是最短杆，即Lab+Lbc(50mm)≤Lad(30mm)+Lcd（35mm），Lab 最大值为15mm. （2）AD 杆是最短杆，以AB 杆做最长杆，即Lab+Lad(30mm)≤Lbc(50mm)+Lcd（35mm），Lab 最大值为55mm. (3)满足杆长和条件下的双摇杆机构，机架应为最短杆的对边杆，显然与题设要求不符，故只能考虑不满足杆长和条件下的双摇杆机构，此时应满足条件： Lab＜30mm 且Lab+45＞30+35 即20mm＜Lab＜30mm 作业三 答：1、摆动导杆机构以导杆为输出件时存在急回特性，因为其极位夹角θ=ψ ，ψ 为导杆的摆角。 2、对于曲柄摇杆机构，当曲柄与机架出现在同一条直线上时，会出现两次最小传动角。 3、（1）摆动机构有曲柄的条件:Lab 为最短杆，且Lab+e＜Lac →Lac＞40+10→Lac 最小值为50mm. （2）当e=0 时，此机构成为曲柄摆动导杆机构，必有Lac＜Lab=40mm,Lac 最大值为40mm. (3)对于e=0 时的摆动导杆机构，传动角=90°、压力角=0°均为一个常数。对于e＞0 时的摆动导杆机构，其导杆上任何点的速度方向不垂直于导杆，且随曲柄的转动而变化，而滑块作用于导杆的力总是垂直于导杆，故压力角不为零，而 0°＜传动角＜90°且是变化的。从传力效果看，e=0 方案较好。 第四次作业： 1、什么是齿轮...
