机械设计基础课程设计一级圆柱齿轮减速器设计说明书、零件图和装配图

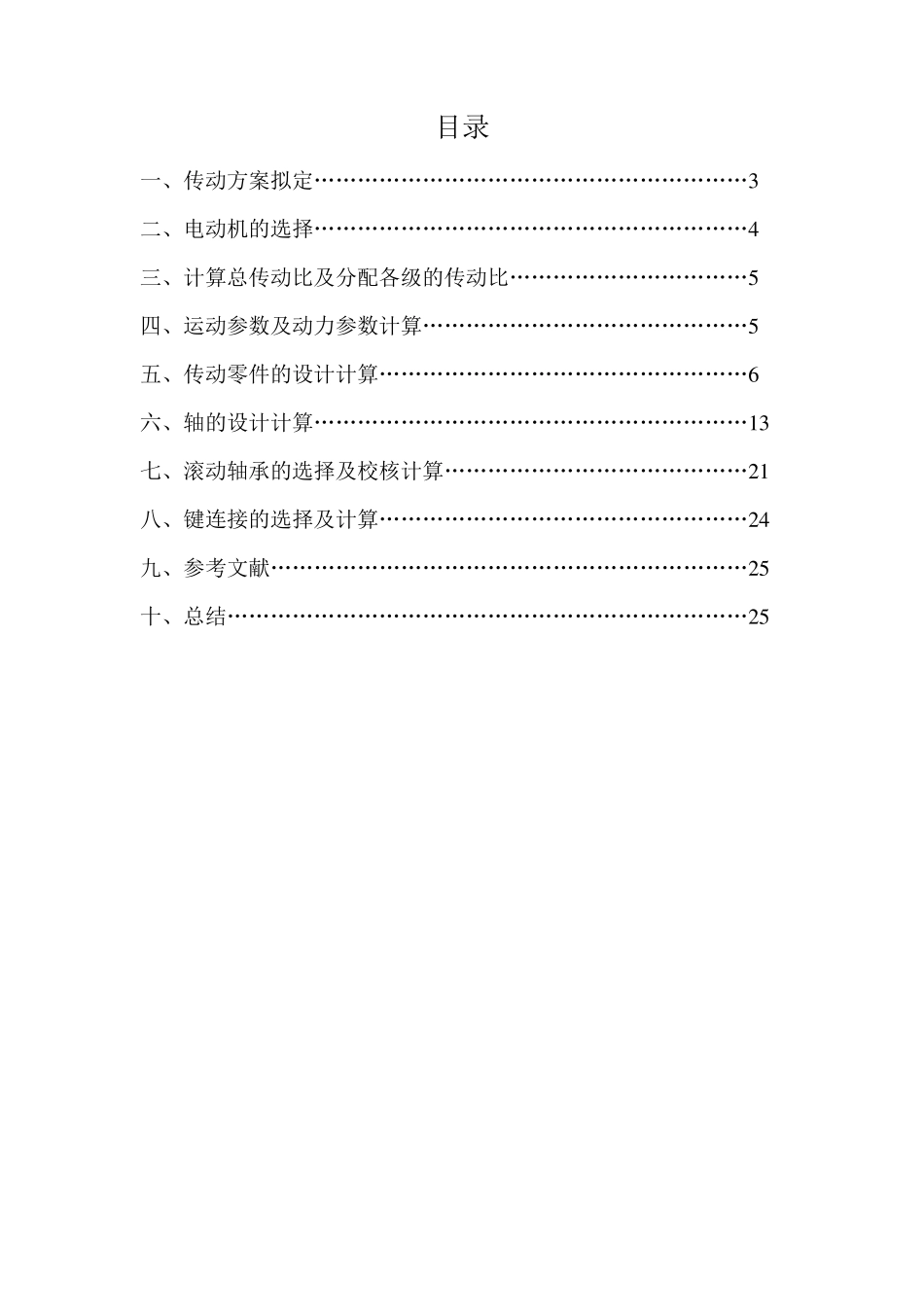

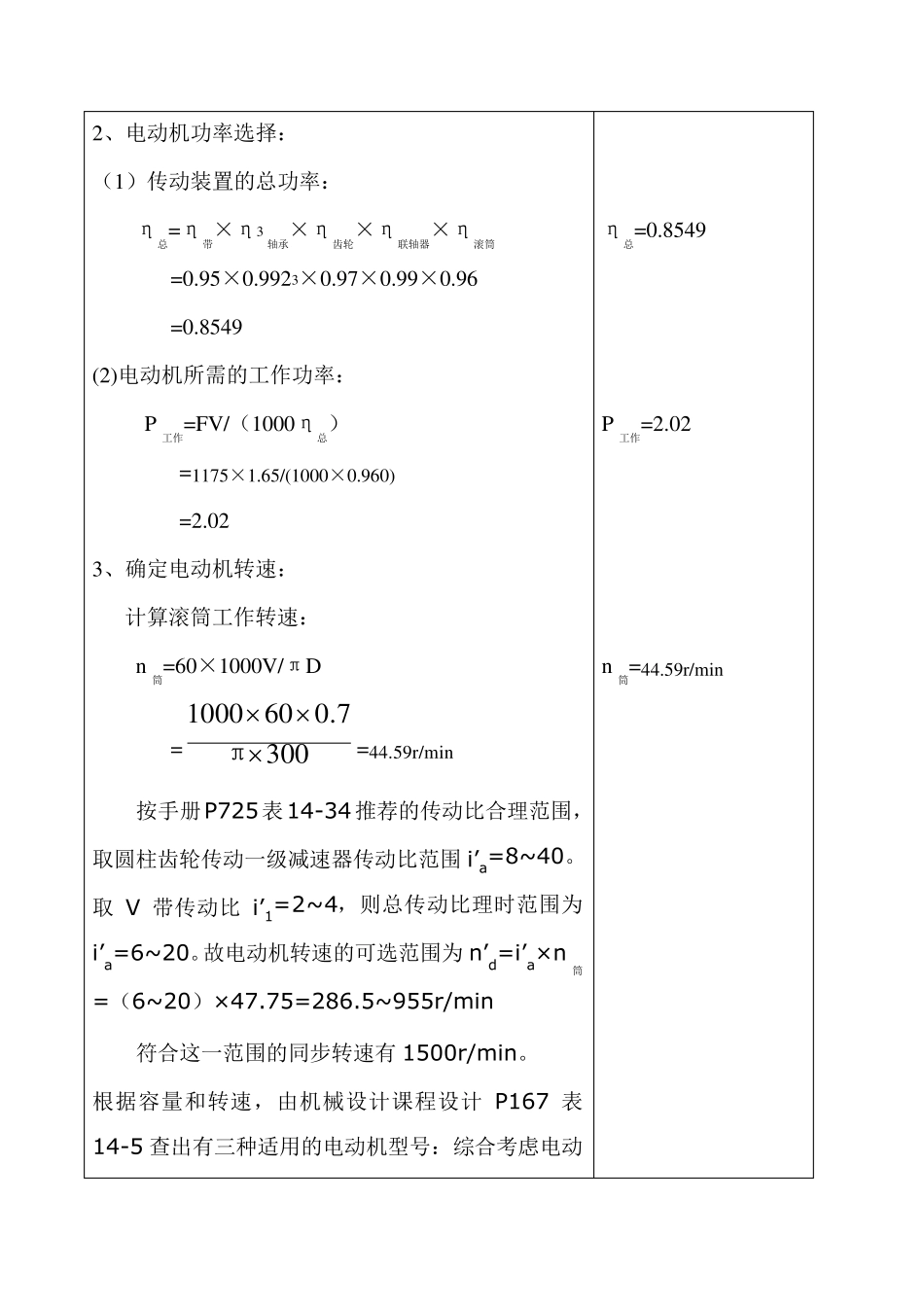

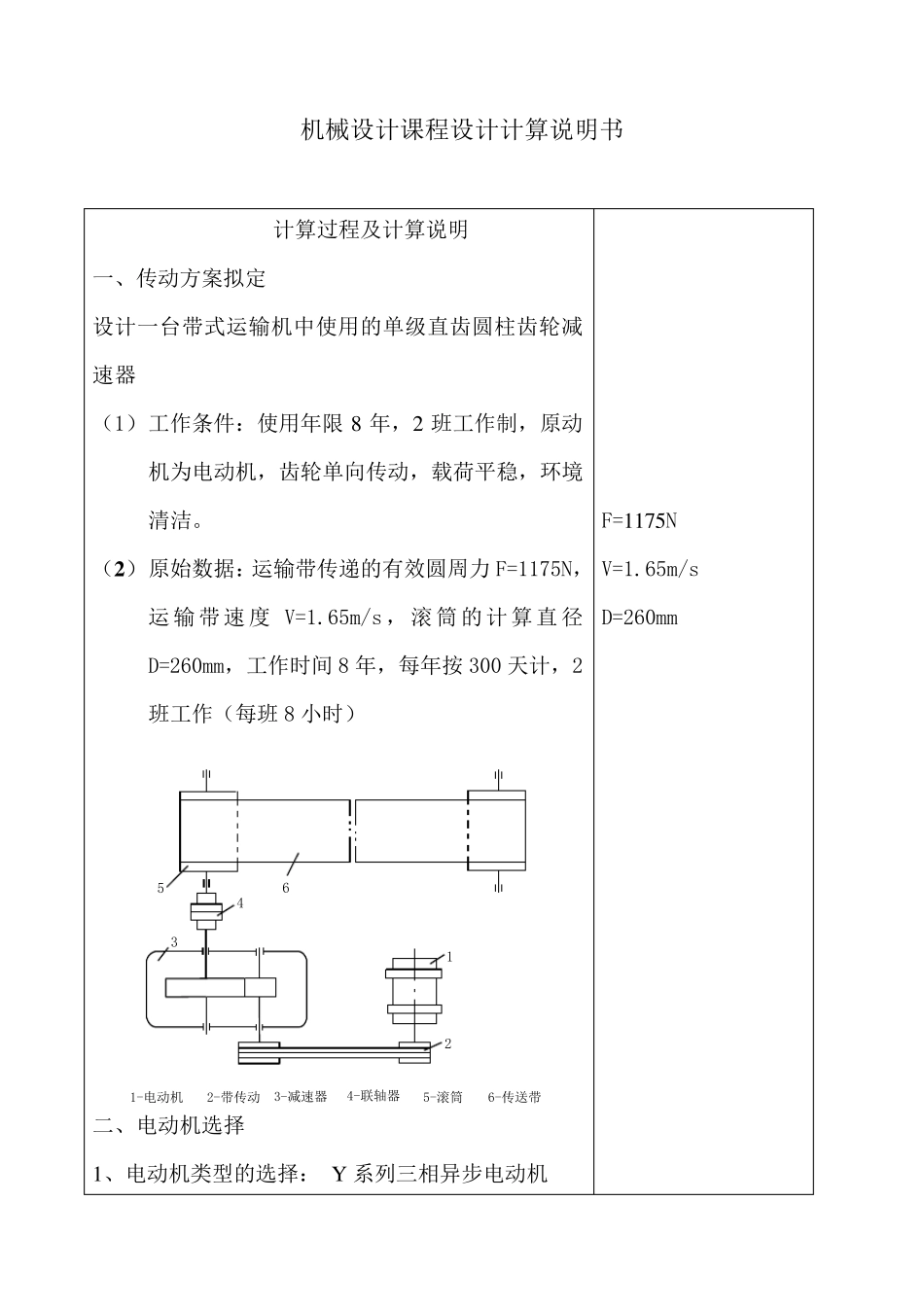

目录 一、传动方案拟定……………………………………………………3 二、电动机的选择……………………………………………………4 三、计算总传动比及分配各级的传动比……………………………5 四、运动参数及动力参数计算………………………………………5 五、传动零件的设计计算……………………………………………6 六、轴的设计计算……………………………………………………1 3 七、滚动轴承的选择及校核计算……………………………………2 1 八、键连接的选择及计算……………………………………………2 4 九、参考文献…………………………………………………………2 5 十、总结………………………………………………………………2 5 机械设计课程设计计算说明书 计算过程及计算说明 一、传动方案拟定 设计一台带式运输机中使用的单级直齿圆柱齿轮减速器 （1） 工作条件：使用年限 8 年，2 班工作制，原动机为电动机，齿轮单向传动，载荷平稳，环境清洁。 （2 ） 原始数据：运输带传递的有效圆周力 F=1175N，运 输 带 速 度 V=1.65m/s ， 滚筒 的 计算直 径D=260mm，工作时间 8 年，每年按 300 天计，2班工作（每班 8 小时） 二、电动机选择 1、电动机类型的选择： Y 系列三相异步电动机 F=1175N V=1.65m/s D=260mm 1-电动机2-带传动3-减速器4-联轴器5-滚筒6-传送带2145632、电动机功率选择： （1）传动装置的总功率： η总=η带×η3轴承×η齿轮×η联轴器×η滚筒 =0.95×0.9923×0.97×0.99×0.96 =0.8549 (2)电动机所需的工作功率： P工作=FV/（1000η总） =1175×1.65/(1000×0.960) =2.02 3、确定电动机转速： 计算滚筒工作转速： n筒=60×1000V/πD =3000.7601000π=44.59r/min 按手册P725表14-34推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围 i’a=8~40。取 V 带传动比 i’1=2~4，则总传动比理时范围为i’a=6~20。故电动机转速的可选范围为 n’d=i’a× n筒=（6~20）× 47.75=286.5~955r/min 符合这一范围的同步转速有 1500r/min。 根据容量和转速，由机械设计课程设计 P167 表14-5 查出有三种适用的电动机型号：综合考虑电动 η总=0.8549 P工作=2.02 n筒=44.59r/min 机和传动装置尺寸、重量、价格和带传动、减速器的传动比，则选n=1500r/min 。 4、确定电动机型号 根据以上选用的电动机类型，所需的额定功率及同步转速...
