机械设计说明书

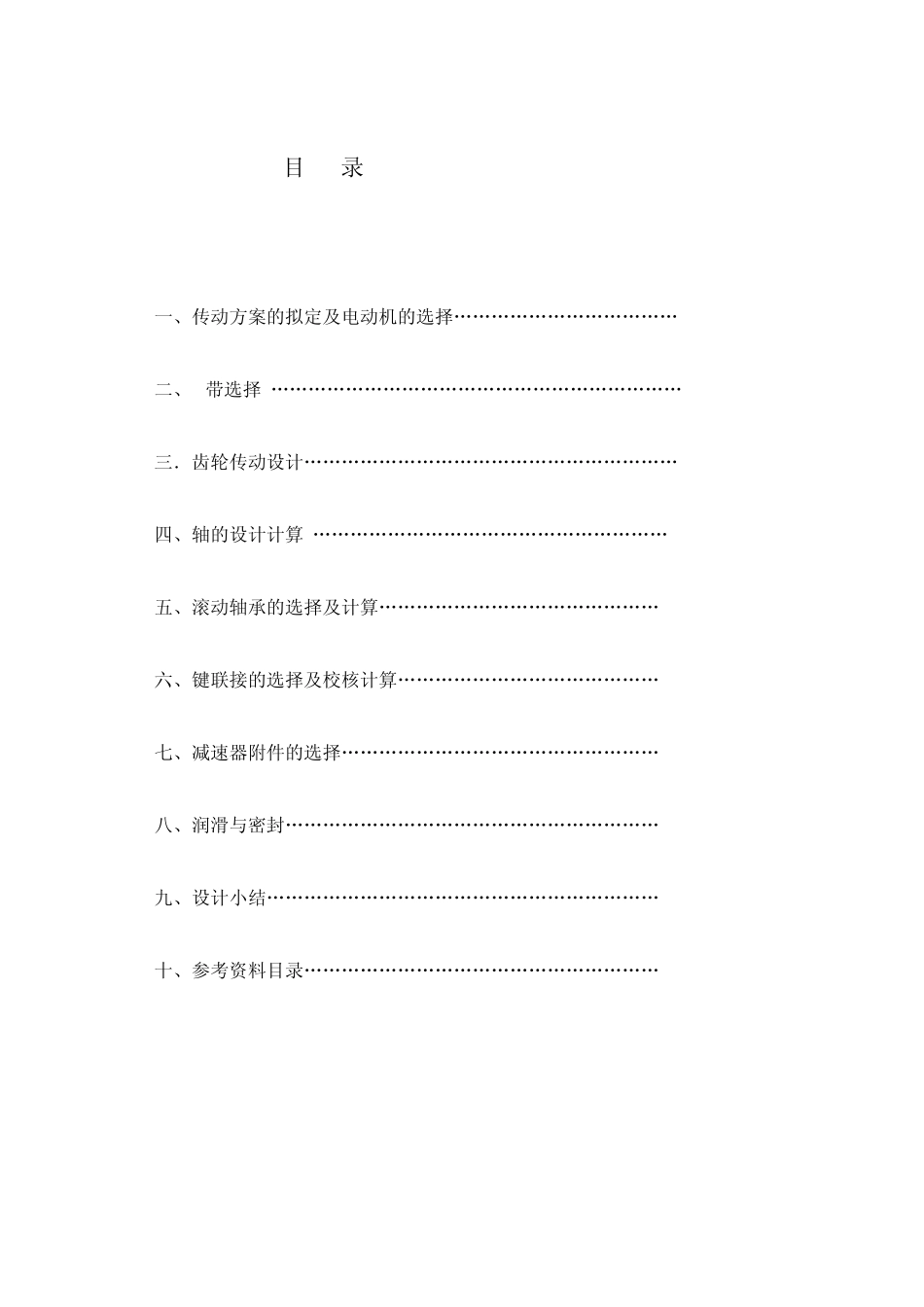

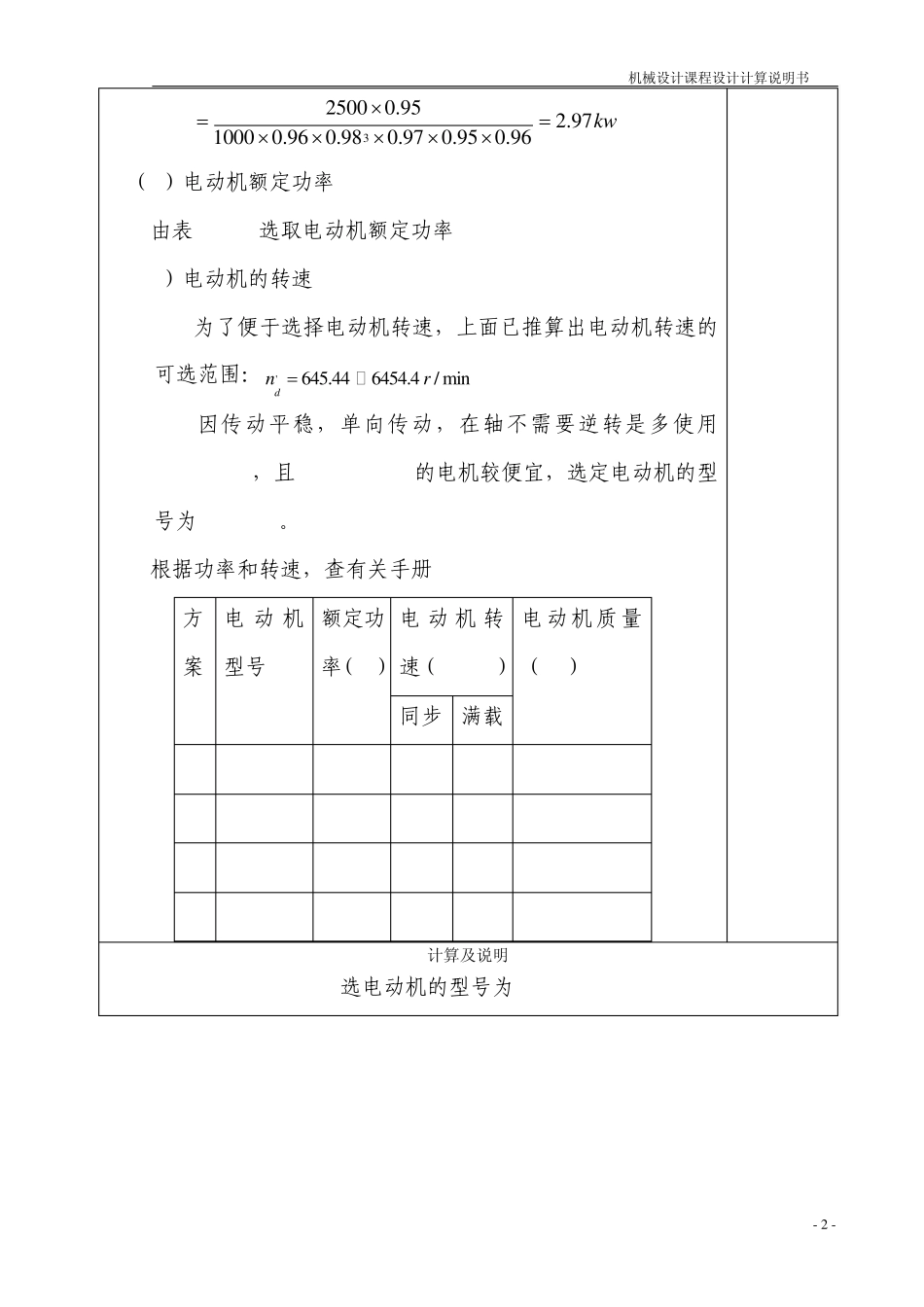

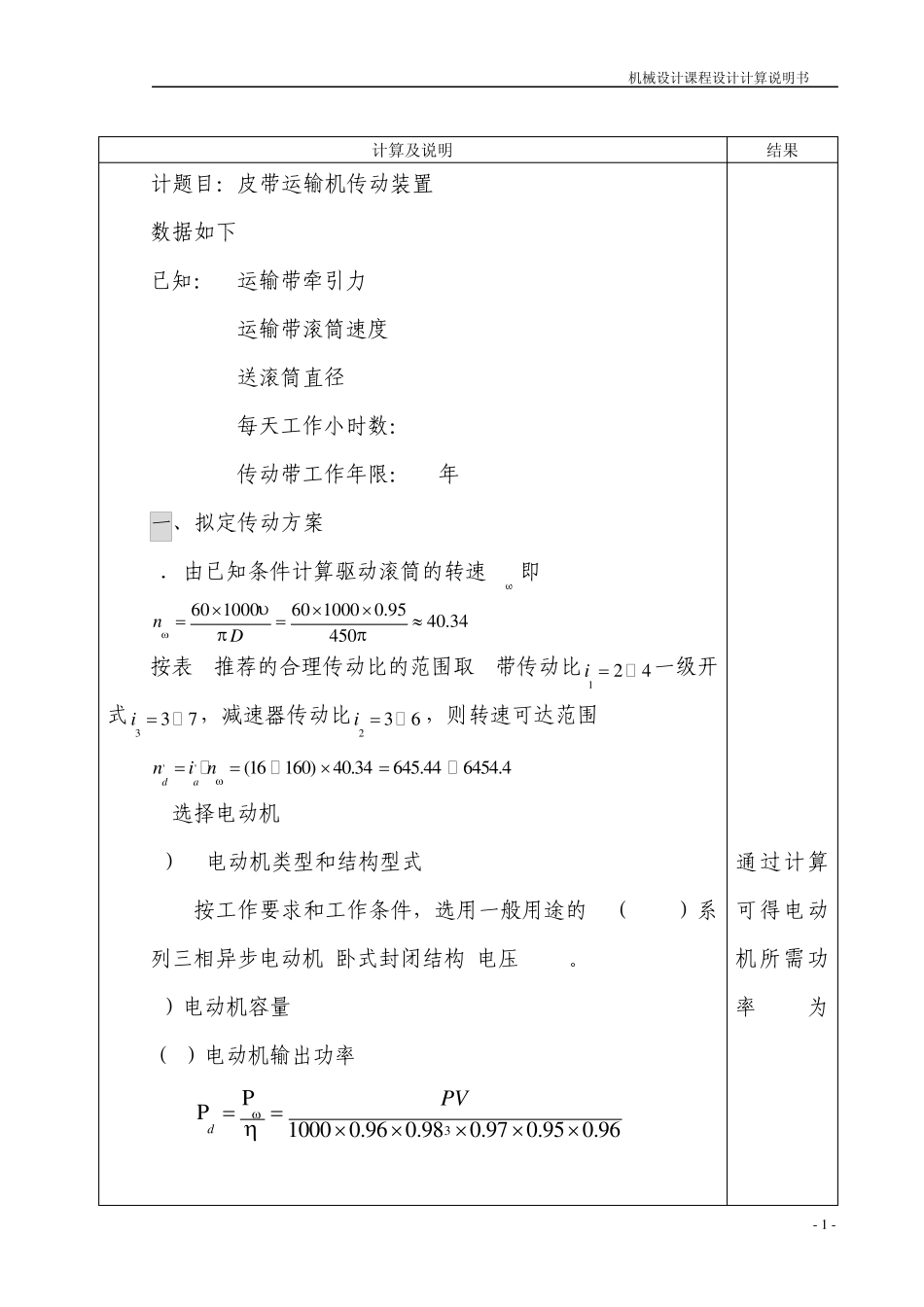

目 录 一、传动方案的拟定及电动机的选择……………………………… 2 二、V带选择 …………………………………………………………5 三．齿轮传动设计……………………………………………………9 四、轴的设计计算 …………………………………………………13 五、滚动轴承的选择及计算……………………………………… 17 六、键联接的选择及校核计算…………………………………… 19 七、减速器附件的选择…………………………………………… 19 八、润滑与密封…………………………………………………… 20 九、设计小结……………………………………………………… 20 十、参考资料目录………………………………………………… 21 机械设计课程设计计算说明书 - 1 - 计算及说明 结果 计题目：皮带运输机传动装置 数据如下: 已知：1.运输带牵引力P=2500N 2.运输带滚筒速度V=0.95m/s 3.送滚筒直径450mm 4.每天工作小时数：24h 5.传动带工作年限：10年 一、拟定传动方案 1．由已知条件计算驱动滚筒的转速nω,即 60 100060 10000.9540.34450nDr/min 按表 1推荐的合理传动比的范围取 V带传动比124i  一级开式337i  ，减速器传动比236i ，则转速可达范围 ''(16160)40.34645.446454.4dani nr/min 2.选择电动机 1） 电动机类型和结构型式 按工作要求和工作条件，选用一般用途的Y（IP44）系列三相异步电动机,卧式封闭结构,电压 380V。 2）电动机容量 （1）电动机输出功率 P 3PP10000.96 0.980.970.95 0.96dPV 通过计算可得电动机所需功率为2.97kw 机械设计课程设计计算说明书 - 2 - 325000.952.9710000.960.980.970.950.96kw （2）电动机额定功率Ped 由表(11-1)选取电动机额定功率Ped =3kw 3）电动机的转速 为了便于选择电动机转速，上面已推算出电动机转速的可选范围：'645.446454.4 / mindnr 因传动平稳，单向传动，在轴不需要逆转是多使用1500r/min，且1500r/min的电机较便宜，选定电动机的型号为Y100L-4。 根据功率和转速，查有关手册 方案 电动机型号 额定功率（kw） 电动机转速（r/min） 电动机质量（kg） 同步 满载 1 Y100L-2 3 3000 2880 2 Y100L-4 3 1500 1420 3 Y132S-6 3 1000 960 4 Y130M-8 3 750 710 计算及说明 选电动机的型号为Y100L-4 ...
